Handwinde Typ SW-W-SGO zur Wandmontage

Yale - Handwinde Typ SW-W-SGO

Katalog Handwinde Typ SW-W-SGO
Katalog

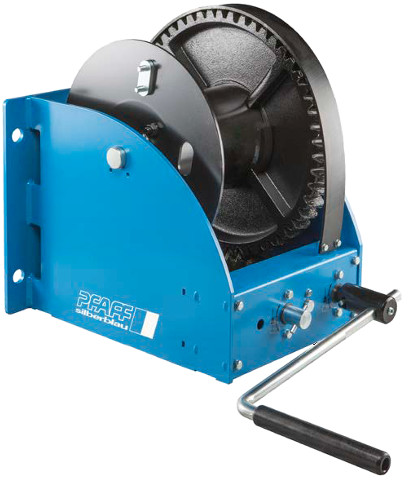

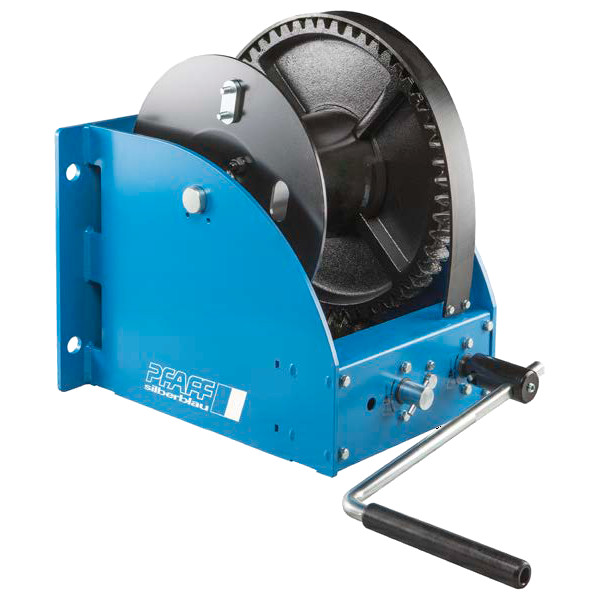

 Die Seilwinde SW-W-SGO ist mit Schneckengetriebe als Wandwinde ausgeführt und dient zum Heben und Senken in unterschiedlichen Lastklassen. Eine Lastdruckbremse sorgt für den sicheren Halt der gehobenen Last.


Ausstattung und Verarbeitung
    Traglast 250 – 5000 kg
  • Kompaktes Windengehäuse und Seiltrommel aus robustem Stahlblech
  • Schneckengetriebe mit Lastdruckbremse für sicheren Halt der Last in jeder Lage
  • Wälzgelagerte Achsen für besseren Seilablauf und eine längere Lebensdauer der Winde
  • Last- und Schnellgang ab 2000 kg Traglast
  • Vario-Handkurbel mit verstellbarem Kurbelarm für Winden bis zu einer Traglast von 1500 kg
  • Einfache und schnelle Befestigung
Typ SGO 250 SGO 500 SGO 1000 SGO 1500 SGO 2000 SGO 3000 SGO 5000
Traglast 1. Lage 250 kg 500 kg 1000 kg 1500 kg 2000 kg 3000 kg 5000 kg
Traglast oberste Lage 92 kg 224 kg 527 kg 846 kg 1038 kg 1667 kg 3276 kg
Seil-Durchmesser* 4 mm 6 mm 8 mm 10 mm 11 mm 14 mm 18 mm
Seilaufnahme 1.Lage 3,6 m 4,3 m 5,5 m 4,2 m 5,4 m 5,7 m 5,2 m
Seilaufnahme insgesamt 104 m 78 m 63 m 41 m 75 m 68 m 43 m
Hub je Kurbelumdrehung 17 mm 20 mm 13 mm 9 mm 5/12* mm 5/11* mm 3/13* mm
erforderl. Kurbelkraft 1. Lage 6 daN 10 daN 13 daN 14 daN 11/24* daN 14/31* daN 14/73* daN
Gewicht ohne Seil 13 kg 16 kg 29 kg 28 kg 60 kg 78 kg 117 kg
Artikel-Nr.: 4050939 049263 049270 051464 051563 050443 050481 050818
Preis ** 438,- EUR 619,- EUR 653,- EUR 778,- EUR 2.030,- EUR 2.390,- EUR 2.978,- EUR
* Last/Schnellgang
** exkl. MwSt. Versandkostenfrei
/Yale/Handwinde/Handwinde_SW-W-SGO.php
Typ Preis
Wandseilwinde mit Schneckengetriebe Modell SW-W-SGO 500Tragfähgikeit 500 kg
Max. nutzbare Seillänge 78 m, Hub je Kurbelumdrehung 20 mm, Gewicht ohne Seil 16 kg		619,30 EUR
Wandseilwinde mit Schneckengetriebe Modell SW-W-SGO 1000Tragfähgikeit 1000 kg
Max. nutzbare Seillänge 63 m, Hub je Kurbelumdrehung 13 mm, Gewicht ohne Seil 29 kg		653,40 EUR

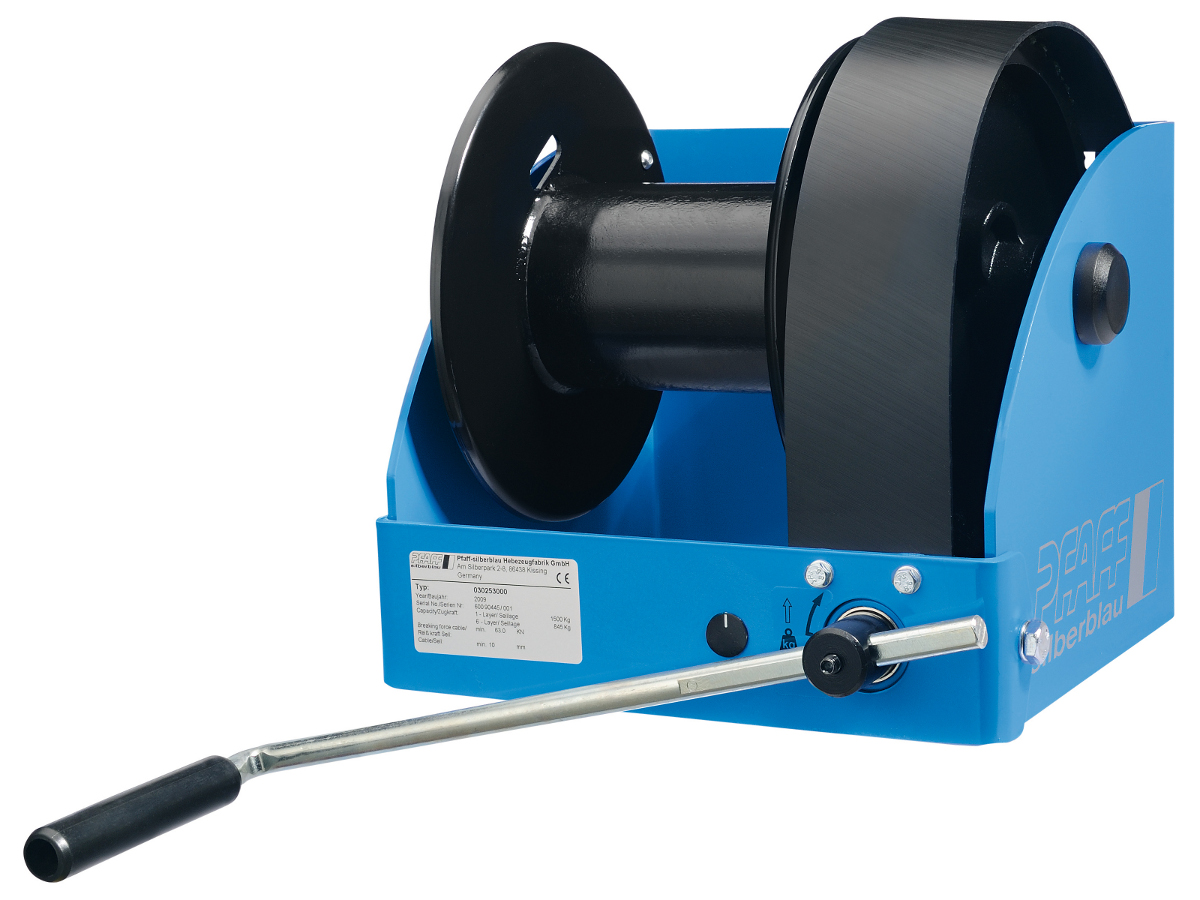

Wandseilwinde mit Schneckengetriebe Modell SW-W-SGO 1500Tragfähgikeit 1500 kg
Max. nutzbare Seillänge 41 m, Hub je Kurbelumdrehung 9 mm, Gewicht ohne Seil 28 kg		777,70 EUR
Wandseilwinde mit Schneckengetriebe Modell SW-W-SGO 2000Tragfähgikeit 2000 kg
Max. nutzbare Seillänge 75 m, Hub je Kurbelumdrehung 5 mm, Gewicht ohne Seil 60 kg		2.029,50 EUR
Wandseilwinde mit Schneckengetriebe Modell SW-W-SGO 3000Tragfähgikeit 3000 kg
Max. nutzbare Seillänge 68 m, Hub je Kurbelumdrehung 5 mm, Gewicht ohne Seil 78 kg		2.390,30 EUR
Wandseilwinde mit Schneckengetriebe Modell SW-W-SGO 5000Tragfähgikeit 5000 kg
Max. nutzbare Seillänge 43 m, Hub je Kurbelumdrehung 3 mm, Gewicht ohne Seil 117 kg		2.977,70 EUR
Wandseilwinde mit Schneckengetriebe Modell SW-W-SGO 250Tragfähgikeit 250 kg
Max. nutzbare Seillänge 104 m, Hub je Kurbelumdrehung 17 mm, Gewicht ohne Seil 13 kg		437,80 EUR

Abmessungen

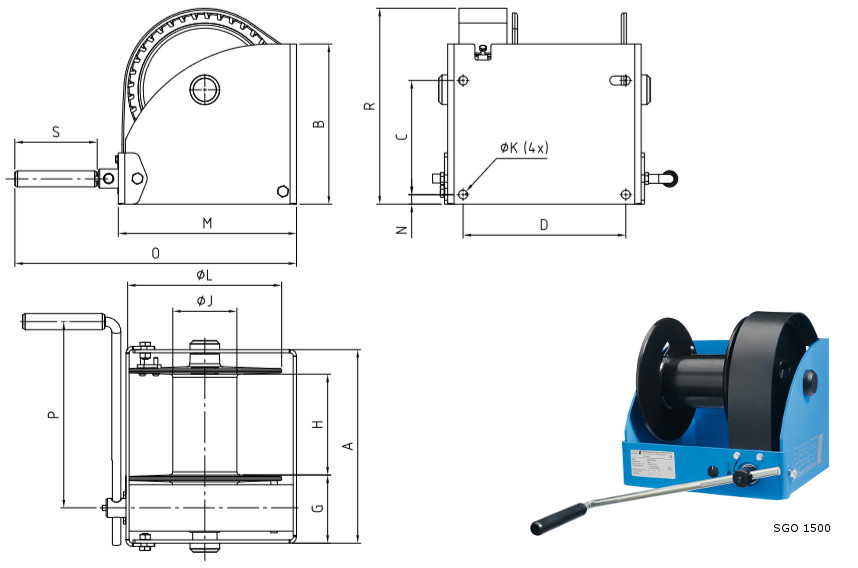

Maßskizze der Handwinde Typ SW-W-SGO
Typ SGO 250 SGO 500 SGO 1000 SGO 1500 SGO 2000 SGO 3000 SGO 5000
A, mm 238 269 302 302 410 436 436
B, mm 145 160 195 250 310 380 467
C, mm 100 115 141 178 196 251 316
D, mm 192 223 254 254 360 386 386
G, mm 107 108 109 109 137 137 137
H, mm 105 135 162 162 177 203 200
Ø J, mm 48 70 102 102 133 162 219
Ø K, mm 14 14 17 17 25 25 25
Ø L, mm 160 190 240 240 312 375 437
M, mm 191 221 266 278 372 480 515
N, mm 15 15 15 15 57 65 75
O, mm 365 393 440 451 705 813 847
P, mm 280 325 350 350 380 380 380
R, mm 171 193 263 306 434 536 618
S, mm 132 132 132 132 220 220 220

Zubehör

Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil
verzinkt und flexibel		 Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 4 mm 33,55 45,10 56,65 68,20 79,75 91,30 102,85 114,40 125,95 137,50
Seil-Ø 5 mm 35,20 48,40 61,60 74,80 88,00 101,20 114,40 127,60 140,80 154,00
Seil-Ø 6 mm 36,30 50,60 64,90 79,20 93,50 107,80 122,10 136,40 150,70 165,00
Seil-Ø 7 mm 39,16 55,66 72,16 88,66 105,16 121,66 138,16 154,66 171,16 187,66
Seil-Ø 8 mm 49,61 68,31 87,01 105,71 124,41 143,11 161,81 180,51 199,21 217,91
Seil-Ø 9 mm 55,33 77,88 100,43 122,98 145,53 168,08 190,63 213,18 235,73 258,28
Seil-Ø 10 mm 58,63 84,48 110,33 136,18 162,03 187,88 213,73 239,58 265,43 291,28
Seil-Ø 11 mm 62,15 90,20 118,25 146,30 174,35 202,40 230,45 258,50 286,55 314,60
Seil-Ø 12 mm 66,55 99,00 131,45 163,90 196,35 228,80 261,25 293,70 326,15 358,60
Seil-Ø 13 mm 82,83 120,78 158,73 196,68 234,63 272,58 310,53 348,48 386,43 424,38
Seil-Ø 14 mm 86,68 128,48 170,28 212,08 253,88 295,68 337,48 379,28 421,08 462,88
Seil-Ø 16 mm 99,44 151,14 202,84 254,54 306,24 357,94 409,64 461,34 513,04 564,74
Seil-Ø 18 mm 132,33 196,68 261,03 325,38 389,73 454,08 518,43 582,78 647,13 711,48

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 4 mm Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm Ø 14 mm Ø 18 mm

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel		 Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 4 mm 54,34 76,89 99,44 121,99 144,54 167,09 189,64 212,19 234,74 257,29
Seil-Ø 5 mm 66,22 97,02 127,82 158,62 189,42 220,22 251,02 281,82 312,62 343,42
Seil-Ø 6 mm 74,47 113,52 152,57 191,62 230,67 269,72 308,77 347,82 386,87 425,92
Seil-Ø 8 mm 109,01 171,16 233,31 295,46 357,61 419,76 481,91 544,06 606,21 668,36
Seil-Ø 10 mm 142,01 237,16 332,31 427,46 522,61 617,76 712,91 808,06 903,21 998,36
Seil-Ø 12 mm 187,11 319,11 451,11 583,11 715,11 847,11 979,11 1.111,11 1.243,11 1.375,11

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 4 mm Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm
