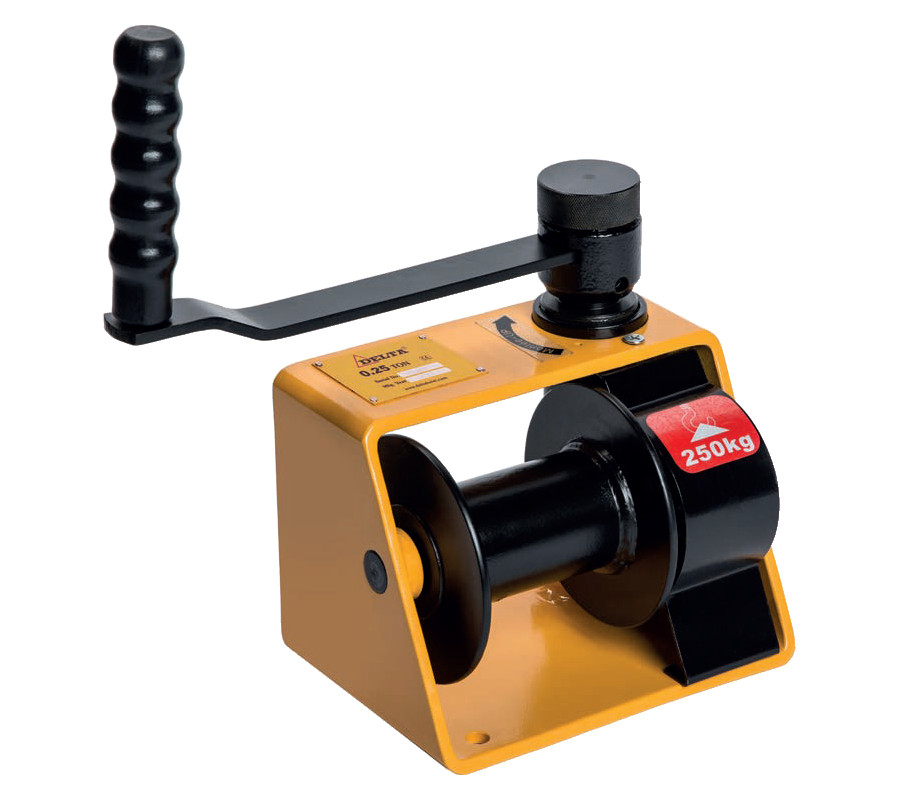

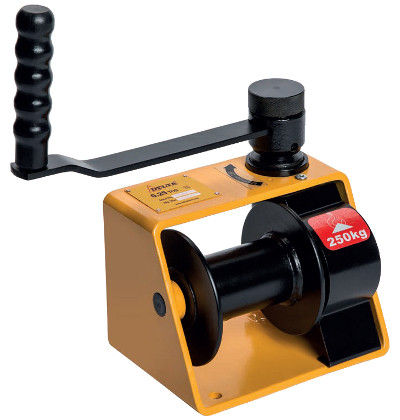

Delta - Schneckenrad-Handwinde
Typ HW
Ausstattung
- Für Hubarbeiten zugelassen
- Mit Schneckengetriebe
- Automatische Bremswirkung in jeder Kurbelstellung
- Kompakt und leicht
- Große Seilaufnahme
- Ergonomischer Griff an Handkurbel
- Zur Wand- oder Bodenmontage geeignet.
- Drahtseile werden separat verkauft.
| Typ | HW.0250 | HW.0500 | HW.1000 |
| Seilzugfähigkeit in erster Lage | 250 kg | 500 kg | 1000 kg |
| Kurbelkraft bei Nennlast in der 1. Lage | 180 N | 180 N | 180 N |
| Getriebeübersetzung | 1:15 | 1:21 | 1:26 |
| Trommeldurchmesser | 58 mm | - | - |
| empf. Seildurchmesser | 5 mm | 7 mm | 9 mm |
| max. Seilaufnahme | 20 m | 25 m | 35 m |
| Netto Gewicht | 10 kg | 16 kg | 40 kg |
| Preis * | 202,18 EUR | 421,63 EUR | 606,43 EUR |
* exkl. MwSt. zzgl. Versandkosten
/Delta/Seilwinde/Seilwinde_HW.php
| Typ | Preis | |
| Delta - Schneckenwinde Typ HW.0250 | Tragkraft 250 kg Seilaufnahme 20 m. Gewicht ohne Seil 10 kg | 202,18 EUR |
| Delta - Schneckenwinde Typ HW.0500 | Tragkraft 500 kg Seilaufnahme 25 m. Gewicht ohne Seil 16 kg | 421,63 EUR |
| Delta - Schneckenwinde Typ HW.1000 | Tragkraft 1000 kg Seilaufnahme 35 m. Gewicht ohne Seil 35 kg | 606,43 EUR |

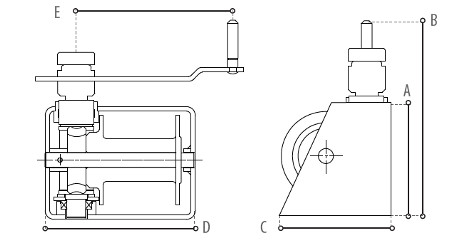

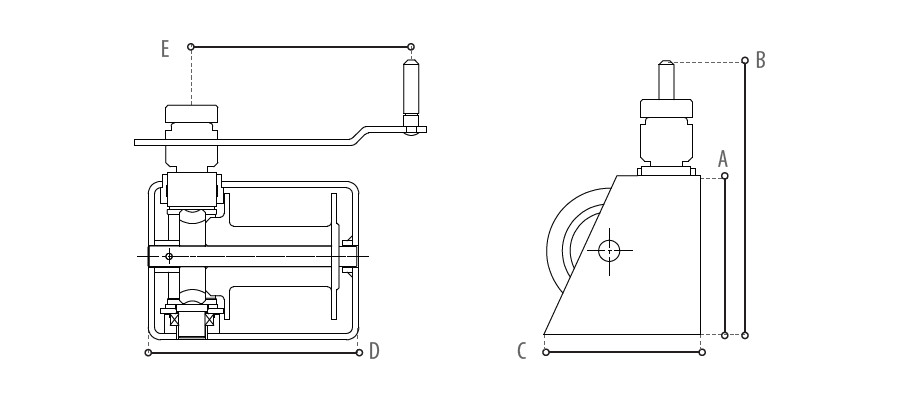

Abmessungen
| Tragkraft | 250 kg | 500 kg | 1000 kg |
| A, mm | 150 | 180 | 300 |
| B, mm | 300 | 360 | 490 |
| C, mm | 150 | 180 | 300 |
| D, mm | 200 | 260 | 300 |
| E, mm | 240 | 240 | 370 |
Zubehör
Verzinktes Stahldraht-Seil
Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4Die relativ hohe Anzahl von 19 Drähten innerhalb der 6 Litzen, macht das Seil weich und biegsam. Mit der flexiblen Fasereinlage (FC) im Innern eignet sich diese Konstruktion besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden.
| Windenseil verzinkt und flexibel |
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR | |||||||||
| 5 m | 10 m | 15 m | 20 m | 25 m | 30 m | 35 m | 40 m | 45 m | 50 m | |
| Seil-Ø 5 mm | 35,20 | 48,40 | 61,60 | 74,80 | 88,00 | 101,20 | 114,40 | 127,60 | 140,80 | 154,00 |
| Seil-Ø 7 mm | 39,16 | 55,66 | 72,16 | 88,66 | 105,16 | 121,66 | 138,16 | 154,66 | 171,16 | 187,66 |
| Seil-Ø 9 mm | 55,33 | 77,88 | 100,43 | 122,98 | 145,53 | 168,08 | 190,63 | 213,18 | 235,73 | 258,28 |
