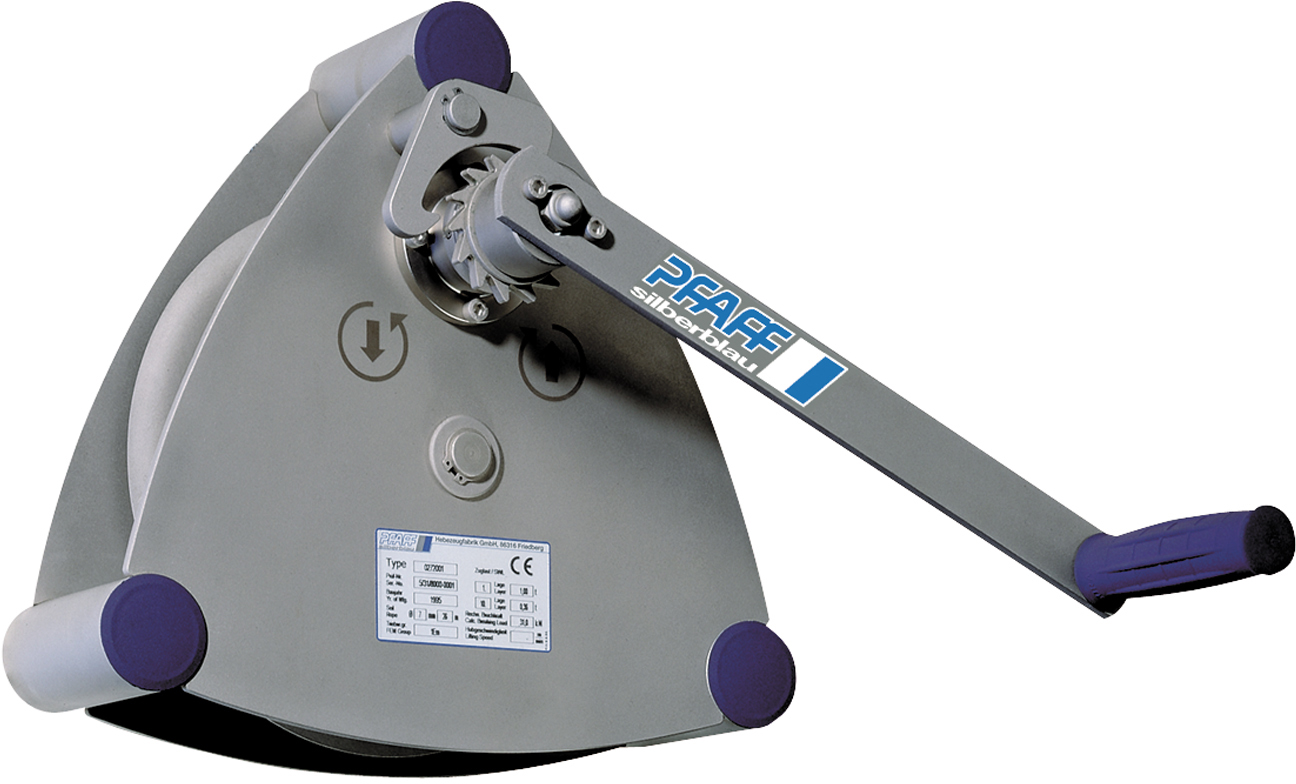

Wandseilwinde SW-W ALPHA

Wandseilwinde SW-W ALPHA
Die Wandwinde Alpha hat eine extrem flache und robuste Bauart. Der Seilabgang ist in alle Richtungen möglich. Alle ihre Bauteile sind verzinkt, die Seiltrommel ist zusätzlich KTL beschichtet. Die Lastdruckbremse gewährleistet einen sicheren Halt der Last in jeder Position, das Stirnradgetriebe einen hohen Wirkungsgrad.
Hersteller-Katalog Seilwinde SW-W ALPHA
Katalog
 Bedienungsanleitung Seilwinde SW-W ALPHA
Bedienungsanl.

Typ SW-W ALPHA 300 SW-W ALPHA 500 SW-W ALPHA 750 SW-W ALPHA 1000
Traglast 1. Lage 300 kg 500 kg 750 kg 1000 kg
Traglast oberste Lage 130 kg 230 kg 270 kg 360 kg
Trommel-Länge 50 mm 50 mm 50 mm 50 mm
Seil-Ø 5 mm 6 mm 7 mm 7 mm
Nutzbare Seillänge 1. Lage 1,3 m 1,0 m 1,0 m 1,0 m
Nutzbare Seillänge oberste Lage 28 m 20 m 26 m 26 m
Hub je Kurbelumdrehung 1. Lage 57 mm 55 mm 45 mm 45 mm
Erf. Kurbelkraft bei Volllast 13 daN 17 daN 17 daN 18 daN
Gewicht ohne Seil 10 kg 10 kg 16 kg 16 kg
Artikel-Nr. 4050939-050917 4050939-051037 4050939-051181 4050939-051228
Preis* 280,06 EUR 356,40 EUR 412,83 EUR 460,90 EUR
* exkl. MwSt. zzgl. Versandkostenfrei
/Pfaff/Seilwinde/SW-W_ALPHA.php
Typ Preis
Wandseilwinde Modell SW-W ALPHA 300Seilzugkraft 300 kg
max. Seilaufnahme 28 m, Seildrm. 5 mm		280,06 EUR
Wandseilwinde Modell SW-W ALPHA 500Seilzugkraft 500 kg
max. Seilaufnahme 20 m, Seildrm. 6 mm		356,40 EUR
Wandseilwinde Modell SW-W ALPHA 750Seilzugkraft 750 kg
max. Seilaufnahme 26 m, Seildrm. 7 mm		412,83 EUR
Wandseilwinde Modell SW-W ALPHA 1000Seilzugkraft 1000 kg
max. Seilaufnahme 26 m, Seildrm. 7 mm		460,90 EUR

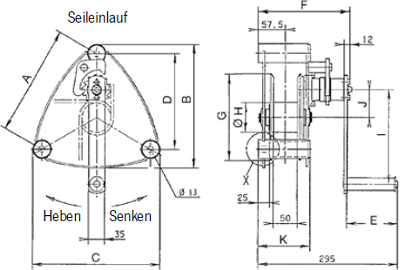

Abmessungen

SW-W ALPHA Skizze
Typ SW-W
ALPHA 300		 SW-W
ALPHA 500		 SW-W
ALPHA 750		 SW-W
ALPHA 1000
A, mm 234 234 306 306
B, mm 262 262 337 337
C, mm 274 274 357 357
D, mm 203 203 265 265
E, mm 107 107 107 107
F, mm 194 194 194 194
G, mm 183 183 255 255
Ø H, mm 63 63 63,5 63,5
I, mm 200 250 250 320
J, mm 58,6 58,6 92,5 92,5
K, mm 109,5 109,5 107 107

Zubehör

Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil
verzinkt und flexibel		 Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 30,80 39,60 48,40 57,20 66,00 74,80 83,60 92,40 101,20 110,00
Seil-Ø 4 mm 33,55 45,10 56,65 68,20 79,75 91,30 102,85 114,40 125,95 137,50
Seil-Ø 5 mm 35,20 48,40 61,60 74,80 88,00 101,20 114,40 127,60 140,80 154,00
Seil-Ø 6 mm 36,30 50,60 64,90 79,20 93,50 107,80 122,10 136,40 150,70 165,00
Seil-Ø 7 mm 39,16 55,66 72,16 88,66 105,16 121,66 138,16 154,66 171,16 187,66
Seil-Ø 8 mm 49,61 68,31 87,01 105,71 124,41 143,11 161,81 180,51 199,21 217,91
Seil-Ø 9 mm 55,33 77,88 100,43 122,98 145,53 168,08 190,63 213,18 235,73 258,28
Seil-Ø 10 mm 58,63 84,48 110,33 136,18 162,03 187,88 213,73 239,58 265,43 291,28
Seil-Ø 11 mm 62,15 90,20 118,25 146,30 174,35 202,40 230,45 258,50 286,55 314,60
Seil-Ø 12 mm 66,55 99,00 131,45 163,90 196,35 228,80 261,25 293,70 326,15 358,60
Seil-Ø 13 mm 82,83 120,78 158,73 196,68 234,63 272,58 310,53 348,48 386,43 424,38
Seil-Ø 14 mm 86,68 128,48 170,28 212,08 253,88 295,68 337,48 379,28 421,08 462,88
Seil-Ø 16 mm 99,44 151,14 202,84 254,54 306,24 357,94 409,64 461,34 513,04 564,74
Seil-Ø 18 mm 132,33 196,68 261,03 325,38 389,73 454,08 518,43 582,78 647,13 711,48

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 3 mm Ø 4 mm Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm Ø 14 mm Ø 18 mm

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel		 Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 48,29 64,79 81,29 97,79 114,29 130,79 147,29 163,79 180,29 196,79
Seil-Ø 4 mm 54,34 76,89 99,44 121,99 144,54 167,09 189,64 212,19 234,74 257,29
Seil-Ø 5 mm 66,22 97,02 127,82 158,62 189,42 220,22 251,02 281,82 312,62 343,42
Seil-Ø 6 mm 74,47 113,52 152,57 191,62 230,67 269,72 308,77 347,82 386,87 425,92
Seil-Ø 8 mm 109,01 171,16 233,31 295,46 357,61 419,76 481,91 544,06 606,21 668,36
Seil-Ø 10 mm 142,01 237,16 332,31 427,46 522,61 617,76 712,91 808,06 903,21 998,36
Seil-Ø 12 mm 187,11 319,11 451,11 583,11 715,11 847,11 979,11 1.111,11 1.243,11 1.375,11

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 2 mm Ø 3 mm Ø 4 mm Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm
