Wandseilwinde SW-W

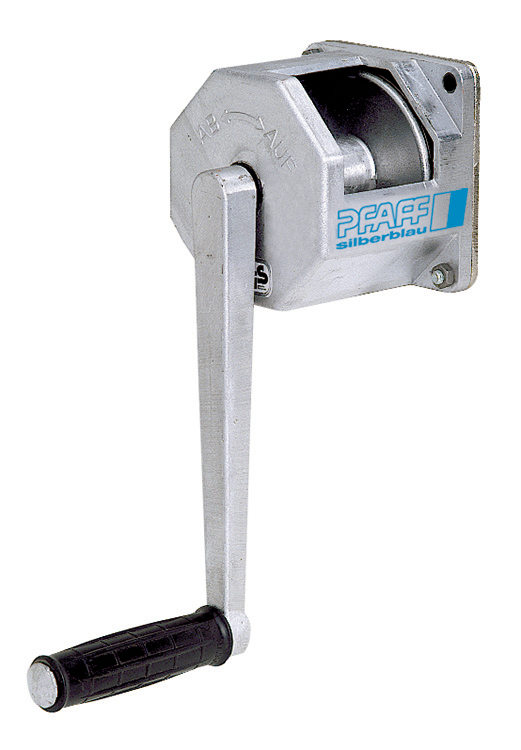

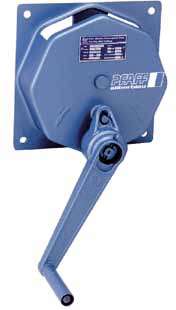

Wandseilwinde SW-W 80 - 125 kg Wandseilwinde SW-W 300 - 750 kg
Die Wandseilwinden der Modellreihe SW-W sind zur ortsfesten Montage in Gebäuden vorgesehen. Mit Hilfe von Umlenkrollen wird das Stahldrahtseil an den gewünschten Aufhängepunkt der Last geführt. Die Modelle SW-W 80 und SW-W 125 haben robustes Aluminiumgehäuse, die Modelle SW-W 300 - 750 ein Stahlblechgehäuse. Die geräuscharme Sicherheitsfederbremse hält die Last in jeder Lage sicher. Die Handkurbel ist bei den Modellen SW-W 80 und SW-W 125 abnehmbar. Die Kurbeln der Modelle SW-W 300 - 750 sind mit Klappgriff.
Hersteller-Katalog Seilwinde SW-W
Katalog
 Bedienungsanleitung Seilwinde SW-W
Bedienungsanl.

Typ SW-W 80 SW-W 125 SW-W 300 SW-W 500 SW-W 750
Traglast 1. Lage 80 kg 125 kg 300 kg 500 kg 750 kg
Trommel-Ø 51 mm 40 mm 108 mm 108 mm 108 mm
Seil-Ø 3 mm 4 mm 5 mm 6 mm 7 mm
Nutzbare Seillänge 1. Lage 2,4 m 2,0 m 2,1 m 2,4 m 2,0 m
Nutzbare Seillänge oberste Lage 30 m 12 m 15 m 15 m 10 m
Hub je Kurbelumdrehung 1. Lage 170 mm 138 mm 68 mm 35 mm 35 mm
Erf. Kurbelkraft bei Volllast 12 daN 13 daN 15 daN 13 daN 20 daN
Gewicht ohne Seil 3 kg 3 kg 10 kg 11 kg 11 kg
Artikel-Nr.
4025092
 984638 686235 990509 984669 984508
Preis* 221,54 EUR 271,70 EUR 351,12 EUR 426,36 EUR 485,98 EUR
* exkl. MwSt. zzgl. Versandkostenfrei
/Pfaff/Seilwinde/SW-W.php
Typ Preis
Wandseilwinde Modell SW-W 80Seilzugkraft 80 kg
max. Seilaufnahme 30 m, Seildrm. 3 mm		221,54 EUR
Wandseilwinde Modell SW-W 125Seilzugkraft 125 kg
max. Seilaufnahme 12 m, Seildrm. 4 mm		271,70 EUR
Wandseilwinde Modell SW-W 300Seilzugkraft 300 kg
max. Seilaufnahme 15 m, Seildrm. 5 mm		351,12 EUR
Wandseilwinde Modell SW-W 500Seilzugkraft 500 kg
max. Seilaufnahme 15 m, Seildrm. 6 mm		426,36 EUR
Wandseilwinde Modell SW-W 750Seilzugkraft 750 kg
max. Seilaufnahme 10 m, Seildrm. 7 mm		485,98 EUR

Abmessungen

Typ SW-W 80 SW-W 125 SW-W 300 SW-W 500 SW-W 750
A, mm 110 110 250 250 250
B, mm 110 110 250 250 250
C, mm 130 130 290 290 290
D, mm 130 130 290 290 290
Ø E, mm 9 9 14,5 14,5 14,5
F, mm 15 15 2 2 2
H, mm 121 121 85 85 85
I, mm 55 55 138 138 138
J, mm - - 117 117 117
K, mm 250 250 250 250 250
L, mm 130 130 130 130 130
M, mm 68 68 39 39 39
O, mm 60 60 50 50 50
P, mm 275 275 192 192 192

Bremse geräuscharm

Die Winde SW-W ist während des Betriebs nahezu lautlos da ihre Bremse keine Sperrklinken hat. Das Schnarren oder Rattern entfällt. Die Bremswirkung wird über eine Feder erzeugt, die sich im entspannten Zustand an den Zylinderrand des Bremskörpers legt. Beim Heben wird die Feder Angespannt und die Bremswirkung aufgehoben. Sicher, effektiv und lautlos.

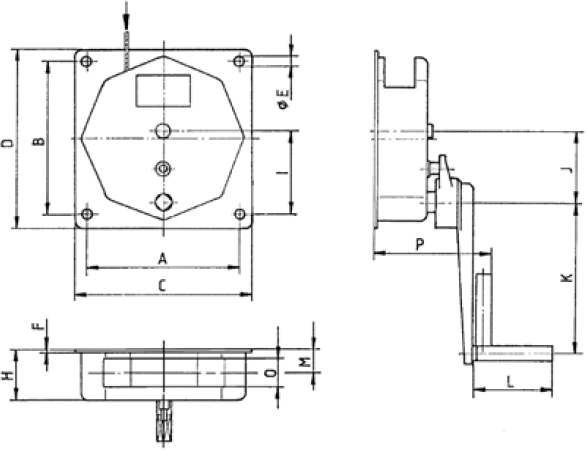

SW-W Skizze

Zubehör

Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil
verzinkt und flexibel		 Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 30,80 39,60 48,40 57,20 66,00 74,80 83,60 92,40 101,20 110,00
Seil-Ø 4 mm 33,55 45,10 56,65 68,20 79,75 91,30 102,85 114,40 125,95 137,50
Seil-Ø 5 mm 35,20 48,40 61,60 74,80 88,00 101,20 114,40 127,60 140,80 154,00
Seil-Ø 6 mm 36,30 50,60 64,90 79,20 93,50 107,80 122,10 136,40 150,70 165,00
Seil-Ø 7 mm 39,16 55,66 72,16 88,66 105,16 121,66 138,16 154,66 171,16 187,66

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 3 mm Ø 4 mm Ø 6 mm Ø 8 mm

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel		 Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 48,29 64,79 81,29 97,79 114,29 130,79 147,29 163,79 180,29 196,79
Seil-Ø 4 mm 54,34 76,89 99,44 121,99 144,54 167,09 189,64 212,19 234,74 257,29
Seil-Ø 5 mm 66,22 97,02 127,82 158,62 189,42 220,22 251,02 281,82 312,62 343,42
Seil-Ø 6 mm 74,47 113,52 152,57 191,62 230,67 269,72 308,77 347,82 386,87 425,92
Seil-Ø 8 mm 109,01 171,16 233,31 295,46 357,61 419,76 481,91 544,06 606,21 668,36

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 2 mm Ø 3 mm Ø 4 mm Ø 6 mm Ø 8 mm
