Sicherheits-Wandwinde WH mit Lastdruckbremse

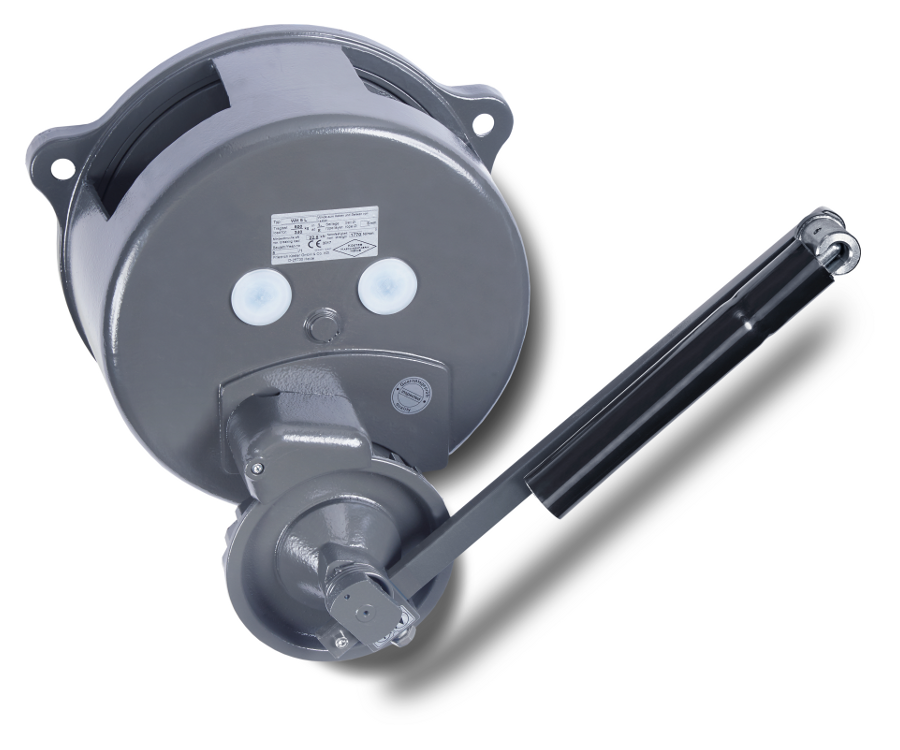

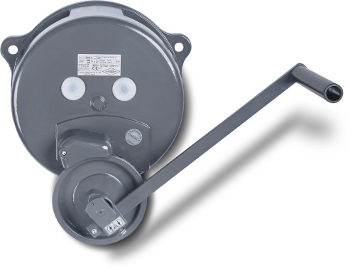

Handwinde WH5L
Eine Winde, die jedem Wetter trotzt. Ihr Gehäuse ist aus wetterfestem Grauguss, Bremseinheit und Getriebe gekapselt. Die Last wird bei der Wandwinde WH 3-5 L durch eine Lastdruckbremse in jeder Stellung sicher gehalten. Der Clou: Sobald die Kurbel betätigt wird, hebt sich die Sperrklinke vom Sperrad ab und senkt sich erst wieder nachdem die Kurbel stillsteht. Hierdurch ist die Winde im Betrieb nahezu geräuschlos.
Die Karftübertragung erfolgt über stabile Stirnräder mit Fettschmierung. Die Antriebs- und Trommelwelle ist mit robusten Rollenlagern leichtgängig gelagert. Eine Schmierung ist bei Wartungsarbeiten bequem über Schmiernippel möglich. Die Handkurbel ist stufenlos in der Länge verstellbar z.B. bei Teillast. Der Seilabgang ist normalerweises senkrecht nach oben. Es ist aber auch eine Überkopfmontage und ein Seilabgang nach unten realisierbar, sowie in jede andere Richtung auch.

Typ WH 3 L WH 5 L WH 10 L WH 15 L
Seilzugfähigkeit 1. Lage kg 300 500 1000 1500
Seil-Durchmesser * mm 5 6 9 11
Seilaufnahme 1.Lage m 4,8 5,2 6,1 5,4
Seilaufnahme insgesamt m 42,2 67,4 15,3 13,8
Trommeldurchmesser mm 120 150 200 205
Gewicht ohne Seil kg 27 42 80 100
Preis**/Stück EUR 603,35 732,38 1.388,20 1.682,56
* bei Bruchfestigkeit des Seils 1770 N/mm²
** exkl. MwSt. zzgl. Versandkosten
/Koester/Seilwinde/WH_3_5_LBremse.php
Typ Preis
Sicherheits-Wandwinde Typ: WH 3 LSeilzugfähigkeit 1. Lage 300 kg
max. Seilaufnahme 42.2 m, Seildrm. 5 mm		603,35 EUR
Sicherheits-Wandwinde Typ: WH 5 LSeilzugfähigkeit 1. Lage 500 kg
max. Seilaufnahme 67.4 m, Seildrm. 6 mm		732,38 EUR
Sicherheits-Wandwinde Typ: WH 10 LSeilzugfähigkeit 1. Lage 1000 kg
max. Seilaufnahme 15.3 m, Seildrm. 9 mm		1.388,20 EUR
Sicherheits-Wandwinde Typ: WH 15 LSeilzugfähigkeit 1. Lage 1500 kg
max. Seilaufnahme 13.8 m, Seildrm. 11 mm		1.682,56 EUR

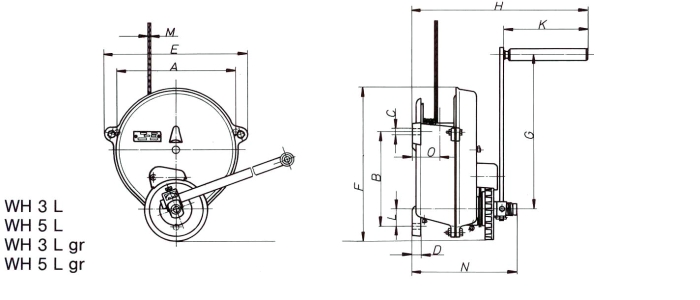

Abmessungen

Seilwinde Bemassung
Typ Abmessungen in mm
Trommel-Ø Trommel-
länge		 Bord-
scheibe-Ø		 A B C D E F G H K L M N O
WH3 L 120 79 195 265 222 15 24 309 348 440 483 238 58 5 281 63
WH3 L gr 150 79 195 265 222 15 24 309 348 440 483 238 58 5 281 63
WH5 L 150 86 260 335 270 19 25 397 435 440 508 238 50 6 305 75
WH5 L gr 178 86 260 335 270 19 25 397 435 440 508 238 50 6 305 75
WH10 L 200 117 275 345 477 20 30 400 630 440 603 238 138 9 379 95
WH15 L 205 125 290 396 533 20 30 446 695 440 628 238 138 11 402 105

Seilwinde WH10L und WH15L

Zubehör

Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil
verzinkt und flexibel		 Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 5 mm 35,20 48,40 61,60 74,80 88,00 101,20 114,40 127,60 140,80 154,00
Seil-Ø 6 mm 36,30 50,60 64,90 79,20 93,50 107,80 122,10 136,40 150,70 165,00
Seil-Ø 9 mm 55,33 77,88 100,43 122,98 145,53 168,08 190,63 213,18 235,73 258,28
Seil-Ø 11 mm 62,15 90,20 118,25 146,30 174,35 202,40 230,45 258,50 286,55 314,60

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 4 mm Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel		 Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 5 mm 66,22 97,02 127,82 158,62 189,42 220,22 251,02 281,82 312,62 343,42
Seil-Ø 6 mm 74,47 113,52 152,57 191,62 230,67 269,72 308,77 347,82 386,87 425,92
Seil-Ø 8 mm 109,01 171,16 233,31 295,46 357,61 419,76 481,91 544,06 606,21 668,36
Seil-Ø 10 mm 142,01 237,16 332,31 427,46 522,61 617,76 712,91 808,06 903,21 998,36
Seil-Ø 12 mm 187,11 319,11 451,11 583,11 715,11 847,11 979,11 1.111,11 1.243,11 1.375,11

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 4 mm Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm
