Hand-Seilwinde Typ 220

Hand-Seilwinde 220.0,3; 220.0,5
Hersteller-Katalog Seilwinde Typ 220
Katalog 3t
 Hersteller-Katalog Seilwinde Typ 220
Katalog 2t
 Hersteller-Katalog Seilwinde Typ 220
Katalog 0,75+1t
Hersteller-Katalog Seilwinde Typ 220
Katalog 0,3+0,5t
Bedienungsanleitung Seilwinde Typ 220
Bedienungsanl.
Die Stirnrad-Handwinden sind vielseitig in Werkstatt, Produktion und auf Baustellen einsetzbar.

Qualitätsmerkmale:
  • Robustes Stahlblechgehäuse
  • Triebwerksgruppe nach DIN 15020: 1Dm
  • Lastdruckbremse
  • wartungsfreie Gleitlager
  • korrosionsgeschützt
  • wahlweise lackiert oder verzinkt
  • Selbsthemmende rückschlagfreie Sicherheitskurbel mit Klappgriff
  • Erhöhte Seilhaltbarkeit durch grossen Trommeldurchmesser
Typ 220.0,3 220.0,5 220.0,75 220.1 220.2 220.3
Seilzugfähigkeit 1. Lage 300 kg 500 kg 750 kg 1000 kg 2000 kg 3000 kg
Seilzugfähigkeit 4. Lage 203 kg 330 kg 580 kg 750 kg 1700 kg 2500 kg
Seil-Durchmesser 6 mm 6,5 mm 8 mm 9 mm 12 mm 13 mm
Seilaufnahme 11 m 10 m 12 m 10 m 8 m 7 m
Hub/Kurbelumdrehung 1.Lage 74 mm 30 mm 28 mm 19 mm 16 mm 10 mm
Trommeldurchmesser 70 mm 70 mm 102 mm 102 mm 120 mm 120 mm
Gewicht ohne Seil 10 kg 10 kg 14 kg 15 kg 23 kg 32 kg
Bestell-Nr. 200 047 200 048 205 047 200 815 200 051 200 052
Preis* - Material lackiert 245,27 EUR 282,90 EUR 367,59 EUR 451,63 EUR 860,61 EUR 1.233,20 EUR
Bestell-Nr. 200 335 200 336 200 049 203 241
Preis* - Material verzinkt 311,83 EUR 350,40 EUR 433,33 EUR 519,49 EUR
* exkl. MwSt. zzgl. Versandkosten
/Haacon/Typ220.php
Typ Preis
Handseilwinde Typ 220.0,3Seilzugfähigkeit 1. Lage 300 kg
max. Seilaufnahme 11 m, Seildrm. 6 mm		245,27 EUR
Handseilwinde Typ: 220.0,5Seilzugfähigkeit 1. Lage 500 kg
max. Seilaufnahme 10 m, Seildrm. 6.5 mm		282,90 EUR
Handseilwinde Typ: 220.0,75Seilzugfähigkeit 1. Lage 750 kg
max. Seilaufnahme 12 m, Seildrm. 8 mm		367,59 EUR
Handseilwinde Typ: 220.1Seilzugfähigkeit 1. Lage 1000 kg
max. Seilaufnahme 10 m, Seildrm. 9 mm		451,63 EUR
Handseilwinde Typ: 220.2Seilzugfähigkeit 1. Lage 2000 kg
max. Seilaufnahme 8 m, Seildrm. 12 mm		860,61 EUR
Handseilwinde Typ: 220.3Seilzugfähigkeit 1. Lage 3000 kg
max. Seilaufnahme 7 m, Seildrm. 13 mm		1.233,20 EUR
Handseilwinde Typ: 220.0,3 verzinktSeilzugfähigkeit 1. Lage 300 kg
max. Seilaufnahme 11 m, Seildrm. 6 mm		311,83 EUR
Handseilwinde Typ: 220.0,5 verzinktSeilzugfähigkeit 1. Lage 500 kg
max. Seilaufnahme 10 m, Seildrm. 6.5 mm		350,40 EUR
Handseilwinde Typ: 220.0,75 verzinktSeilzugfähigkeit 1. Lage 750 kg
max. Seilaufnahme 12 m, Seildrm. 8 mm		433,33 EUR
Handseilwinde Typ: 220.1 verzinktSeilzugfähigkeit 1. Lage 1000 kg
max. Seilaufnahme 10 m, Seildrm. 9 mm		519,49 EUR

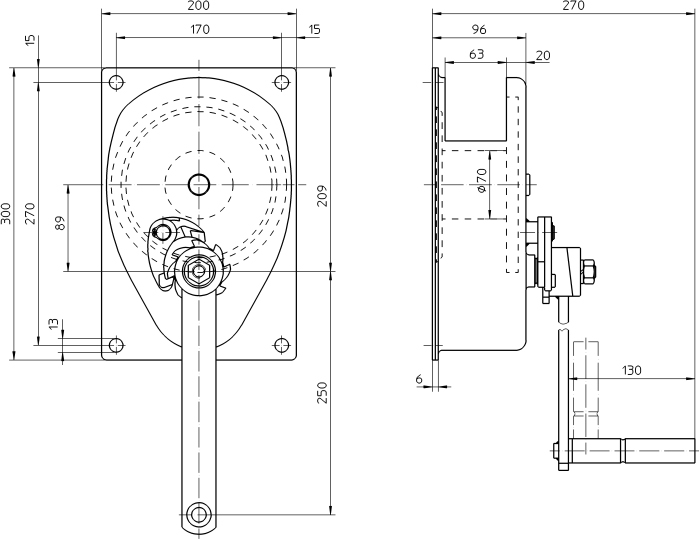

Abmessungen der Seilwinde Tragkraft: 300kg und 500kg

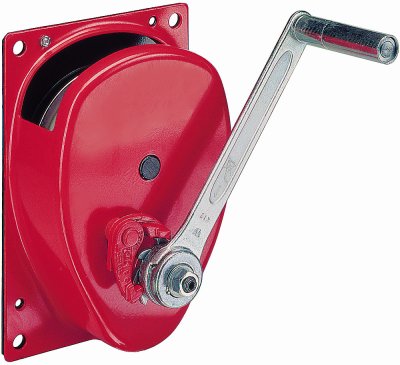

Hand-Seilwinde 220.0,5 Hand-Seilwinde 220.0,5

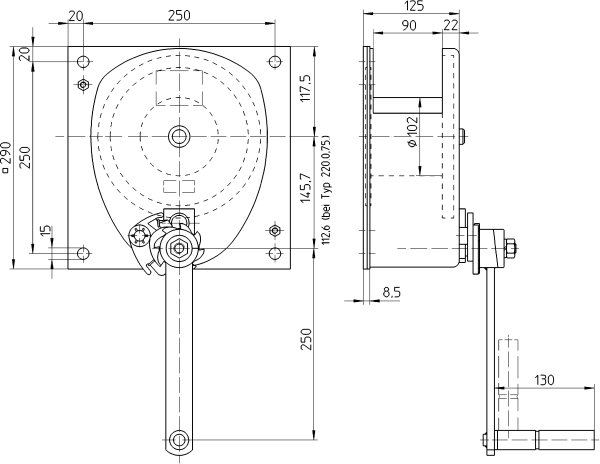

Abmessungen der Seilwinde Tragkraft: 750kg und 1000kg

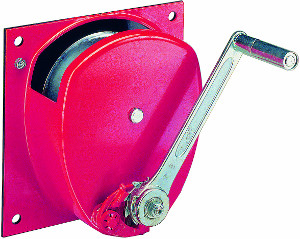

Hand-Seilwinde 220.0,75 Hand-Seilwinde 220.1


Abmessungen der Seilwinde Tragkraft: 2000kg

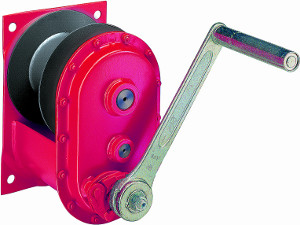

Hand-Seilwinde 220.2 Hand-Seilwinde 220.2

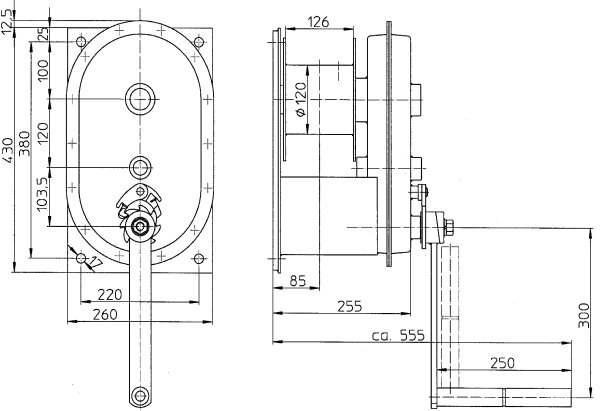

Abmessungen der Seilwinde Tragkraft: 3000kg

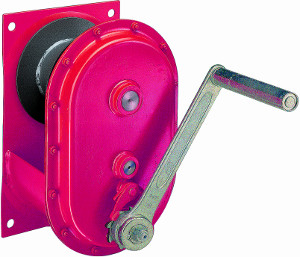

Hand-Seilwinde 220.3 Hand-Seilwinde 220.3

Zubehör

Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil
verzinkt und flexibel		 Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 6 mm 36,30 50,60 64,90 79,20 93,50 107,80 122,10 136,40 150,70 165,00
Seil-Ø 7 mm 39,16 55,66 72,16 88,66 105,16 121,66 138,16 154,66 171,16 187,66
Seil-Ø 8 mm 49,61 68,31 87,01 105,71 124,41 143,11 161,81 180,51 199,21 217,91
Seil-Ø 9 mm 55,33 77,88 100,43 122,98 145,53 168,08 190,63 213,18 235,73 258,28
Seil-Ø 10 mm 58,63 84,48 110,33 136,18 162,03 187,88 213,73 239,58 265,43 291,28
Seil-Ø 11 mm 62,15 90,20 118,25 146,30 174,35 202,40 230,45 258,50 286,55 314,60
Seil-Ø 12 mm 66,55 99,00 131,45 163,90 196,35 228,80 261,25 293,70 326,15 358,60
Seil-Ø 13 mm 82,83 120,78 158,73 196,68 234,63 272,58 310,53 348,48 386,43 424,38

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm Ø 14 mm

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel		 Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 6 mm 74,47 113,52 152,57 191,62 230,67 269,72 308,77 347,82 386,87 425,92
Seil-Ø 8 mm 109,01 171,16 233,31 295,46 357,61 419,76 481,91 544,06 606,21 668,36
Seil-Ø 10 mm 142,01 237,16 332,31 427,46 522,61 617,76 712,91 808,06 903,21 998,36
Seil-Ø 12 mm 187,11 319,11 451,11 583,11 715,11 847,11 979,11 1.111,11 1.243,11 1.375,11

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm
