Konsolenseilwinde SW-K LB

Konsolenseilwinde SW-K LB
Konsolenseilwinde SW K-LB - verzinkte Ausführung
Bei der Seilwinde LB verhindert die angebaute Lastdruckbremse mit Sperrklinke ein ungewolltes Absenken der Last in jeder Lage. Die verzikten Seilwinden mit Zuglasten von 150 kg bis 1.350 kg sind für den Betrieb im Freien geeignet.

Konsolenseilwinde SW K-LB-VA - Edelstahlausführung
Wer rastet, muss lange noch nicht rosten. Die robuste Seilwinde LB aus rostfreiem Edelstahl V2A ist hochwertig verarbeitet. Ob als Seilwinde für Hubgalgen, zum Öffnen von Schiebern bzw. Klappen oder zum Heben und Senken von Tauchpumpen - die Handseilwinde mit Konsolenbefestigung schafft jeden job mit Leichtigkeit.
Hersteller-Katalog Seilwinde SW-K LB
Katalog
 Bedienungsanleitung Seilwinde SW-K LB
Bedienungsanl.
verzinkte Ausführung
Seilzugfähigkeit 1. Lage 150 kg 350 kg 650 kg 900 kg 1200 kg
Seilzugfähigkeit ob. Lage 75 kg 170 kg 290 kg 400 kg 430 kg
Seil-Durchmesser 4 mm 4 mm 6 mm 7 mm 7 mm
Seilaufnahme 1.Lage 0,8 m 1,8 m 1 m 0,8 m 1 m
Seilaufnahme max. 11 m 20 m 20 m 14 m 26 m
Hub je Kurbelumdrehung 125 mm 125 mm 55 mm 58 mm 45 mm
Erf. Kurbelkraft 17 daN 25 daN 22 daN 24 daN 24 daN
Gewicht ohne Seil 4,2 kg 4,8 kg 7,3 kg 10 kg 12,1 kg
Artikel-Nr. 4050939-050542 4050939-050559 4025092-994736 4025092-994859 4025092-561655
Preis*/Stück 147,40 EUR 154,66 EUR 196,46 EUR 227,81 EUR 328,13 EUR
* exkl. MwSt. zzgl. Versandkostenfrei
/Pfaff/Seilwinde/SW_K_LB.php
Typ Preis
Konsolenseilwinde Typ: SW K-LB verzinkte AusführungSeilzugfähigkeit 1. Lage 150 kg
max. Seilaufnahme 11 m, Seildrm. 4 mm		147,40 EUR
Konsolenseilwinde Typ: SW K-LB verzinkte AusführungSeilzugfähigkeit 1. Lage 350 kg
max. Seilaufnahme 20 m, Seildrm. 4 mm		154,66 EUR
Konsolenseilwinde Typ: SW K-LB verzinkte AusführungSeilzugfähigkeit 1. Lage 650 kg
max. Seilaufnahme 20 m, Seildrm. 6 mm		196,46 EUR
Konsolenseilwinde Typ: SW K-LB verzinkte AusführungSeilzugfähigkeit 1. Lage 900 kg
max. Seilaufnahme 14 m, Seildrm. 7 mm		227,81 EUR
Konsolenseilwinde Typ: SW K-LB verzinkte AusführungSeilzugfähigkeit 1. Lage 1200 kg
max. Seilaufnahme 26 m, Seildrm. 7 mm		328,13 EUR
Konsolenseilwinde Typ: SW K-LB verzinkt mit AbrollautomatikSeilzugfähigkeit 1. Lage 900 kg
max. Seilaufnahme 14 m, Seildrm. 7 mm		298,87 EUR
Konsolenseilwinde Typ: SW K-LB verzinkt mit AbrollautomatikSeilzugfähigkeit 1. Lage 1200 kg
max. Seilaufnahme 26 m, Seildrm. 7 mm		404,47 EUR
Konsolenseilwinde Typ: SW K-LB aus EdelstahlSeilzugfähigkeit 1. Lage 250 kg
max. Seilaufnahme 19.5 m, Seildrm. 4 mm		365,75 EUR
Konsolenseilwinde Typ: SW K-LB aus EdelstahlSeilzugfähigkeit 1. Lage 650 kg
max. Seilaufnahme 20 m, Seildrm. 6 mm		563,31 EUR
Konsolenseilwinde Typ: SW K-LB aus EdelstahlSeilzugfähigkeit 1. Lage 900 kg
max. Seilaufnahme 26 m, Seildrm. 7 mm		705,43 EUR

verz. mit Abrollautomatik Edelstahlausführung
Seilzugfähigkeit 1. Lage 900 kg 1200 kg 250 kg 650 kg 900 kg
Seilzugfähigkeit ob. Lage 400 kg 430 kg 125 kg 290 kg 320 kg
Seil-Durchmesser 7 mm 7 mm 4 mm 6 mm 7 mm
Seilaufnahme 1.Lage 0,8 m 1 m 1,8 m 1 m 1 m
Seilaufnahme max. 14 m 26 m 19,5 m 20 m 26 m
Hub je Kurbelumdrehung 58 mm 45 mm 125 mm 55 mm 45 mm
Erf. Kurbelkraft 24 daN 24 daN 20 daN 22 daN 24 daN
Gewicht ohne Seil 10 kg 12,1 kg 4,8 kg 7,6 kg 12,1 kg
Artikel-Nr. 4025092-992251 4025092-913881 4025092-441964 4025092-284875 4025092-562461
Preis*/Stück 298,87 EUR 404,47 EUR 365,75 EUR 563,31 EUR 705,43 EUR
* exkl. MwSt. zzgl. Versandkostenfrei

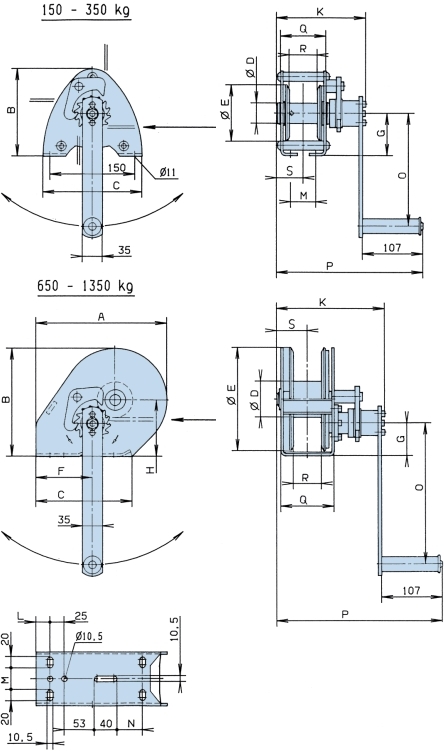

Abmessungen: Konsolenwinde LB

Konsolenseilwinde Skizze
Zuglast 1. Seillage in kg
150 350 650 900 1350 250 650 1000
A - - 232 232 273 - 232 273
B 155 155 192 192 266 155 192 266
C 175 175 170 170 240 175 170 240
ØD 36 36 63 63 63 36 63 63
ØE 100 100 183 183 255 100 183 255
F - - 100 100 78 - 100 78
G 75 75 58 58 75 75 58 75
H - - 100 100 138 - 100 138
K 159 189 192 192/
226*		 192/
226*		 191 190 190
L - - 25 25 35 - 25 35
M 45 75 38 38 30 75 38 30
N - - - - 53 - - 53
O 200 320 250 320 320 320 250 250
P 260 290 293 293/
303*		 293/
303*		 292 291 291
R 50 80 50 50 50 80 50 50
Q 81 111 95 95 95 111 95 95
S 48 63 55 55 55 65 55 55
* Abrollautomatik
Einzelteilliste Seilwinde SW-K-LB_650kg
ETL 650 kg
 Einzelteilliste Seilwinde SW-K-LB 350kg
ETL 350kg

Zubehör

Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil
verzinkt und flexibel		 Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 4 mm 33,55 45,10 56,65 68,20 79,75 91,30 102,85 114,40 125,95 137,50
Seil-Ø 6 mm 36,30 50,60 64,90 79,20 93,50 107,80 122,10 136,40 150,70 165,00
Seil-Ø 7 mm 39,16 55,66 72,16 88,66 105,16 121,66 138,16 154,66 171,16 187,66

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 4 mm Ø 6 mm Ø 8 mm

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel		 Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 4 mm 54,34 76,89 99,44 121,99 144,54 167,09 189,64 212,19 234,74 257,29
Seil-Ø 6 mm 74,47 113,52 152,57 191,62 230,67 269,72 308,77 347,82 386,87 425,92
Seil-Ø 8 mm 109,01 171,16 233,31 295,46 357,61 419,76 481,91 544,06 606,21 668,36

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 4 mm Ø 6 mm Ø 8 mm
