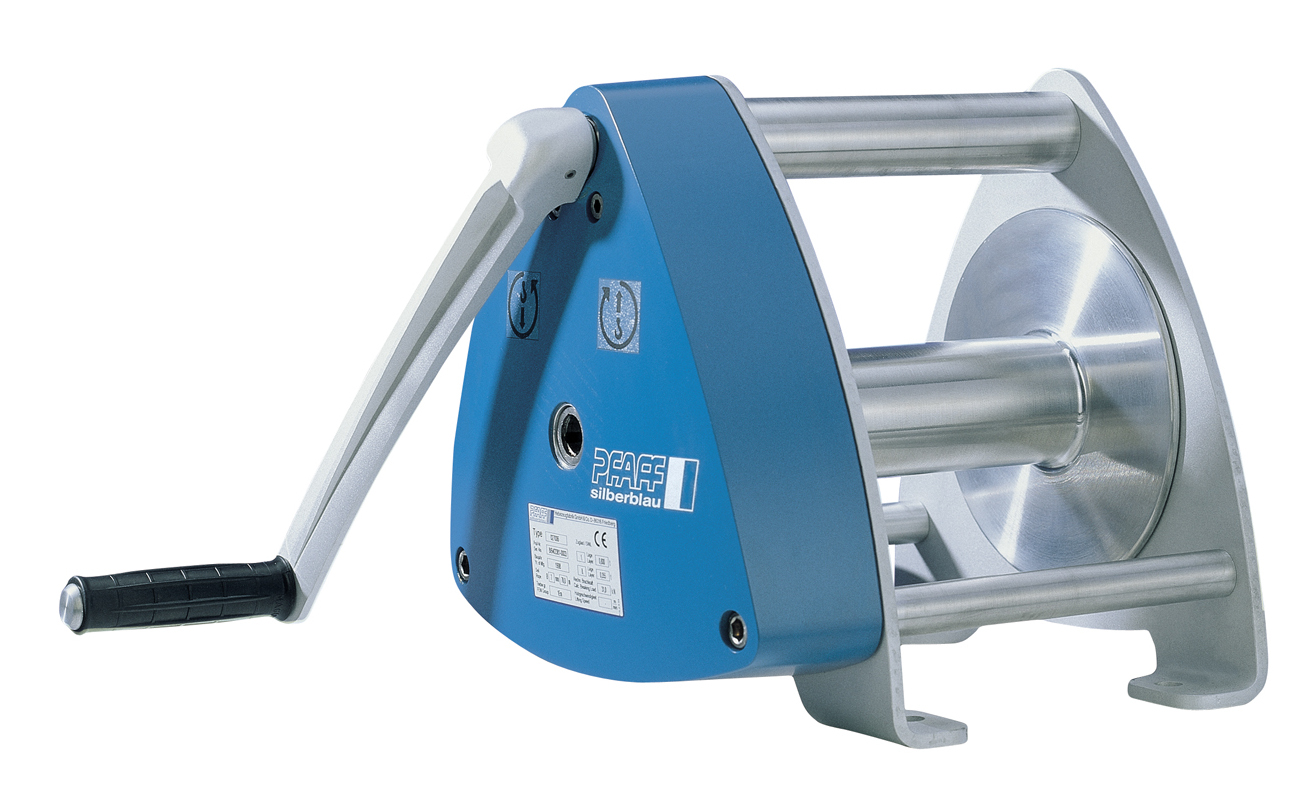

Alu-Konsolenseilwinde SW-K Gamma

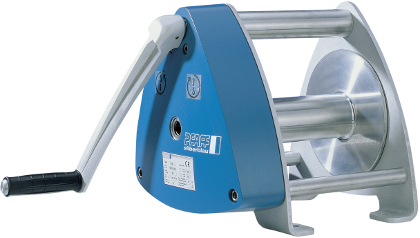

Alu-Konsolenseilwinde SW-K_Gamma.jpg
Die Seilwinde SW-K Gamma ist durch ihre robuste Bauweise und das Aluminiumgehäuse für den Einsatz im Freien geeignet. Ab einer Traglast von 500 kg hat die Winde einen Schnellgang für kleine Lasten, und zum schnelleren Auf- und Abwickeln des unbelasteten Seils. Das Getriebe ist leichtgängig, hat einen hohen Wirkungsgrad und ist zum Schutz in einem geschlossenen Gehäuse gekapselt. Reibungsarme Wellengleitlager sorgen für einen besseren Seilablauf und eine längere Lebensdauer der Winde. Die Seilwinde SW-K Gamma hat eine breite Seiltrommel wodurch große Seillängen aufgewickelt werden können. Die Winde verfügt über ein integriertes Sicherheits-Federbremssystem mit abnehmbarer Handkurbel. Die Winden sind von beiden Seiten bedienbar.

Typ GAMMA 200 GAMMA 500 GAMMA 800
Traglast 1. Lage 200 kg 500 kg 800 kg
Traglast oberste Lage 110 kg 200 kg 350 kg
Seil-Ø 4 mm 6 mm 7 mm
Nutzbare Seillänge 1. Lage 3,6 m 4,2 m 5,3 m
Nutzbare Seillänge oberste Lage 40 m 50 m 78 m
Hub je Kurbelumdrehung 195 mm 60/400 mm (1) 36/280 mm (1)
Erf. Kurbelkraft bei Volllast 19 daN 12 daN 18 daN
Gewicht ohne Seil 6 kg 14 kg 16 kg
Artikel-Nr. 4025092-984690 4025092-983808 4025092-441346
Preis* 406,56 EUR 619,74 EUR 831,82 EUR
 (1) Last-/Schnellgang  * exkl. MwSt. zzgl. Versandkostenfrei
/Pfaff/Seilwinde/SW-K_Gamma.php
Typ Preis
Aluminium Konsolenseilwinde Modell SW-K GAMMA 200Seilzugkraft 200 kg
max. Seilaufnahme 40 m, Seildrm. 4 mm		406,56 EUR
Aluminium Konsolenseilwinde Modell SW-K GAMMA 500Seilzugkraft 500 kg
max. Seilaufnahme 50 m, Seildrm. 6 mm		619,74 EUR
Aluminium Konsolenseilwinde Modell SW-K GAMMA 800Seilzugkraft 800 kg
max. Seilaufnahme 78 m, Seildrm. 7 mm		831,82 EUR
SW-K Gamma
Modell SW-K GAMMA, Tragkraft 500 kg

Hersteller-Katalog Seilwinde SW-K GAMMA
Katalog
 Bedienungsanleitung Seilwinde SW-K GAMMA
Bedienungsanl.

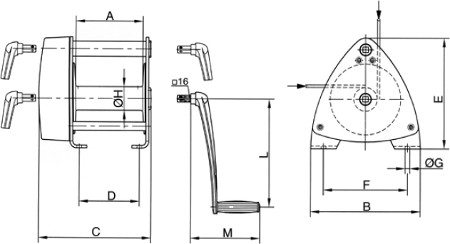

Abmessungen

Gamma Winde Skizze
Typ GAMMA 200 GAMMA 500 GAMMA 800
A, mm 120 120 200
B, mm 160 220 236
C, mm 192 330 336
D, mm 152 100 180
E, mm 165 267 327
F, mm 135 125 250
Ø G, mm 9,5 11 14
Ø H, mm 50 60 70
L, mm 320 250 320
M, mm 207 165 207

Zubehör

Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil
verzinkt und flexibel		 Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 4 mm 33,55 45,10 56,65 68,20 79,75 91,30 102,85 114,40 125,95 137,50
Seil-Ø 6 mm 36,30 50,60 64,90 79,20 93,50 107,80 122,10 136,40 150,70 165,00
Seil-Ø 7 mm 39,16 55,66 72,16 88,66 105,16 121,66 138,16 154,66 171,16 187,66

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 4 mm Ø 6 mm Ø 8 mm

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel		 Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 4 mm 54,34 76,89 99,44 121,99 144,54 167,09 189,64 212,19 234,74 257,29
Seil-Ø 6 mm 74,47 113,52 152,57 191,62 230,67 269,72 308,77 347,82 386,87 425,92
Seil-Ø 8 mm 109,01 171,16 233,31 295,46 357,61 419,76 481,91 544,06 606,21 668,36

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 4 mm Ø 6 mm Ø 8 mm
