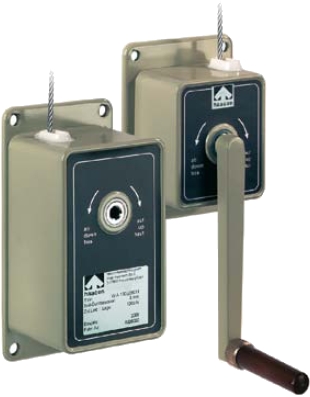

Hand-Seilwinde WA 50 und WA 100
Qualitätsmerkmale:
Katalog
Bedienungsanl.
- Aus Aluminium-Druckguss
- kompakte Form
- geschlossenes Gehäuse
- korrosionsbeständig
- geräuscharm
- selbsthemmend
- abnehmbare Kurbel
- geringes Gewicht
- Oberfläche pulverbeschichtet
| Typ | WA50 | WA100 |
| Seilzugfähigkeit 1. Lage | 50 kg | 100 kg |
| Seilzugfähigkeit letzte Lage | 25 kg | 45 kg |
| Seil-Durchmesser | 2 mm | 3 mm |
| Hub/Kurbelumdrehung | 96 mm | 38 mm |
| Seilaufnahme max. | 12 m | 8 m |
| Kurbelkraft | 8 daN | 6 daN |
| Gewicht ohne Seil | 1,0 kg | 2,1 kg |
| Bestell-Nr. | 209 017 | 209 018 |
| Preis | 101,33 EUR | 152,62 EUR |
* exkl. MwSt. zzgl. Versandkosten
/Haacon/TypWA50WA100.php
| Typ | Preis | |
| Handseilwinde Typ: WA50 | Seilzugfähigkeit 1. Lage 50 kg max. Seilaufnahme 12 m, Seildrm. 2 mm | 101,33 EUR |
| Handseilwinde Typ: WA100 | Seilzugfähigkeit 1. Lage 100 kg max. Seilaufnahme 8 m, Seildrm. 3 mm | 152,62 EUR |
Das Lastseil ist im Lieferumfang nicht enthalten und muss gesondert bestellt werden (siehe unten).

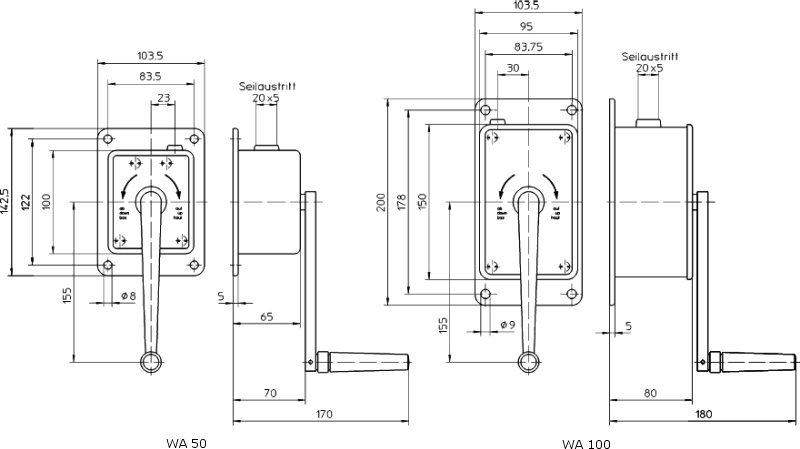

Abmessungen
Zubehör
Verzinktes Stahldraht-Seil
Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4Die relativ hohe Anzahl von 19 Drähten innerhalb der 6 Litzen, macht das Seil weich und biegsam. Mit der flexiblen Fasereinlage (FC) im Innern eignet sich diese Konstruktion besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer. Eine hohe Betriebssicherheit ergibt sich aus der Verteilung der Last auf die Vielzahl der Einzeldrähte. Beschädigungen am Seil durch Überlastung, können oft frühzeitig erkannt werden, ohne dass ein Versagen des Tragmittels befürchtet werden muss. Die Tragkraft der Drahtseile errechnet sich aus der rechnerischen Bruchkraft, die durch den für den jeweiligen Einsatzzweck vorgeschriebenen Sicherheitsfaktor geteilt wird.
| Windenseil verzinkt und flexibel |
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR | |||||||||
| 5 m | 10 m | 15 m | 20 m | 25 m | 30 m | 35 m | 40 m | 45 m | 50 m | |
| Seil-Ø 3 mm | 30,80 | 39,60 | 48,40 | 57,20 | 66,00 | 74,80 | 83,60 | 92,40 | 101,20 | 110,00 |
Sonderkonfektionierung
Optional: Seil beidseitig stumpf oder einseitig mit Kauschenpressung DIN 6899 Typ BF mit oder ohne Ösenhaken
Nach Auswahl des Seildurchmessers und Eingabe der gewünschten Seillänge, kann hier optional eine Kauschenpressung und zuzüglich ein Haken hinzugewählt werden.
| Verzinktes Windenseil, flexibel Haken und Kausche optional |
|
| Seil-Ø 3 mm | Zur Konfektionierung |
Edelstahl-Seil
Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.
| Niro-Windenseil flexibel |
Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR | |||||||||
| 5 m | 10 m | 15 m | 20 m | 25 m | 30 m | 35 m | 40 m | 45 m | 50 m | |
| Seil-Ø 3 mm | 48,29 | 64,79 | 81,29 | 97,79 | 114,29 | 130,79 | 147,29 | 163,79 | 180,29 | 196,79 |
Sonderkonfektionierung
Optional: Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken
Nach Auswahl des Seildurchmessers und Eingabe der gewünschten Seillänge, kann hier optional eine Kauschenpressung und zuzüglich ein Haken hinzugewählt werden.
| Edelstahl-Windenseil, flexibel Haken und Kausche optional |
|
| Seil-Ø 2 mm | Zur Konfektionierung |
| Seil-Ø 3 mm | Zur Konfektionierung |
