Wand-Seilwinde TANGO
Katalog

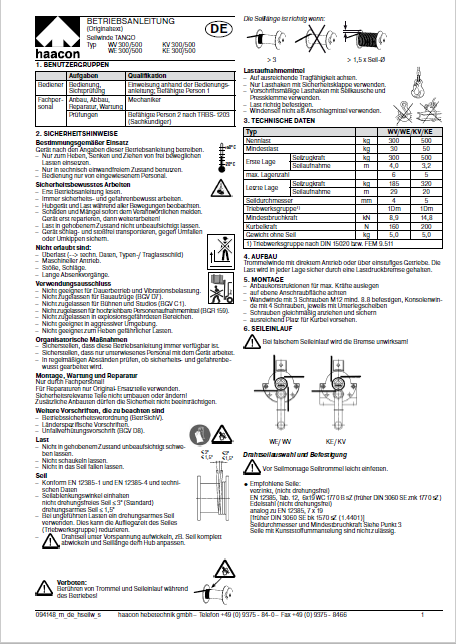

Bedienungsanl.
Die Handseilwinde Tango mit vielen Vorteilen:
- korrosionsbeständig
- geräuscharm
- große Seilaufnahme
- richtungsunabhängiger Seilabgang
- kompaktes Gehäuse
- selbsthemmend
- klappbarer Kurbelgriff
- geringes Gewicht
- bewährtes Sicherheitskonzept
- wahlweise verzinkt oder Edelstahl
- für Wand oder Konsolenbefestigung lieferbar
| Typ | W 300 | W 500 |
| Zuglast 1. Seillage | 300 kg | 500 kg |
| Zuglast oberste Seillage | 185 kg | 320 kg |
| Seil* -Durchmesser | 4 mm | 5 mm |
| Hub/Kurbelumdrehung 1. Lage | 64 mm | 46 mm |
| Seilaufnahme | 29 m | 22 m |
| Kurbeldruck Lastgang | 160 N | 200 N |
| Übersetzung (i) | 3,1 | 4,5 |
| Gewicht ohne Seil | 5 kg | 5 kg |
| Bestell-Nr. | 205 986 | 205 987 |
| Preis* - Material verzinkt | 231,47 EUR | 276,45 EUR |
| Bestell-Nr. | 207 116 | 207 119 |
| Preis* - Material Edelstahl | 482,22 EUR | 546,50 EUR |
* exkl. MwSt. zzgl. Versandkosten
/Haacon/Tango_Wand.php
| Typ | Preis | |
| Handseilwandwinde Typ: Tango WV 300 verzinkt | Seilzugfähigkeit 1. Lage 300 kg max. Seilaufnahme 29 m, Seildrm. 4 mm | 231,47 EUR |
| Handseilwandwinde Typ: Tango WV 500 verzinkt | Seilzugfähigkeit 1. Lage 500 kg max. Seilaufnahme 22 m, Seildrm. 5 mm | 276,45 EUR |
| Handseilwandwinde Typ: Tango WE 300 Edelstahl | Seilzugfähigkeit 1. Lage 300 kg max. Seilaufnahme 29 m, Seildrm. 4 mm | 482,22 EUR |
| Handseilwandwinde Typ: Tango WE 500 Edelstahl | Seilzugfähigkeit 1. Lage 500 kg max. Seilaufnahme 22 m, Seildrm. 5 mm | 546,50 EUR |
Zubehör
Verzinktes Stahldraht-Seil
Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
| Windenseil verzinkt und flexibel |
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR | |||||||||
| 5 m | 10 m | 15 m | 20 m | 25 m | 30 m | 35 m | 40 m | 45 m | 50 m | |
| Seil-Ø 4 mm | 33,55 | 45,10 | 56,65 | 68,20 | 79,75 | 91,30 | 102,85 | 114,40 | 125,95 | 137,50 |
| Seil-Ø 5 mm | 35,20 | 48,40 | 61,60 | 74,80 | 88,00 | 101,20 | 114,40 | 127,60 | 140,80 | 154,00 |
Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
| Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional | |||||||
| Ø 4 mm | Ø 6 mm | ||||||
Edelstahl-Seil
Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.
| Niro-Windenseil flexibel |
Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR | |||||||||
| 5 m | 10 m | 15 m | 20 m | 25 m | 30 m | 35 m | 40 m | 45 m | 50 m | |
| Seil-Ø 4 mm | 54,34 | 76,89 | 99,44 | 121,99 | 144,54 | 167,09 | 189,64 | 212,19 | 234,74 | 257,29 |
| Seil-Ø 5 mm | 66,22 | 97,02 | 127,82 | 158,62 | 189,42 | 220,22 | 251,02 | 281,82 | 312,62 | 343,42 |
Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
| Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional | |||||||
| Ø 4 mm | Ø 6 mm | ||||||
