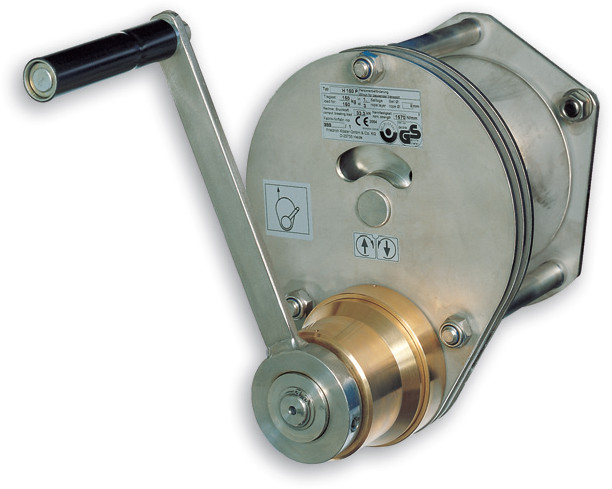

Wandwinde H300
Eine Winde für die Hight-End Anwendung. Diese Handwinde wird zur Zeit von namenhaften
Werkften auf beispielsweise U-Booten verbaut oder im Offshore-Bereich auf Plattformen und in Hafenanlagen eingesetzt.
Qualitätsmerkmale H 300
- Geringes Eigengewicht
- Variable Werkstoffwahl, z.B. a-magnetische seewasserbeständige Ausführung (1.4571 und Bronze in Kombination)
- Stahl lackiert in der Wunschfarbe des Kunden
- Geräuschlose Lastdruckbremse
- Geringe Kurbelkräfte
- Selbstverständlich ist diese Winde auch in der preiswerteren Stahlausführung erhältlich.
| Technische Daten | als Materialwinde | ||
| H-300 | H-301 | H-400 | |
| Traglast 1. Seillage | 300 kg | 300 kg | 400 kg |
| Seil-Durchmesser * | 5 mm | 6 mm | 6 mm |
| Max. Seilaufnahme | 50 m | 30 m | 15 m |
| Anzahl der Seillagen | 7 | 3 | 3 |
| Traglast letzte Seillage | 185 kg | 300 kg | 327 kg |
| Triebwerkgruppe | 1Em | 1Bm | 1Em |
| Trommeldurchmesser | 88,1 mm | 267 mm | 88,1 mm |
| Bordscheibendurchmesser | 160 mm | 360 mm | 160 mm |
| Trommellänge | 110 mm | 110 mm | 110 mm |
| Eigengewicht ohne Seil | 16 kg | 53 kg | 24 kg |
| Lasthub je Kurbelumdrehung in der 1. Seillage | 63 mm | 57 mm | 51 mm |
| Kurbelkraft bei Nennlast in der 1. Seillage | 138 N | 118 N | 168 N |
| Kurbelkraft beim Ablassen der Last | 20 N | 15 N | 20 N |
| Anzahl der Kurbelumdrehungen für Maximalhub | 635 | 789 | 294 |
| Preis*/Stück | Auf Anfrage | Auf Anfrage | Auf Anfrage |
| Maßblätter |  |
 |
 |
* exkl. MwSt. zzgl. Versandkosten
/Koester/Seilwinde/H300.php
| Typ | Preis | |
| Handwinde H-150, Seildrm. 8 mm, max. Seilaufnahme 12 m, für den Personentransport | Tragkraft 125 kg Werkstoff: a-magnetische seewasserbeständige (1.4571 und Bronze) | EUR |
| Handwinde H-300, Seildrm. 5 mm, max. Seilaufnahme 50 m, für den Materialtransport | Tragkraft 300 kg Werkstoff: a-magnetische seewasserbeständige (1.4571 und Bronze) | 2.461,58 EUR |
| Handwinde H-301, Seildrm. 6 mm, max. Seilaufnahme 30 m, für den Materialtransport | Tragkraft 300 kg Werkstoff: a-magnetische seewasserbeständige (1.4404 und Bronze) | 3.013,56 EUR |
| Handwinde H-400, Seildrm. 6 mm, max. Seilaufnahme 15 m, für den Materialtransport | Tragkraft 400 kg Werkstoff: a-magnetische seewasserbeständige (1.4571 und Bronze) | 4.028,09 EUR |
Zubehör
Verzinktes Stahldraht-Seil
Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
| Windenseil verzinkt und flexibel |
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR | |||||||||
| 5 m | 10 m | 15 m | 20 m | 25 m | 30 m | 35 m | 40 m | 45 m | 50 m | |
| Seil-Ø 5 mm | 35,20 | 48,40 | 61,60 | 74,80 | 88,00 | 101,20 | 114,40 | 127,60 | 140,80 | 154,00 |
| Seil-Ø 6 mm | 36,30 | 50,60 | 64,90 | 79,20 | 93,50 | 107,80 | 122,10 | 136,40 | 150,70 | 165,00 |
Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
| Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional | |||||||
| Ø 6 mm | |||||||
Edelstahl-Seil
Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.
| Niro-Windenseil flexibel |
Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR | |||||||||
| 5 m | 10 m | 15 m | 20 m | 25 m | 30 m | 35 m | 40 m | 45 m | 50 m | |
| Seil-Ø 5 mm | 66,22 | 97,02 | 127,82 | 158,62 | 189,42 | 220,22 | 251,02 | 281,82 | 312,62 | 343,42 |
| Seil-Ø 6 mm | 74,47 | 113,52 | 152,57 | 191,62 | 230,67 | 269,72 | 308,77 | 347,82 | 386,87 | 425,92 |
Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
| Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional | |||||||
| Ø 6 mm | |||||||
