Hadef - Figur 66/04 AKR

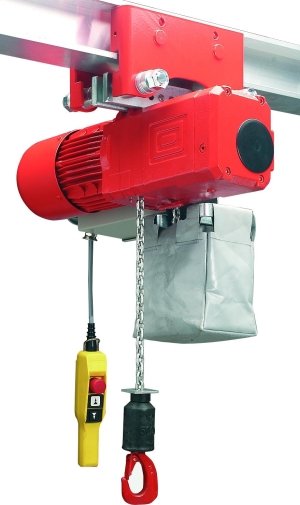

mit RollenfahrwerkDer Eektrokettenzug Figur 66/04 wird in äußerst robuster Industriequalität hergestellt. Folglich gibt der Hersteller 5 Jahre Garantie.
Qualitätsmerkmale:
- Schrägverzahnte, geschliffene, im Einsatz gehärtete Zahnräder
- Schützsteuerung 42V beim AK 8, AK 9 und AK 10 inklusive
- Schutzart IP 55 optional IP 66 geschützt gegen Staub und Überflutung
- Überlastsicherung durch Rutschkupplung bei AK 8
- Überlastsicherung durch Stromabschaltung bei AK 9
- Phasenüberwachungsrelais
- Motor gegen Überhitzung durch Thermofühler geschützt
- Betriebsendschalter für Heben und Senken
- Steckkontakte für Stromanschluß und Steuerschalter
- Verzinkte RUD Hochleistungslastkette nach EN 818-7-T
- optimierte Kettenführung
| Tragkraft | Ketten- stränge |
Hubgeschwin- digkeit |
Typ | TrwGr FEM |
Einschalt- dauer |
Flansch- breite 1N |
Gewicht (1) |
Preis** |
| 250 kg | 1 | 16,0 / 4,0 m/min | AK 402 DT 80 N8/2 | 2m/M5 | - | 50 - 135 mm | - | 2.885,85 EUR |
| 500 kg | 1 | 6,0 m/min | AK 405 DT 80 K 4 | 2m/M5 | 100 % | 50 - 135 mm | 85 kg | 3.014,55 EUR |
| 500 kg | 1 | 9,4 / 2,3 m/min | AK 405 DT 80 N8/2 | 2m/M5 | 40/25 % | 50 - 135 mm | 65 kg | 3.014,55 EUR |
| 630 kg | 1 | 6,0 m/min | AK 406 DT 80 K 4 | 1Bm/M3 | 60 % | 50 - 135 mm | 65 kg | 3.014,55 EUR |
| 630 kg | 1 | 9,4 / 2,3 m/min | AK 406 DT 80 N8/2 | 1Bm/M3 | 25/15 % | 50 - 135 mm | 65 kg | 3.014,55 EUR |
| 1000 kg | 2 | 3,0 m/min | AK 410 DT 80 K 4 | 2m/M5 | 100 % | 50 - 135 mm | 75 kg | 3.212,55 EUR |
| 1000 kg | 2 | 4,5 / 1,1 m/min | AK 410 DT 80 L8/2 | 2m/M5 | 40/25 % | 50 - 135 mm | 75 kg | 3.212,55 EUR |
| 1000 kg | 1 | 8,0 / 2,0 m/min | AK 610 DT 90 L8/2 | 2m/M5 | 30/20 % | 66 - 185 mm | 100 kg | 4.108,50 EUR |
| 1250 kg | 2 | 4,5 / 1,1 m/min | AK 412 DT 80 L8/2 | 1Bm/M3 | 25/15 % | 50 - 135 mm | 75 kg | 3.212,55 EUR |
| 1250 kg | 1 | 8,0 / 2,0 m/min | AK 612 DT 90 L8/2 | 1Bm/M3 | 25/15 % | 66 - 185 mm | 100 kg | 4.108,50 EUR |
| 1600 kg | 1 | 8,0 / 2,0 m/min | AK 716 DT 100 L8/2 | 2m/M5 | 40/40 % | 74 - 196 mm | 125 kg | 5.449,95 EUR |
| 1600 kg | 1 | 11,0 / 2,6 m/min | AK 716 DT 100 L8/2 | 2m/M5 | 30/20 % | 74 - 196 mm | 130 kg | 5.449,95 EUR |
| 2000 kg | 2 | 4,0 / 1,0 m/min | AK 620 DT 90 L8/2 | 2m/M5 | 30/20 % | 66 - 185 mm | 105 kg | 4.405,50 EUR |
| 2000 kg | 1 | 10,0 / 2,5 m/min | AK 820 FN 100 M8/2 | 2m/M5 | 40/25 % | 74 - 196 mm | 130 kg | 5.845,95 EUR |
| 2500 kg | 2 | 4,0 / 1,0 m/min | AK 625 DT 90 L8/2 | 1Bm/M3 | 40/15 % | 66 - 185 mm | 105 kg | 4.405,50 EUR |
| 2500 kg | 2 | 5,5 / 1,3 m/min | AK 725 DT 100 L8/2 | 2m/M5 | 40/25 % | 74 - 196 mm | 130 kg | 5.806,35 EUR |
| 2500 kg | 1 | 8,0 / 2,0 m/min | AK 825 FN 100 M8/2 | 2m/M5 | 40/25 % | 74 - 196 mm | 130 kg | 6.449,85 EUR |
| 3200 kg | 2 | 4,0 / 1,0 m/min | AK 732 DT 100 L8/2 | 2m/M5 | 40/40 % | 74 - 196 mm | 130 kg | 5.806,35 EUR |
| 4000 kg | 2 | 5,0 / 1,25 m/min | AK 840 FN 100 M8/2 | 2m/M5 | - | 74 - 192 mm | - | 6.395,40 EUR |
| 5000 kg | 2 | 4,0 / 1,0 m/min | AK 850 FN 100 M8/2 | 2m/M5 | 40/25 % | 74 - 192 mm | 135 kg | - |
| 5000 kg | 1 | 5,4 / 1,35 m/min | AK 905 FN 112 M8/2 | 2m/M5 | 40 % | 119 - 215 mm | 260 kg | - |
| 5000 kg | 1 | 8,0 / 2,0 m/min | AK 905 FN 132 M8/2 | 2m/M5 | - | 119 - 215 mm | - | - |
| 6300 kg | 1 | 5,4 / 1,35 m/min | AK 906 FN 112 M8/2 | 1Bm/M3 | 30 % | 119 - 215 mm | 260 kg | - |
| 6300 kg | 1 | 8,0 / 2,0 m/min | AK 906 FN 132 M8/2 | 1Bm/M3 | - | 119 - 215 mm | - | - |
| 10000 kg | 1 | 5,8 / 1,4 m/min | AK 1010 FN 160 M8/2 | 2m/M5 | - | 119 - 189 mm | - | - |
| 10000 kg | 2 | 2,8 / 0,7 m/min | AK 910 FN 112 M8/2 | 2m/M5 | - | 119 - 215 mm | - | - |
| 10000 kg | 2 | 4,0 / 1,0 m/min | AK 910 FN 132 M8/2 | 2m/M5 | 40 % | 119 - 215 mm | 350 kg | - |
| 12000 kg | 2 | 2,8 / 0,7 m/min | AK 912 FN 112 M8/2 | 1Bm/M3 | 30 % | 119 - 215 mm | 350 kg | - |
| 12000 kg | 2 | 4,0 / 1,0 m/min | AK 912 FN 132 M8/2 | 1Bm/M3 | - | 119 - 215 mm | - | - |
| 12500 kg | 1 | 5,8 / 1,4 m/min | AK 1012 FN 160 M8/2 | 1Bm/M3 | - | 119 - 189 mm | - | - |
| 15000 kg | 3 | 1,8 / 0,45 m/min | AK 915 FN 112 M8/2 | 2m/M5 | 40 % | 131 - 221 mm | 450 kg | - |
| 15000 kg | 3 | 2,6 / 0,6 m/min | AK 915 FN 132 M8/2 | 2m/M5 | - | 131 - 221 mm | - | - |
| 20000 kg | 2 | 2,9 / 0,7 m/min | AK 1020 FN 160 M8/2 | 2m/M5 | - | 160 - 310 mm | - | - |
| 20000 kg | 4 | 1,35 / 0,35 m/min | AK 920 FN 112 M8/2 | 2m/M5 | - | 160 - 310 mm | - | - |
| 20000 kg | 4 | 2,0 / 0,5 m/min | AK 920 FN 132 M8/2 | 2m/M5 | 40 % | 160 - 310 mm | 565 kg | - |
| 25000 kg | 2 | 2,9 / 0,7 m/min | AK 1025 FN 160 M8/2 | 1Bm/M3 | - | 160 - 310 mm | - | - |
| 25000 kg | 5 | 1,1 / 0,27 m/min | AK 925 FN 112 M8/2 | 2m/M5 | 40 % | 160 - 310 mm | 605 kg | - |
| 25000 kg | 5 | 1,6 / 0,4 m/min | AK 925 FN 132 M8/2 | 2m/M5 | - | 160 - 310 mm | - | - |
| 30000 kg | 6 | 1,0 / 0,2 m/min | AK 930 FN 112 M8/2 | 2m/M5 | 40 % | 160 - 310 mm | 665 kg | - |
| 30000 kg | 6 | 1,3 / 0,3 m/min | AK 930 FN 132 M8/2 | 2m/M5 | - | 160 - 310 mm | - | - |
(1) bei 3 m Laufbahnhöhe ohne Fahrwerk
* bei 3 m Laufbahnhöhe
** exkl. MwSt. zzgl. Versandkosten
* bei 3 m Laufbahnhöhe
** exkl. MwSt. zzgl. Versandkosten
Abmessungen

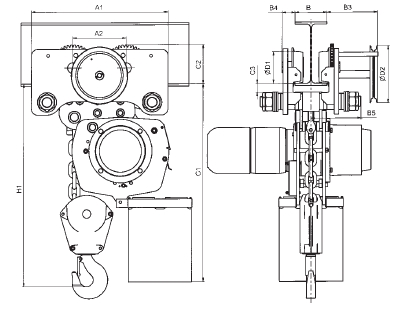

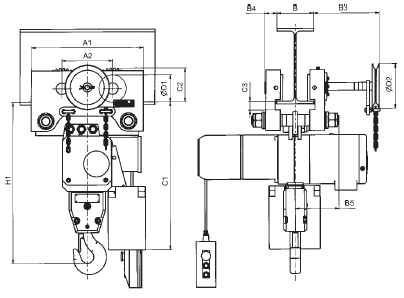

AK4 - AK8
AK9
| B Flanschbreite von - bis |
Gewicht des Fahrwerks (ohne Kettenzug) in kg |
Abmessungen | ||||||||||||||
| Figur | Ketten- stränge |
1N mm |
2N mm |
A1 mm |
A2 mm |
B3 mm |
B4 mm |
B5 1N |
B6 2N |
C1 mm |
C2 mm |
C3 mm |
D1 mm |
D2 mm |
H1 mm |
|
| AK 405 | 1 | 50-135 | 136-220 | 14 | 287 | 142 | 272 | 31 | 122 | 166 | 450 | 83 | 25 | 65 | 135 | 393 |
| AK 406 | 1 | 50-135 | 136-220 | 14 | 287 | 142 | 272 | 31 | 122 | 166 | 450 | 83 | 25 | 65 | 135 | 393 |
| AK 410 | 2 | 50-135 | 136-220 | 14 | 287 | 142 | 272 | 31 | 122 | 166 | 450 | 83 | 25 | 65 | 135 | 393 |
| AK 412 | 2 | 66-185 | 186-310 | 26 | 350 | 172 | 281 | 40 | 169 | 230 | 530 | 107 | 31 | 85 | 135 | 510 |
| AK 610 | 1 | 66-185 | 186-310 | 26 | 350 | 172 | 281 | 40 | 169 | 230 | 530 | 107 | 31 | 85 | 135 | 510 |
| AK 612 | 1 | 50-135 | 136-220 | 14 | 287 | 142 | 272 | 31 | 122 | 166 | 450 | 83 | 25 | 65 | 135 | 453 |
| AK 716 | 1 | 74-196 | 197-310 | 42 | 428 | 209 | 284 | 46 | 181 | 240 | 640 | 150 | 32 | 120 | 135 | 625 |
| AK 620 | 2 | 66-185 | 186-310 | 26 | 350 | 172 | 281 | 40 | 169 | 230 | 530 | 107 | 31 | 85 | 135 | 610 |
| AK 625 | 2 | 66-185 | 186-310 | 26 | 350 | 172 | 281 | 40 | 169 | 230 | 530 | 107 | 31 | 85 | 135 | 610 |
| AK 820 | 1 | 74-196 | 197-310 | 42 | 428 | 209 | 284 | 46 | 181 | 240 | 640 | 150 | 32 | 120 | 135 | 600 |
| AK 725 | 2 | 74-196 | 197-310 | 42 | 428 | 209 | 284 | 46 | 181 | 240 | 640 | 150 | 32 | 120 | 135 | 600 |
| AK 732 | 2 | 74-196 | 197-310 | 42 | 428 | 209 | 284 | 46 | 181 | 240 | 640 | 150 | 32 | 120 | 135 | 710 |
| AK 825 | 1 | 74-196 | 197-310 | 42 | 428 | 209 | 284 | 46 | 181 | 240 | 640 | 150 | 32 | 120 | 135 | 710 |
| AK 850 | 2 | 74-196 | 193-310 | 42 | 492 | 223 | 283 | 53 | 190 | 246 | 650 | 150 | 38 | 120 | 195 | 710 |
| AK 905 | 1 | 119-215 | 216-312 | 85 | 650 | 253 | 248 | 62 | 229 | 276 | 940 | 185 | 42 | 150 | 270 | 721 |
| AK 906 | 1 | 119-215 | 216-312 | 85 | 650 | 253 | 248 | 62 | 229 | 276 | 940 | 185 | 42 | 150 | 270 | 721 |
| AK 910 | 2 | 119-215 | 216-312 | 87 | 650 | 253 | 248 | 62 | 229 | 276 | 940 | 185 | 42 | 150 | 270 | 898 |
| AK 912 | 2 | 119-215 | 216-312 | 87 | 650 | 253 | 248 | 62 | 229 | 276 | 940 | 185 | 42 | 150 | 270 | 898 |
| AK 915 | 3 | 131-221 | 222-310 | 380 | 975 | 380 | 288 | 103 | 290 | - | 990 | 272 | 43 | 250 | 365 | 1090 |
| AK 920 | 4 | 160-310 | - | 450 | 975 | 380 | 288 | 103 | 290 | - | 990 | 272 | 43 | 250 | 365 | 1145 |
| AK 925 | 5 | 160-310 | - | 530 | 1100 | 432 | 178 | 102 | 290 | - | 1040 | 341 | 46 | 300 | 440 | 1230 |
| AK 930 | 6 | 160-310 | - | - | (1) | (1) | (1) | (1) | (1) | - | (1) | (1) | (1) | (1) | 440 | (1) |
(1) auf Anfrage
