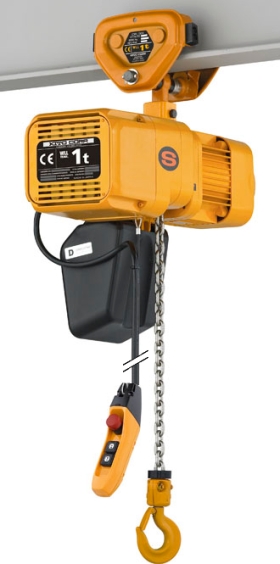

Kito - Elektrokettenzug Modell ER2SP
mit RollfahrwerkDie Elektrokettenzüge der Baureihe ER2 bieten optimale technische Voraussetzungen für alle typischen industriellen Anwendungen. Neben den herausragenden Handling-Eigenschaften durch präzise und besonders variable Geschwindigkeitssteuerung, sind sie für hohe Belastung ausgelegt – mit herausragenden Wartungseigenschaften.
Qualitätsmerkmale:
- Spannung 400 V / 50 Hz / 3-Phasen
- Punktgenaue Platzierung der Last durch Frequenzumrichter (bei 2 Hubgeschw.)
- Laufruhiger und geräuscharmer Betrieb
- Korrosionsfeste und widerstandsfähige Kette
- Schutzklasse: Aluminiumgehäuse IP55, Steuerschalter IP65
- Bremse - 10 Jahre Garantie
- Tragfähigkeit von 125 kg bis 20 t
- Hubendschalter Heben/Senken
- Betriebsstundenzähler
- Lastspielzähler
- Frequenzumrichter (2 Hubgeschwindigkeiten)
- Schützsteuerung (1 Hubgeschwindigkeit)
- Thermischer Motorschutz
- Segeltuch- oder Kunststoffkettenbehälter
/Kito/Elektrokettenzug/ER_m_Rollfahrwerk.php
| Typ | Preis | |
| Elektrokettenzug Typ: ER2SP-001IH mit Rollfahrwerk | Tragkraft 125 kg Standardhub 3,0 m, Hubgeschwindigkeit 14,1 m/min, Triebwerksgruppe 2m | 2.101,56 EUR |
| Elektrokettenzug Typ: ER2SP-003IS mit Rollfahrwerk | Tragkraft 250 kg Standardhub 3,0 m, Hubgeschwindigkeit 10,8/1,8-0,9 m/min, Triebwerksgruppe 3m | 2.062,62 EUR |
| Elektrokettenzug Typ: ER2SP-003IH mit Rollfahrwerk | Tragkraft 250 kg Standardhub 3,0 m, Hubgeschwindigkeit 15,7/2,6-1,3 m/min, Triebwerksgruppe 3m | 2.428,43 EUR |
| Elektrokettenzug Typ: ER2SP-005IL mit Rollfahrwerk | Tragkraft 500 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,5/0,8-0,4 m/min, Triebwerksgruppe 3m | 2.127,17 EUR |
| Elektrokettenzug Typ: ER2SP-005IS mit Rollfahrwerk | Tragkraft 500 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,5/1,4-0,7 m/min, Triebwerksgruppe 3m | 2.416,13 EUR |
| Elektrokettenzug Typ: ER2SP-010IL mit Rollfahrwerk | Tragkraft 1000 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,2/0,7-0,3 m/min, Triebwerksgruppe 2m | 2.537,03 EUR |
| Elektrokettenzug Typ: ER2SP-010IS mit Rollfahrwerk | Tragkraft 1000 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,2/1,4-0,7 m/min, Triebwerksgruppe 3m | 3.150,81 EUR |
| Elektrokettenzug Typ: ER2SP-016IS mit Rollfahrwerk | Tragkraft 1600 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,3/0,9-0,4 m/min, Triebwerksgruppe 2m | 3.415,16 EUR |
| Elektrokettenzug Typ: ER2SP-020IL mit Rollfahrwerk | Tragkraft 2000 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,3/0,7-0,4 m/min, Triebwerksgruppe 1Am | 3.363,93 EUR |
| Elektrokettenzug Typ: ER2SP-020IS mit Rollfahrwerk | Tragkraft 2000 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,2/1,4-0,7 m/min, Triebwerksgruppe 1Am | 3.722,55 EUR |
| Elektrokettenzug Typ: ER2SP-025IS mit Rollfahrwerk | Tragkraft 2500 kg Standardhub 3,0 m, Hubgeschwindigkeit 6,6/1,1-0,6 m/min, Triebwerksgruppe 1Am | 4.074,00 EUR |
| Elektrokettenzug Typ: ER2SP-032IS mit Rollfahrwerk | Tragkraft 3200 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,2/0,9-0,4 m/min, Triebwerksgruppe 1Am | 4.659,09 EUR |
| Elektrokettenzug Typ: ER2SP-050IS mit Rollfahrwerk | Tragkraft 5000 kg Standardhub 3,0 m, Hubgeschwindigkeit 3,3/0,6-0,3 m/min, Triebwerksgruppe 1Am | 4.842,50 EUR |
| Tragkraft | Typ | Stränge | Hubgeschw. | ED | TrwGr | Flanschbreite | Gewicht* | Preis** |
| 125 kg | ER2SP-001IH | 1 | 16,6/2,8-1,4 m/min | 40/20 % | 3m/M6 | 50-163 mm | 32,0 kg | 2.101,56 EUR |
| 250 kg | ER2SP-003IS | 1 | 10,8/1,8-0,9 m/min | 40/20 % | 3m/M6 | 50-163 mm | 32,0 kg | 2.062,62 EUR |
| 250 kg | ER2SP-003IH | 1 | 15,7/2,6-1,3 m/min | 40/20 % | 3m/M6 | 50-163 mm | 41,0 kg | 2.428,43 EUR |
| 500 kg | ER2SP-005IL | 1 | 4,5/0,8-0,4 m/min | 40/20 % | 3m/M6 | 50-163 mm | 37,0 kg | 2.127,17 EUR |
| 500 kg | ER2SP-005IS | 1 | 8,5/1,4-0,7 m/min | 40/20 % | 3m/M6 | 50-163 mm | 41,0 kg | 2.416,13 EUR |
| 1000 kg | ER2SP-010IL | 1 | 4,2/0,7-0,3 m/min | 40/20 % | 2m/M5 | 50-163 mm | 53,0 kg | 2.537,03 EUR |
| 1000 kg | ER2SP-010IS | 1 | 8,2/1,4-0,7 m/min | 40/20 % | 2m/M5 | 50-163 mm | 60,0 kg | 3.150,81 EUR |
| 1600 kg | ER2SP-016IS | 1 | 5,3/0,9-0,4 m/min | 40/20 % | 2m/M5 | 82-204 mm | 85,0 kg | 3.415,16 EUR |
| 2000 kg | ER2SP-020IL | 1 | 4,3/0,7-0,4 m/min | 40/20 % | 1Am/M4 | 82-204 mm | 86,0 kg | 3.363,93 EUR |
| 2000 kg | ER2SP-020IS | 1 | 8,2/1,4-0,7 m/min | 40/20 % | 1Am/M4 | 82-204 mm | 103,0 kg | 3.722,55 EUR |
| 2500 kg | ER2SP-025IS | 1 | 6,6/1,1-0,6 m/min | 40/20 % | 1Am/M4 | 82-204 mm | 124,0 kg | 4.074,00 EUR |
| 3200 kg | ER2SP-032IS | 2 | 5,2/0,9-0,4 m/min | 40/20 % | 1Am/M4 | 82-204 mm | 128,0 kg | 4.659,09 EUR |
| 5000 kg | ER2SP-050IS | 2 | 3,3/0,6-0,3 m/min | 40/20 % | 1Am/M4 | 100-204 mm | 178,0 kg | 4.842,50 EUR |
* bei 3 m Laufbahnhöhe
** exkl. MwSt. zzgl. Versandkostenfrei
** exkl. MwSt. zzgl. Versandkostenfrei

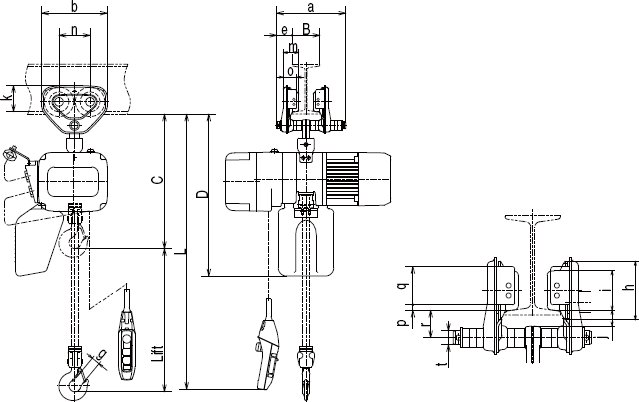

Abmessungen
Modell ER2 mit Rollfahrwerk
| Tragkraft | Modell | Abmessungen in mm | ||||||||||||||||
| C | D | a | b | e | g | h | i | j | k | m | n | o | p | q | r | t | ||
| 125 kg | ER2SP001H | 395 | 470 | 204 | 182 | 46 | 27 | 82 | 60 | 21 | 76 | 47,5 | 84 | 42 | 10 | 54 | 38 | 22 |
| 250 kg | ER2SP003S | 395 | 470 | 204 | 182 | 46 | 27 | 82 | 60 | 21 | 76 | 47,5 | 84 | 42 | 10 | 54 | 38 | 22 |
| 250 kg | ER2SP003H | 415 | 530 | 204 | 182 | 46 | 27 | 82 | 60 | 21 | 76 | 47,5 | 84 | 42 | 10 | 54 | 38 | 22 |
| 500 kg | ER2SP005L | 415 | 530 | 204 | 182 | 46 | 27 | 82 | 60 | 21 | 76 | 47,5 | 84 | 42 | 10 | 54 | 38 | 22 |
| 500 kg | ER2SP005S | 415 | 530 | 204 | 182 | 46 | 27 | 82 | 60 | 21 | 76 | 47,5 | 84 | 42 | 10 | 54 | 38 | 22 |
| 1000 kg | ER2SP010L | 470 | 590 | 249 | 236 | 56 | 31 | 106 | 71 | 28 | 95 | 56 | 112 | 50 | 10 | 69 | 50 | 25 |
| 1000 kg | ER2SP010S | 470 | 590 | 249 | 236 | 56 | 31 | 106 | 71 | 28 | 95 | 56 | 112 | 50 | 10 | 69 | 50 | 25 |
| 1600 kg | ER2SP016S | 570 | 690 | 300 | 280 | 69 | 34 | 127 | 85 | 34 | 112 | 71 | 131 | 63 | 10 | 83 | 62 | 32 |
| 2000 kg | ER2SP020L | 635 | 690 | 300 | 280 | 69 | 39 | 127 | 85 | 34 | 112 | 71 | 131 | 63 | 10 | 83 | 62 | 32 |
| 2000 kg | ER2SP020S | 650 | 690 | 300 | 280 | 69 | 34 | 127 | 85 | 34 | 112 | 71 | 131 | 63 | 10 | 83 | 62 | 32 |
| 2500 kg | ER2SP025S | 680 | 890 | 320 | 324 | 79 | 39 | 148 | 100 | 36 | 134 | 80 | 152 | 74 | 10 | 102 | 68 | 36 |
| 3200 kg | ER2SP032S | 830 | 910 | 320 | 324 | 79 | 44 | 148 | 100 | 36 | 134 | 80 | 152 | 74 | 10 | 102 | 68 | 36 |
| 5000 kg | ER2SP050S | 900 | 910 | 297 | 400 | 53 | 47 | 169 | 118 | 46 | 144 | 81 | 178 | 70 | 10 | 104 | 88 | 54 |
Erläuterung zur Typenangabe von Kito:
| Code | Tragfähigkeit |
| 001 | 125 kg |
| 003 | 250 kg |
| 005 | 500 kg |
| 010 | 1,0 t |
| 016 | 1,6 t |
| 020 | 2,0 t |
| 025 | 2,5 t |
| 032 | 3,2 t |
| 050 | 5,0 t |
| 075 | 7,5 t |
| 100 | 10,0 t |
| 150 | 15,0 t |
| 200 | 20,0 t |
| Code | Hubgeschwindigkeit |
| S | ohne Feinhub, standard |
| L | ohne Feinhub, langsam |
| H | ohne Feinhub, schnell |
| IS | mit Feinhub, standard |
| IL | mit Feinhub, langsam |
| IH | mit Feinhub, schnell |
| Code | Fahrgeschwindigkeit |
| S | ohne Feinfahrgeschwindigkeit, standard |
| L | ohne Feinfahrgeschwindigkeit, langsam |
| IS | mit Feinfahrgeschwindigkeit, standard |
| IL | mit Feinfahrgeschwindigkeit, langsam |
Verbesserte Triebwerksgruppeneinstellung
Kito hat eine höhere FEM-Einstufung für den Elektrokettenzug ER2 beschlossen. Es wurde ein Langzeit-Test bezüglich der Triebwerksgruppeneinstufung durchgeführt. Eine anschließende Analyse ergab, dass die Modelle mit Frequenzumrichter und zwei Hubgeschwindigkeiten bis 500 kg Tragkraft der FEM-Klasse 3m zugeordnet werden können.
Durch die Erhöhung der Triebwerksgruppe auf 3m verdoppelt sich die zulässige Nutzungsdauer. Die Geräte können nun 3200 Stunden bei Volllast eingsetzt werden. Zum Vergleich: Bei der FEM 2m Einstufung werden nur 1600 Volllaststunden erreicht.
