Elektrokettenzug 66/04 AKH

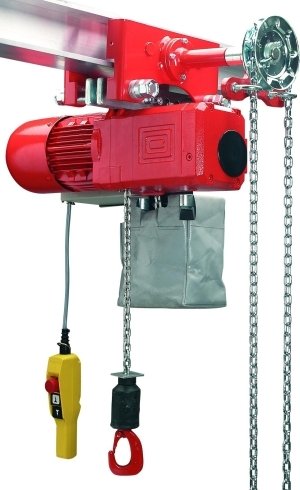

Hadef - Figur 66/04 AKH

mit Haspelfahrwerk
Der Eektrokettenzug Figur 66/04 wird in äußerst robuster Industriequalität hergestellt. Folglich gibt der Hersteller 5 Jahre Garantie.

Qualitätsmerkmale des Elektrokettenzugs:
  • Schrägverzahnte, geschliffene, im Einsatz gehärtete Zahnräder
  • Schützsteuerung 42V beim AK 8, AK 9 und AK 10 inklusive
  • Schutzart IP 55 optional IP 66 geschützt gegen Staub und Überflutung
  • Überlastsicherung durch Rutschkupplung bei AK 8
  • Überlastsicherung durch Stromabschaltung bei AK 9
  • Phasenüberwachungsrelais
  • Motor gegen Überhitzung durch Thermofühler geschützt
  • Betriebsendschalter für Heben und Senken
  • Steckkontakte für Stromanschluß und Steuerschalter
  • Verzinkte RUD Hochleistungslastkette nach EN 818-7-T
  • optimierte Kettenführung
Bedienungsanleitung Elektrokettenzug AK
Bedienungsanl.
 Hersteller-Flyer Elektrokettenzug AK
Flyer
Funkfernsteuerung
/Hadef/EKettenzug/mHaspelfahrwerk/Figur_6604AKH.php
Typ Preis
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 402 DT 80 N8/2Tragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 16,0/4,0 m/min, Triebwerksgruppe 2m		2.994,75 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 405 DT 80 K4Tragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 6,0 m/min, Triebwerksgruppe 2m		3.123,45 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 405 DT 80 N8/2Tragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 9,4/2,3 m/min, Triebwerksgruppe 2m		3.123,45 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 406 DT 80 K4Tragkraft 630 kg
Standardhub 3,0 m, Hubgeschwindigkeit 6,0 m/min, Triebwerksgruppe 1Bm		3.123,45 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 406 DT 80 N8/2Tragkraft 630 kg
Standardhub 3,0 m, Hubgeschwindigkeit 9,4/2,3 m/min, Triebwerksgruppe 1Bm		3.123,45 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 410 DT 80 K4Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 3,0 m/min, Triebwerksgruppe 2m		3.321,45 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 410 DT 80 L8/2Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,5/1,1 m/min, Triebwerksgruppe 2m		3.321,45 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 610 DT 90 L8/2Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 2m		4.271,85 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 412 DT 80 L8/2Tragkraft 1250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,5/1,1 m/min, Triebwerksgruppe 1Bm		3.321,45 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 612 DT 90 L8/2Tragkraft 1250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 1Bm		4.271,85 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 716 DT 100 L8/2Tragkraft 1600 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 2m		5.662,80 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 716 DT 100 L8/2Tragkraft 1600 kg
Standardhub 3,0 m, Hubgeschwindigkeit 11,0/2,6 m/min, Triebwerksgruppe 2m		5.662,80 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 620 DT 90 L8/2Tragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 2m		4.568,85 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 820 FN 100 M8/2Tragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 10,0/2,5 m/min, Triebwerksgruppe 2m		6.058,80 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 625 DT 90 L8/2Tragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 1Bm		4.568,85 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 725 DT 100 L8/2Tragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,5/1,3 m/min, Triebwerksgruppe 2m		6.019,20 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 825 FN 100 M8/2Tragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 2m		6.662,70 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 732 DT 100 L8/2Tragkraft 3200 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 2m		6.019,20 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 832 FN 100 M8/2Tragkraft 3200 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,0/1,25 m/min, Triebwerksgruppe 2m		0,00 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 840 FN 100 M8/2Tragkraft 4000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,0/1,25 m/min, Triebwerksgruppe 2m		6.979,50 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 850 FN 100 M8/2Tragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 2m		7.187,40 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 905 FN 112 M8/2Tragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,4/1,35 m/min, Triebwerksgruppe 2m		11.216,70 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 906 FN 112 M8/2Tragkraft 6300 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,4/1,35 m/min, Triebwerksgruppe 2m		11.216,70 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 910 FN 112 M8/2Tragkraft 10000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2,8/0,7 m/min, Triebwerksgruppe 2m		12.741,30 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 912 FN 112 M8/2Tragkraft 12000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2,8/0,7 m/min, Triebwerksgruppe 1Bm		13.087,80 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 915 FN 112 M8/2Tragkraft 15000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,8/0,45 m/min, Triebwerksgruppe 2m		19.324,80 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 920 FN 112 M8/2Tragkraft 20000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,35/0,35 m/min, Triebwerksgruppe 2m		21.364,20 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 925 FN 112 M8/2Tragkraft 25000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,1/0,27 m/min, Triebwerksgruppe 2m		24.403,50 EUR
Elektrokettenzug mit Haspelfahrwerk Typ: 66/04 AKH 930 FN 112 M8/2Tragkraft 30000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,0/0,2 m/min, Triebwerksgruppe 2m		37.907,10 EUR
Tragkraft Ketten-
stränge		 Hubgeschwin-
digkeit		 Typ TrwGr
FEM		 Einschalt-
dauer		 Flansch-
breite 1N		 Gewicht
(1)		 Preis**
250 kg 1 16,0 / 4,0 m/min AK 402 DT 80 N8/2 2m/M5 - 50 - 135 mm - 2.994,75 EUR
500 kg 1 6,0 m/min AK 405 DT 80 K 4 2m/M5 100 % 50 - 135 mm 85 kg 3.123,45 EUR
500 kg 1 9,4 / 2,3 m/min AK 405 DT 80 N8/2 2m/M5 40/25 % 50 - 135 mm 65 kg 3.123,45 EUR
630 kg 1 6,0 m/min AK 406 DT 80 K 4 1Bm/M3 60 % 50 - 135 mm 65 kg 3.123,45 EUR
630 kg 1 9,4 / 2,3 m/min AK 406 DT 80 N8/2 1Bm/M3 25/15 % 50 - 135 mm 65 kg 3.123,45 EUR
1000 kg 2 3,0 m/min AK 410 DT 80 K 4 2m/M5 100 % 50 - 135 mm 75 kg 3.321,45 EUR
1000 kg 2 4,5 / 1,1 m/min AK 410 DT 80 L8/2 2m/M5 40/25 % 50 - 135 mm 75 kg 3.321,45 EUR
1000 kg 1 8,0 / 2,0 m/min AK 610 DT 90 L8/2 2m/M5 30/20 % 66 - 185 mm 100 kg 4.271,85 EUR
1250 kg 2 4,5 / 1,1 m/min AK 412 DT 80 L8/2 1Bm/M3 25/15 % 50 - 135 mm 75 kg 3.321,45 EUR
1250 kg 1 8,0 / 2,0 m/min AK 612 DT 90 L8/2 1Bm/M3 25/15 % 66 - 185 mm 100 kg 4.271,85 EUR
1600 kg 1 8,0 / 2,0 m/min AK 716 DT 100 L8/2 2m/M5 40/40 % 74 - 196 mm 125 kg 5.662,80 EUR
1600 kg 1 11,0 / 2,6 m/min AK 716 DT 100 L8/2 2m/M5 30/20 % 74 - 196 mm 130 kg 5.662,80 EUR
2000 kg 2 4,0 / 1,0 m/min AK 620 DT 90 L8/2 2m/M5 30/20 % 66 - 185 mm 105 kg 4.568,85 EUR
2000 kg 1 10,0 / 2,5 m/min AK 820 FN 100 M8/2 2m/M5 40/25 % 74 - 196 mm 130 kg 6.058,80 EUR
2500 kg 2 4,0 / 1,0 m/min AK 625 DT 90 L8/2 1Bm/M3 40/15 % 66 - 185 mm 105 kg 4.568,85 EUR
2500 kg 2 5,5 / 1,3 m/min AK 725 DT 100 L8/2 2m/M5 40/25 % 74 - 196 mm 130 kg 6.019,20 EUR
2500 kg 1 8,0 / 2,0 m/min AK 825 FN 100 M8/2 2m/M5 40/25 % 74 - 196 mm 130 kg 6.662,70 EUR
3200 kg 2 4,0 / 1,0 m/min AK 732 DT 100 L8/2 2m/M5 40/40 % 74 - 196 mm 130 kg 6.019,20 EUR
4000 kg 2 5,0 / 1,25 m/min AK 840 FN 100 M8/2 2m/M5 - 74 - 192 mm - 6.979,50 EUR
5000 kg 2 4,0 / 1,0 m/min AK 850 FN 100 M8/2 2m/M5 40/25 % 119 - 215 mm 135 kg 7.187,40 EUR
5000 kg 1 5,4 / 1,35 m/min AK 905 FN 112 M8/2 2m/M5 40 % 119 - 215 mm 260 kg 11.216,70 EUR
5000 kg 1 8,0 / 2,0 m/min AK 905 FN 132 M8/2 2m/M5 - 119 - 215 mm - a. Anfr.
6300 kg 1 5,4 / 1,35 m/min AK 906 FN 112 M8/2 1Bm/M3 30 % 119 - 215 mm 260 kg 11.216,70 EUR
6300 kg 1 8,0 / 2,0 m/min AK 906 FN 132 M8/2 1Bm/M3 - 119 - 215 mm - a. Anfr.
10000 kg 1 5,8 / 1,4 m/min AK 1010 FN 160 M8/2 2m/M5 - 119 - 189 mm - a. Anfr.
10000 kg 2 2,8 / 0,7 m/min AK 910 FN 112 M8/2 2m/M5 40 % 119 - 215 mm 350 kg 12.741,30 EUR
10000 kg 2 4,0 / 1,0 m/min AK 910 FN 132 M8/2 2m/M5 40 % 119 - 215 mm 350 kg a. Anfr.
12000 kg 2 2,8 / 0,7 m/min AK 912 FN 112 M8/2 1Bm/M3 30 % 119 - 215 mm 350 kg 13.087,80 EUR
12000 kg 2 4,0 / 1,0 m/min AK 912 FN 132 M8/2 1Bm/M3 - 119 - 215 mm - a. Anfr.
12500 kg 1 5,8 / 1,4 m/min AK 1012 FN 160 M8/2 1Bm/M3 - 119 - 189 mm - a. Anfr.
15000 kg 3 1,8 / 0,45 m/min AK 915 FN 112 M8/2 2m/M5 40 % 131 - 221 mm 450 kg 19.324,80 EUR
15000 kg 3 2,6 / 0,6 m/min AK 915 FN 132 M8/2 2m/M5 - 131 - 221 mm - a. Anfr.
20000 kg 2 2,9 / 0,7 m/min AK 1020 FN 160 M8/2 2m/M5 - 160 - 310 mm - a. Anfr.
20000 kg 4 1,35 / 0,35 m/min AK 920 FN 112 M8/2 2m/M5 40 % 160 - 310 mm 565 kg 21.364,20 EUR
20000 kg 4 2,0 / 0,5 m/min AK 920 FN 132 M8/2 2m/M5 40 % 160 - 310 mm 565 kg a. Anfr.
25000 kg 2 2,9 / 0,7 m/min AK 1025 FN 160 M8/2 1Bm/M3 - 160 - 310 mm - a. Anfr.
25000 kg 5 1,1 / 0,27 m/min AK 925 FN 112 M8/2 2m/M5 40 % 160 - 310 mm 605 kg 24.403,50 EUR
25000 kg 5 1,6 / 0,4 m/min AK 925 FN 132 M8/2 2m/M5 - 160 - 310 mm - a. Anfr.
30000 kg 6 1,0 / 0,2 m/min AK 930 FN 112 M8/2 2m/M5 40 % 160 - 310 mm 665 kg 37.907,10 EUR
30000 kg 6 1,3 / 0,3 m/min AK 930 FN 132 M8/2 2m/M5 - 160 - 310 mm - a. Anfr.
(1) bei 3 m Laufbahnhöhe ohne Fahrwerk
** exkl. MwSt. zzgl. Versandkosten

Abmessungen

Skizze Hadef Elektrokettenzug Figur 66/04 AKR
Skizze Hadef Elektrokettenzug Figur 66/04 AKR
AK4 - AK8
AK9
    B Flanschbreite
von - bis		 Gewicht des Fahrwerks
(ohne Kettenzug) bei 3m
Aufhängehöhe in kg		 Abmessungen
Figur Ketten-
stränge		 1N
mm		 2N
mm		 A1
mm		 A2
mm		 B3
mm		 B4
mm		 B5
1N		 B6
2N		 C1
mm		 C2
mm		 C3
mm		 D1
mm		 D2
mm		 H1
mm
AK 405 1 50-135 136-220 14 287 142 272 31 122 166 450 83 25 65 135 393
AK 406 1 50-135 136-220 14 287 142 272 31 122 166 450 83 25 65 135 393
AK 410 2 50-135 136-220 14 287 142 272 31 122 166 450 83 25 65 135 393
AK 412 2 66-185 186-310 26 350 172 281 40 169 230 530 107 31 85 135 510
AK 610 1 66-185 186-310 26 350 172 281 40 169 230 530 107 31 85 135 510
AK 612 1 50-135 136-220 14 287 142 272 31 122 166 450 83 25 65 135 453
AK 716 1 74-196 197-310 42 428 209 284 46 181 240 640 150 32 120 135 625
AK 620 2 66-185 186-310 26 350 172 281 40 169 230 530 107 31 85 135 610
AK 625 2 66-185 186-310 26 350 172 281 40 169 230 530 107 31 85 135 610
AK 820 1 74-196 197-310 42 428 209 284 46 181 240 640 150 32 120 135 600
AK 725 2 74-196 197-310 42 428 209 284 46 181 240 640 150 32 120 135 600
AK 732 2 74-196 197-310 42 428 209 284 46 181 240 640 150 32 120 135 710
AK 825 1 74-196 197-310 42 428 209 284 46 181 240 640 150 32 120 135 710
AK 850 2 74-196 193-310 42 492 223 283 53 190 246 650 150 38 120 195 710
AK 905 1 119-215 216-312 85 650 253 248 62 229 276 940 185 42 150 270 721
AK 906 1 119-215 216-312 85 650 253 248 62 229 276 940 185 42 150 270 721
AK 910 2 119-215 216-312 87 650 253 248 62 229 276 940 185 42 150 270 898
AK 912 2 119-215 216-312 87 650 253 248 62 229 276 940 185 42 150 270 898
AK 915 3 131-221 222-310 380 975 380 288 103 290 --- 990 272 43 250 365 1090
AK 920 4 160-310 - 450 975 380 288 103 290 --- 990 272 43 250 365 1145
AK 925 5 160-310 - 530 1100 432 178 102 290 --- 1040 341 46 300 440 1230
AK 930 6 160-310 - - (1) (1) (1) (1) (1) --- (1) (1) (1) (1) 440 (1)
(1) auf Anfrage
