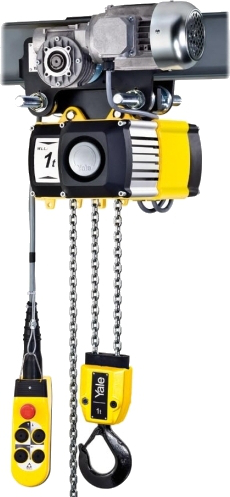

Elektrokettenzug CPV mit Elektrofahrwerk


Yale - Modell CPV/CPVF

Elektrokettenzug mit Elektrofahrwerk VTE
Verarbeitung und Ausstattung
  • Triebwerksgruppe 1 Am. Für ein größeres Einsatzspektrum kann der Vego bei Bedarf (bei entsprechender Tragfähigkeits- bzw. ED-Veränderung) auch bis zur Triebwerksgruppe 3 m eingestuft werden.
  • Einschaltdauer 50 % bei einer Geschwindigkeit, 33/17 % ED bei zwei Geschwindigkeiten.
  • Alle Motoren serienmäßig in Schutzart IP 55.
  • Standard Betriebsspannung: Eurospannung 400 V, 3 Phasen, 50 Hz, alternativ 460 V, 3 Phasen, 60 Hz. Motoren mit einer Geschwindigkeit sind auch auf 230 V, 3 Phasen, 50 Hz umschaltbar.
  • 42 V Steuerspannung (Schützsteuerung) und gekapselter Steuerschalter in IP 65.
  • Die Rutschkupplung ist von außen einstellbar und sorgt selbst im Falle eines überlastungsbedingten Ausfalles der Kupplung für einen sicheren Halt der Last.
  • Serienmäßiger, innenliegender Betriebsendschalter für die höchste und tiefste Hakenposition.
  • Besonders laufruhiges, ölgeschmiertes Getriebe mit durchgehender Schrägverzahnung.
  • Aufhängebügel zur Reduzierung der Bauhöhe und flexible Befestigung.
  • Kettenführung aus reibungsarmem, glasfaserverstärktem Polyamid.
Ersatzteilliste Elektrokettenzug CPV
Ersatzteil.
 Bedienungsanleitung Elektrokettenzug CPV
Bedienungsanl.
 Hersteller Katalog Elektrokettenzug CPV
Katalog
 Option
  • Traghaken
  • Funkfernsteuerung
  • Schleppkabel-Stromzuführung
  • Andere Betriebsspannungen
  • Kette aus rostfreiem Stahl
  • Flexibler Kettenspeicher

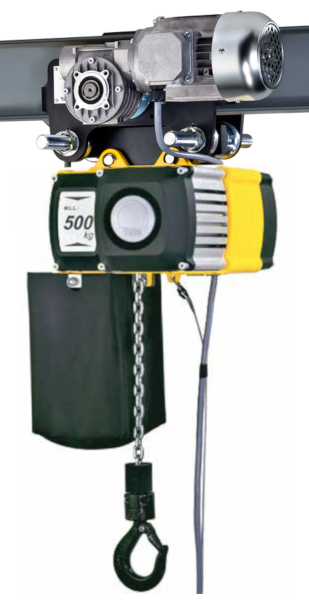

Elektrokettenzug CPV

Elektrokettenzug CPV/CPVF - 400 V/ 50 Hz/ Drehstrom

Ausstattung
  • Haupthubgeschwindigkeit (CPV) und alternativ mit Feinhub (CPVF)
  • 3 m Standardhub
  • Elektrofahrwerk
  • Kettenspeicher
/Yale/EKettenzug/Yale_VEGO_Efahrwerk.php
Typ Preis
Elektrokettenzug Modell: CPV 2-18 (mini) mit ElektrofahrwerkTragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 20,0 m/min, FEM 1Am		0,00 EUR
Elektrokettenzug Modell: CPVF 2-18 (mini) mit ElektrofahrwerkTragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 20/5 m/min, FEM 1Am		0,00 EUR
Elektrokettenzug Modell: CPV 5-18 mit ElektrofahrwerkTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 20,0 m/min, FEM 1Am		0,00 EUR
Elektrokettenzug Modell: CPVF 5-18 mit ElektrofahrwerkTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 20/5 m/min, FEM 1Am		0,00 EUR
Elektrokettenzug Modell: CPV 6-16 mit ElektrofahrwerkTragkraft 630 kg
Standardhub 3,0 m, Hubgeschwindigkeit 16,0 m/min, FEM 1Am		0,00 EUR
Elektrokettenzug Modell: CPVF 6-16 mit ElektrofahrwerkTragkraft 630 kg
Standardhub 3,0 m, Hubgeschwindigkeit 16/4 m/min, FEM 1Am		0,00 EUR
Elektrokettenzug Modell: CPVF 25-8 mit ElektrofahrwerkTragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8/2 m/min, Triebwerksgruppe 1Am/M4, Einschaltdauer 33/17 %, Gewicht 161 kg		6.002,70 EUR
Elektrokettenzug Modell: CPVF 50-4 mit ElektrofahrwerkTragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4/1 m/min, Triebwerksgruppe 1Am/M4, Einschaltdauer 33/17 %		6.695,70 EUR
Elektrokettenzug Modell: CPV 2-8 (mini) mit Elektrofahrwerk VTE (18 m/min)Tragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8.0 m/min, FEM 1Am		1.866,15 EUR
Elektrokettenzug Modell: CPVF 2-8 (mini) mit Elektrofahrwerk VTE (18 m/min)Tragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8/2 m/min, FEM 1Am		2.045,34 EUR
Elektrokettenzug Modell: CPV 5-4 mit Elektrofahrwerk VTE (18 m/min)Tragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4.0 m/min, FEM 1Am		2.568,06 EUR
Elektrokettenzug Modell: CPVF 5-4 mit Elektrofahrwerk VTE (18 m/min)Tragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4/1 m/min, FEM 1Am		2.127,51 EUR
Elektrokettenzug Modell: CPV 5-8 mit Elektrofahrwerk VTE (18 m/min)Tragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8.0 m/min, FEM 1Am		2.515,59 EUR
Elektrokettenzug Modell: CPVF 5-8 mit Elektrofahrwerk VTE (18 m/min)Tragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8/2 m/min, FEM 1Am		2.614,59 EUR
Elektrokettenzug Modell: CPV 10-4 mit Elektrofahrwerk VTE (18 m/min)Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4.0 m/min, FEM 1Am		2.699,73 EUR
Elektrokettenzug Modell: CPVF 10-4 mit Elektrofahrwerk VTE (18 m/min)Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4/1 m/min, FEM 1Am		2.789,82 EUR
Elektrokettenzug Modell: CPV 10-8 mit Elektrofahrwerk VTE (18 m/min)Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8.0 m/min, FEM 1Am		3.087,81 EUR
Elektrokettenzug Modell: CPVF 10-8 mit Elektrofahrwerk VTE (18 m/min)Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8/2 m/min, FEM 1Am		3.229,38 EUR
Elektrokettenzug Modell: CPV 20-4 mit Elektrofahrwerk VTE (18 m/min)Tragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4.0 m/min, FEM 1Am		3.408,57 EUR
Elektrokettenzug Modell: CPVF 20-4 mit Elektrofahrwerk VTE (18 m/min)Tragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4/1 m/min, FEM 1Am		3.547,17 EUR
Elektrokettenzug Modell CPV 2-4 (mini)- 230V/1Ph/50Hz - ElektrofahrwerkTragkraft 250 kg
Hubgeschwindigkeit 4 m/min, Laststränge 1, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung, Fahrgeschwindigkeit 18 m		2.536,08 EUR
Elektrokettenzug Modell CPV 5-2 (mini)- 230V/1Ph/50Hz - ElektrofahrwerkTragkraft 500 kg
Hubgeschwindigkeit 2 m/min, Laststränge 2, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung, Fahrgeschwindigkeit 18 m		2.665,77 EUR
Elektrokettenzug Modell CPV 5-8- 230V/1Ph/50Hz - ElektrofahrwerkTragkraft 500 kg
Hubgeschwindigkeit 8 m/min, Laststränge 1, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung, Fahrgeschwindigkeit 18 m		2.843,28 EUR
Elektrokettenzug Modell CPV 10-4- 230V/1Ph/50Hz - ElektrofahrwerkTragkraft 1000 kg
Hubgeschwindigkeit 4 m/min, Laststränge 2, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung, Fahrgeschwindigkeit 18 m		3.051,18 EUR
Elektrokettenzug Modell CPV 10-4/1- 230V/1Ph/50Hz - ElektrofahrwerkTragkraft 1000 kg
Hubgeschwindigkeit 4 m/min, Laststränge 1, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung, Fahrgeschwindigkeit 18 m		3.815,46 EUR
Elektrokettenzug Modell CPV 20-2- 230V/1Ph/50Hz - ElektrofahrwerkTragkraft 2000 kg
Hubgeschwindigkeit 2 m/min, Laststränge 2, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung, Fahrgeschwindigkeit 18 m		4.038,21 EUR
Elektrokettenzug Modell: CPVF 2-18 mit ElektrofahrwerkTragkraft 250 kg 1/1
Standardhub 3.0 m, Hubgeschwindigkeit 18.0 m/min, Triebwerksgruppe 1Am/M4, Einschaltdauer 33/17 %, einschl. Schützsteuerung, Flanschbreite 58-180		2.587,46 EUR
Elektrokettenzug Modell: CPVF 5-18 mit ElektrofahrwerkTragkraft 500 kg 1/1
Standardhub 3.0 m, Hubgeschwindigkeit 18.0 m/min, Triebwerksgruppe 1Am/M4, Einschaltdauer 33/17 %, einschl. Schützsteuerung, Flanschbreite 58-180		3.185,69 EUR
Tragkraft Modell Ketten-
stränge		 Hubgeschwin-
digkeit		 Leistung
Hubmotor		 Triebwerks-
gruppe		 Netto-
gewicht		 Preis* bei 3 m
Hubhöhe		 Mehrpreis pro
m Mehrhub
250 kg CPV 2-8 (mini) 1 8 m/min 0,37 kW 1 Am/M4 47 kg 1.866,15 EUR 34,21 EUR/m
250 kg CPVF 2-8 (mini) 1 8 / 2 m/min 0,37/0,09 kW 1 Am/M4 48 kg 2.045,34 EUR 34,21 EUR/m
250 kg CPVF 2-18 1 18/4,5 m/min 0,75/0,18 kW 1 Am/M4 50 kg 2.587,46 EUR 35,97 EUR/m
500 kg CPV 5-4 2 4 m/min 0,37 kW 1 Am/M4 48 kg 2.568,06 EUR 56,65 EUR/m
500 kg CPVF 5-4 2 4 / 1 m/min 0,37/0,09 kW 1 Am/M4 49 kg 2.127,51 EUR 56,65 EUR/m
500 kg CPV 5-8 1 8 m/min 0,75 kW 1 Am/M4 49 kg 2.515,59 EUR 35,31 EUR/m
500 kg CPVF 5-8 1 8 / 2 m/min 0,75/0,18 kW 1 Am/M4 50 kg 2.614,59 EUR 35,31 EUR/m
500 kg CPVF 5-18 1 18/4,5 m/min 1,5/0,37 kW 1 Am/M4 59 kg 3.185,69 EUR 51,15 EUR/m
1000 kg CPV 10-4 2 4 m/min 0,75 kW 1 Am/M4 51 kg 2.699,73 EUR 58,85 EUR/m
1000 kg CPVF 10-4 2 4 / 1 m/min 0,75/0,18 kW 1 Am/M4 52 kg 2.789,82 EUR 58,85 EUR/m
1000 kg CPV 10-8 1 8 m/min 1,5 kW 1 Am/M4 84 kg 3.087,81 EUR 50,16 EUR/m
1000 kg CPVF 10-8 1 8 / 2 m/min 1,5/0,37 kW 1 Am/M4 85 kg 3.229,38 EUR 50,16 EUR/m
2000 kg CPV 20-4 2 4 m/min 1,5 kW 1 Am/M4 89 kg 3.408,57 EUR 88,55 EUR/m
2000 kg CPVF 20-4 2 4 / 1 m/min 1,5/0,37 kW 1 Am/M4 90 kg 3.547,17 EUR 88,55 EUR/m
2500 kg CPVF 25-8 1 8/2 m/min 3,6/0,9 kW 1Am/M4 85 kg 6.002,70 EUR 78,43 EUR/m
5000 kg CPVF 50-4 2 4 / 1 m/min 3,6/0,9 kW 1Am/M4 94 kg 6.695,70 EUR 144,87 EUR/m
* exkl. MwSt. Versandkostenfrei
* inkl. Elektrofahrwerk mit einer Trägerflanschbreite von - bis 58 - 180 mm und einer Fahrgeschw. von 18 m/min. Inkl. Kettenspeicher

Elektrokettenzug CPV - 230 V/ 50 Hz/ 1-phasig

Ausstattung
  • Haupthubgeschwindigkeit (CPV)
  • 3 m Standardhub
  • Elektrofahrwerk
  • Kettenspeicher
Vorteil Lichtstrom
Der Elektrokettenzug mit einer Anschlußspannung von 230 V/ 50 Hz ist für Lichtstrom ausgelegt. Rüstet man Ihn mit Zuleitung und Schuko-Stecker aus, kann er beispielsweise auf Baustellen oder auch in der Werkshalle leicht und flexibel umgehängt und ortsunabhängig eingesetzt werden. Für die Stromversorgung reicht eine übliche Haushaltssteckdose.
Tragkraft Modell** Ketten-
stränge		 Hubgeschwin-
digkeit		 Leistung
Hubmotor		 Triebwerks-
gruppe		 Netto-
gewicht		 Preis* bei 3 m
Hubhöhe		 Mehrpreis pro
m Mehrhub
250 kg CPV 2-4 (mini) 1 4 m/min 0,37 kW 1Bm/M3 24 kg 2.536,08 EUR 34,87 EUR/m
500 kg CPV 5-2 (mini) 2 2 m/min 0,37 kW 1Bm/M3 25 kg 2.665,77 EUR 57,75 EUR/m
500 kg CPV 5-8 1 8 m/min 0,75 kW 1Bm/M3 27 kg 2.843,28 EUR 35,97 EUR/m
1000 kg CPV 10-4 2 4 m/min 0,75 kW 1Bm/M3 28 kg 3.051,18 EUR 59,95 EUR/m
1000 kg CPV 10-4/1 1 4 m/min 1,5 kW 1Bm/M3 58 kg 3.815,46 EUR 51,15 EUR/m
2000 kg CPV 20-2 2 2 m/min 1,5 kW 1Bm/M3 63 kg 4.038,21 EUR 90,31 EUR/m
* exkl. MwSt., Versandkostenfrei
** inkl. Elektrofahrwerk VTE-A 18 m/min (für Flanschbreite "A" 58-180 mm)


Video zum Gerät und seinen Anwendungsmöglichkeiten!

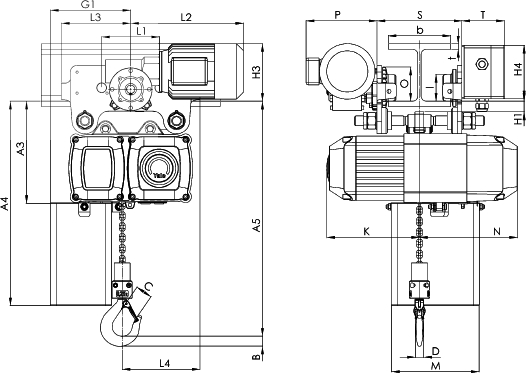

Abmessungen

Modell CPV/CPVF mit Aufhängebügel,<br>250-1000 kg, einsträngig Modell CPV/CPVF mit Aufhängebügel,
250-1000 kg, einsträngig
Modell CPV/CPVF mit Aufhängebügel,<br>500-2000 kg, zweisträngig Modell CPV/CPVF mit Aufhängebügel,
500-2000 kg, zweisträngig
Modell CPV/CPVF mit Traghaken,<br>250-2000 kg mit Traghaken,
250-2000 kg

Modell Abmessungen in mm
CPV/CPVF 2-8 CPV/CPVF 5-4 CPV/CPVF 5-8
CPV/CPVF 2-18		 CPV/CPVF 10-4 CPV/CPVF 10-8
CPV/CPVF 5-18		 CPV/CPVF 20-4
A 357 393 357 430 431 528
A1 196 196 196 196 234 234
A2 (Gr.I) 476 476 476 476 564 564
A2 (Gr.II) 526 526 526 526 644 644
A2 (Gr.III) 606 606 606 606 734 734
A2 (Gr.IV) 798 798 798 798 934 934
B 22 22 22 29 29 37
B1 15 15 15 15 20 20
C 29 29 29 35 35 40
C1 38 38 38 38 45 45
C2 105 105 105 105 154 154
D 15 15 15 21 21 26
D1 15 15 15 15 15 15
E 277 277 277 277 326 326
G 120 144 120 144 140 173
G1 (Gr.I) 142 166 142 166 175 208
G1 (Gr.II) 162 186 162 186 175 208
G1 (Gr.III) 162 186 162 186 175 208
G1 (Gr.IV) 162 186 162 186 175 208
H 157 133 157 133 186 154
H2 158 158 158 158 186 154
K(CPV) 208 208 208 208 285 285
K(CPVF) 208 208 208 208 285 285
M(Gr.I) 162 162 162 162 209 209
M(Gr.II) 197 197 197 197 209 209
M(Gr.III) 197 197 197 197 209 209
M(Gr.IV) 197 197 197 197 209 209
N* 219 219 219 219 274 274
A3 228 228 228 228 263 263
A4 (Gr.I) 508 508 508 508 593 593
A4 (Gr.II) 558 558 558 558 673 673
A4 (Gr.III) 638 638 638 638 768 768
A4 (Gr.IV) 830 830 830 830 968 968
A5 389 425 389 462 460 558
b A = 58 - 180 /
B = 180 - 300		 A = 58 - 180 /
B = 180 - 300		 A = 58 - 180 /
B = 180 - 300		 A = 58 - 180 /
B = 180 - 300		 A = 58 - 180 /
B = 180 - 300		 A = 58 - 180 /
B = 180 - 300
H1 24 24 24 24 23 23
H3 129 129 129 129 129 129
H4 (VTG) 95 95 95 95 95 95
H4 (VTE) 142 142 142 142 142 142
I (Rollf.) 72 72 72 72 96 96
I (Haspelf.) 77 77 77 77 98 98
L (VTP/VTG) 310 310 310 310 360 360
L1 130 130 130 130 150 150
L2 (CPV) 255 255 255 255 255 255
L2 (CPVF) 263 263 263 263 263 263
L3 155 155 155 155 180 180
L4 161 161 161 161 203 203
O 60 60 60 60 80 80
P 200 200 200 200 200 200
P1 246 246 246 246 246 246
S b+50 b+50 b+50 b+50 b+54 b+54
T 94 94 94 94 94 94
tmax. 19 19 19 19 19 19
*für 230V, 1Ph, 50Hz: +35mm
Modell CPV/CPVF, Festverbindung mit Elektrofahrwerk Modell CPV/CPVF mit Festverbindung mit Elektrofahrwerk
Modell CPV/CPVF, Festverbindung mit Roll- oder Haspelfahrwerk Modell CPV/CPVF, Festverbindung mit Roll- oder Haspelfahrwerk
