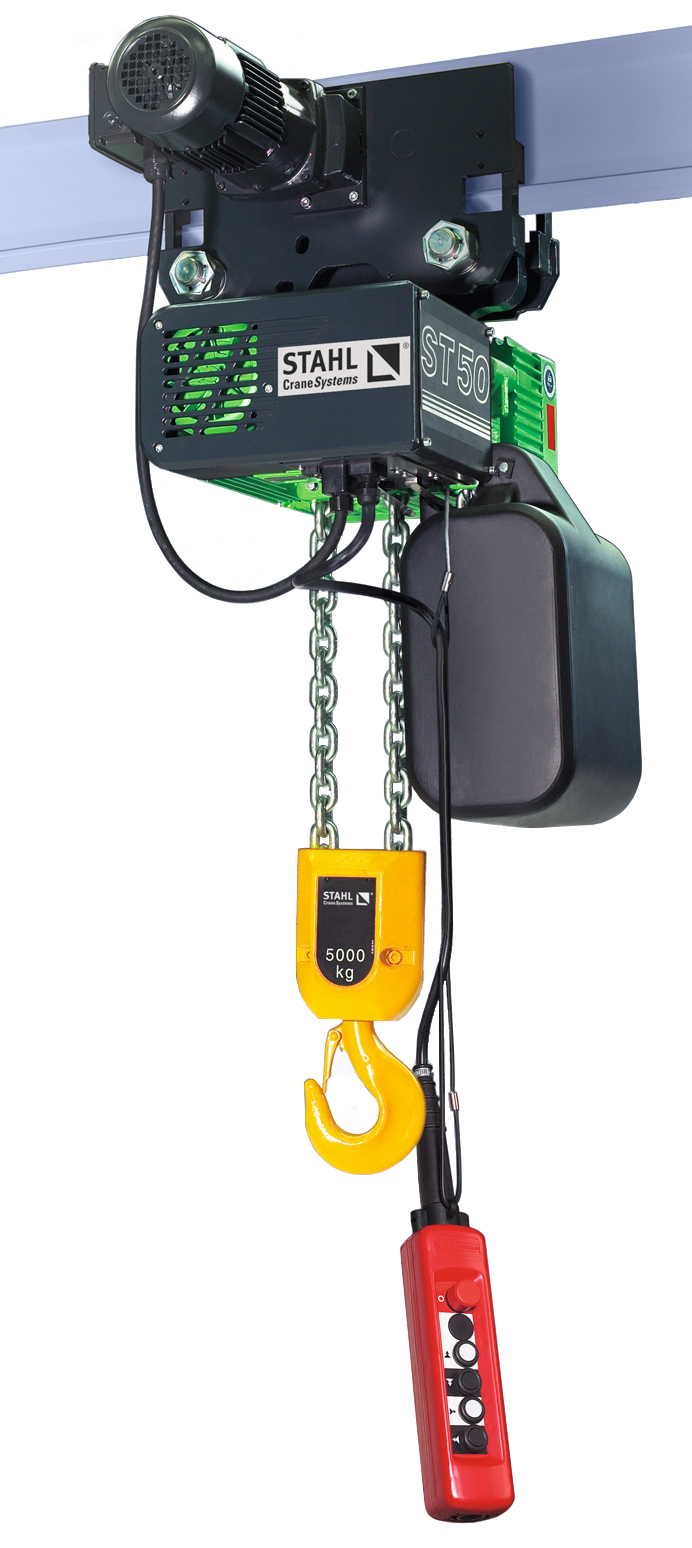

STAHL CraneSystems - Typ ST ROBUST✔ + LANGLEBIG✔
Elektrokettenzug mit ElektrofahrwerkSTAHL CraneSystems bietet mit seinem Kettenzugprogramm ST eines der markantesten und umfangreichsten Angebote weltweit. Ein unter Kennern geschätzter robuster Klassiker und zugleich kraftvoll, zuverlässig und anspruchslos. Der Kettenzug ST ist ein anerkanntes Qualitätsprodukt auf höchstem Niveau. Mit 3 Varianten stellen wir Ihnen hier das Schnelllieferprogramm der Serie ST von STAHL CraneSystems für den Tragfähigkeitsbereich von 250 kg bis 2.000 kg zur Verfügung. Die Kettenzüge können stationär mit Aufhängehaken oder Öse, starrer Befestigung, Elektrofahrwerk oder mit Elektrofahrwerk eingesetzt werden.
Katalog
Ausführung
- Standardhub 3 m inkl. Kettenspeicher
- Aufhängung mit Elektrofahrwerk
- Zulässige Umgebungstemperatur -20° C ... +40° C
- Anschlussspannung 400 V, 50 Hz
- Schutzart nach IP 55
- Mit Schützsteuerung und 48 V Steuerspannung
- Steuerleitungslänge bei 3 m Hubhöhe 1,8 m
- Triebwerksgruppe 1Am/M4
- Fahrgeschwindigkeit Elektrofahrwerk 20/5 m/min
/StahlCraneSystems/Kettenzug_ST_Elektrofahrwerk.php
| Typ | Preis | |
| Stahl CraneSystems - Elektrokettenzug mit Elektrofahrwerk Typ ST 0502-8/2 1/1 | Tragfähigkeit 250 kg Hub 3,0 m, Hubgeschwindigkeit 8/2 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher | 1.911,25 EUR |
| Stahl CraneSystems - Elektrokettenzug mit Elektrofahrwerk Typ ST 0502-8/2 2/1 | Tragfähigkeit 500 kg Hub 3,0 m, Hubgeschwindigkeit 4/1 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher | 2.035,00 EUR |
| Stahl CraneSystems - Elektrokettenzug mit Elektrofahrwerk Typ ST 1005-8/2 1/1 | Tragfähigkeit 500 kg Hub 3,0 m, Hubgeschwindigkeit 8/2 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher | 2.378,75 EUR |
| Stahl CraneSystems - Elektrokettenzug mit Elektrofahrwerk Typ ST 1005-8/2 2/1 | Tragfähigkeit 1000 kg Hub 3,0 m, Hubgeschwindigkeit 4/1 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher | 2.530,00 EUR |
| Stahl CraneSystems - Elektrokettenzug mit Elektrofahrwerk Typ ST 2010-8/2 1/1 | Tragfähigkeit 1000 kg Hub 3,0 m, Hubgeschwindigkeit 8/2 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher | 3.080,00 EUR |
| Stahl CraneSystems - Elektrokettenzug mit Elektrofahrwerk Typ ST 2010-8/2 2/1 | Tragfähigkeit 2000 kg Hub 3,0 m, Hubgeschwindigkeit 4/1 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher | 3.368,75 EUR |
| Tragkraft | Typ | Ketten- stränge |
Hubgeschwin- digkeit |
Max. Hubhöhe |
Flanschbreite von - bis |
Netto- gewicht |
Preis* bei 3 m Hubhöhe |
Mehrpreis pro Meter Mehrhub |
| 250 kg | ST 0502-8/2 | 1 | 8 / 2 m/min | 7,0 m | 58 - 300 mm | 42 kg | 1.911,25 EUR | 22,00 EUR/m |
| 500 kg | ST 0502-8/2 | 2 | 4 / 1 m/min | 3,5 m | 58 - 300 mm | 42 kg | 2.035,00 EUR | 44,00 EUR/m |
| 500 kg | ST 1005-8/2 | 1 | 8 / 2 m/min | 12,0 m | 58 - 300 mm | 59 kg | 2.378,75 EUR | 34,38 EUR/m |
| 1000 kg | ST 1005-8/2 | 2 | 4 / 1 m/min | 6,0 m | 58 - 300 mm | 62 kg | 2.530,00 EUR | 68,75 EUR/m |
| 1000 kg | ST 2010-8/2 | 1 | 8 / 2 m/min | 8,0 m | 58 - 300 mm | 88 kg | 3.080,00 EUR | 41,25 EUR/m |
| 2000 kg | ST 2010-8/2 | 2 | 4 / 1 m/min | 4,0 m | 66 - 300 mm | 110 kg | 3.368,75 EUR | 82,50 EUR/m |
* exkl. MwSt. zzgl. Versandkosten
Abmessungen: Elektrokettenzug ST mit Elektrofahrwerk

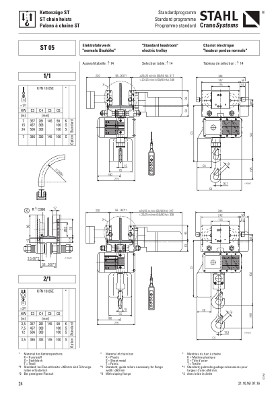

Abmessungen: Kettenzug ST-05 Elektrofahrwerk

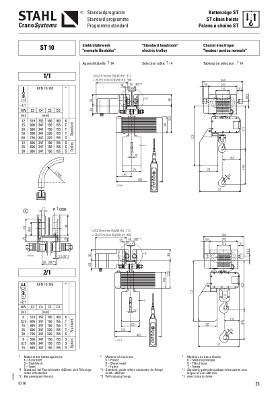

Abmessungen: Kettenzug ST-10 Elektrofahrwerk

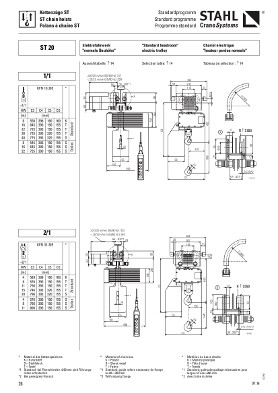

Abmessungen: Kettenzug ST-20 Elektrofahrwerk
Mögliche Varianten mit dem Kettenzug ST
Eine Vielzahl an Bauformen und Fahrwerksvarianten des Kettenzug ST ermöglicht die Umsetzung unterschiedlichster Anforderungen im Kran und Anlagenbau. Ganz individuell auf Ihre spezifischen Bedürfnisse zugeschnitten als stationäres Hubgerät oder für den Einsatz mit Fahrwerk. Die Fahrwerke sind standardmäßig mit einer Fahrgeschwindigkeit ausgestattet, optional können die Motoren mit zwei Geschwindigkeiten geliefert werden. Aber auch hier sind wir offen für Ihre Wünsche. Die Kettenzüge der Baureihe ST sind weltweit dafür bekannt, dass sie flexibel und vielseitig eingesetzt werden können. Kompakte Baumaße und extrem kurze Anfahrmaße helfen, die Werkshalle optimal auszunutzen.
Elektrofahrwerk
Die leichtgängigen Elektrofahrwerke für den Kettenzug ST 05 und ST10 1/1 sind in der Standardausführung mit Öse oder Haken pendelnd mit dem Kettenzug verbunden. Auf Wunsch ist eine starre Verbindung mit dem Kettenzug möglich. Mit dem Elektrofahrwerk bleibt die niedrige Bauhöhe erhalten. Optionale Radfangsicherungen machen Ihren Arbeitsplatz sicherer.Drehgestellfahrwerk
Für häufige Kurvenfahrten und enge Radien steht das Drehgestellfahrwerk zur Verfügung. Je nach Kurvenradius, Laufbahnflanschbreite oder Nutzung wird es mit einem oder zwei Laufmotoren ausgestattet. Die seitlichen Führungsrollen fahren mit geringstem Verschleiß. Das Drehgestellfahrwerk ist für eine Tragfähigkeit bis 6.300 kg ausgelegt.
Elektrofahrwerk ›normale Bauhöhe‹
Das ruhig laufende Elektrofahrwerk hat schon in der normalen Bauhöhe ein kurzes Hakenmaß für große Hakenwege.Elektrofahrwerk ›kurze Bauhöhe‹
Das ruhig laufende Elektrofahrwerk kann auch mit dem Kettenzug ST ›kurze Bauhöhe‹ kombiniert werden, was die Bauhöhe noch einmal um 33 % reduziert.
Die Super Kurze Katze STK
Wenn Sie keinen Millimeter Hubhöhe verschenken wollen, dann ist die Super Kurze Katze STK von STAHL CraneSystems genau das Richtige. Schon die Bauweise der Kurzen Katze bringt enorme Platzvorteile. Der Kettenzug ist schräg angeordnet, wodurch eine Umlenkrolle entfallen kann. Dies verringert die Bauhöhe um 33 %. Die Super Kurze Katze dagegen erreicht mit der um 60 % reduzierten Bauhöhe maximale Hakenwege vor allem in äußerst niedrigen Räumen. Sie hat ihren Namen zu Recht. Der Abstand von der Trägerunterkante zum Hakengrund beträgt gerade einmal 210 mm bei 5.000 kg Tragfähigkeit und nur 185 mm bei 3.200 kg Tragfähigkeit. Diese Abmessungen sind extrem gering und derzeit einmalig. Die hierbei verwendeten, senkrecht montierten Kettenzüge basieren auf den Standardkomponenten des Kettenzugprogramms ST von STAHL CraneSystems.Der patentierte Kettentrieb ist einzigartig. Zwei getrennte, synchron laufende Ketten wirken auf eine Hakenflasche. Das Heben und exakte Positionieren der Last erfolgt schaukel- und schwingungsfrei.
Ausführung ›Z‹
Die Lasthaken befinden sich jeweils links und rechts des Kettenzugs.Ausführung ›E‹
Die Lasthaken befinden sich auf einer Seite des Kettenzugs.
Doppelkettenzug stationär
Der Kettenzug STD wird an die Lastbreite angepasst und starr an einer Unterkonstruktion montiert.Big Bag STB
Die Big Bag-Ausführung ist für Traglasten bis 3.200 kg ausgelegt. Die Besonderheit ist der frei wählbare Abstand zwischen Kettenzug und Lasthaken, was das Heben sperriger Lasten oder Big Bags bis zur höchsten Hakenstellung, ohne Störkanten wie Fahrwerk, Kettenzug oder Kettenspeicher, ermöglicht.
