Yale - Modell CPE
Elektrokettenzug stationär mit TraghakenDie Elektrokettenzüge der Baureihe CPE sind Qualitätserzeugnisse für den professionellen Einsatz. Sie überzeugen durch hohe Leistungsdichte und lange Lebensdauer. Durch die klare Aufteilung der Bauelemente ist eine einfache und kostengünstige Wartung gewährleistet.
Ausstattung und Verarbeitung
- Das serienmäßige, im Ölbad laufende Planetengetriebe zeichnet sich durch besondere Laufruhe aus.
- Die Anordnung der Bauelemente ergibt eine geringe Bauhöhe.
- Die Geräte sind in der Standardausführung direktgesteuert. Optional 42V.
- Das 5-taschige Lastkettenrad aus hochwertigem Einsatzstahl ist perfekt auf die Lastkette abgestimmt.
5-taschiges Lastkettenrad für das Modell CPE - Einsatzgehärtete und verzinkte Rundstahlkette.
- Der belastbare Käfigläufermotor hat eine nachstellbare Federdruckbremse, welche die Last auch bei Stromausfall sicher hält.
- Der Motor ist für hohe Einschaltzeiten ausgelegt.
- Ausgerüstet mit Motor-Überhitzungsschutz durch Bi-Metallfühler, aktivierbar durch optionale Niederspannungssteuerung.
- Standard Betriebsspannung: 400 V, 3 Phasen, 50 Hz - Spannung.
- Motor in Schutzart IP 54, Isolationsklasse F, Steuerschalter IP 65 mit Not-Aus-Taster.
Bedienungsanl.
Katalog
Optional zum Elektrokettenzug
- Flexibler Kettenspeicher
Flexibler Kettenspeicher - 42 V Schützsteuerung
- Verschiedene Betriebsspannungen
- Traghaken um 90° versetzt
- Motor mit Niro-Bremse
- Kette aus rostfreiem Stahl
- Hub-Endabschaltung
/Yale/EKettenzug/Yale_Typ_CPE.php
| Typ | Preis | |
| Elektrokettenzug Modell: CPE 16-8 station | Tragkraft 1600 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,0 m/min | 3.594,18 EUR |
| Elektrokettenzug Modell: CPEF 16-8 station | Tragkraft 1600 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,0 / 2,0 m/min | 3.861,35 EUR |
| Elektrokettenzug Modell: CPE 20-8 station | Tragkraft 2000 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,0 m/min | 3.594,18 EUR |
| Elektrokettenzug Modell: CPEF 20-8 station | Tragkraft 2000 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,0 / 2,0 m/min | 3.861,35 EUR |
| Elektrokettenzug Modell: CPE 25-5 station | Tragkraft 2500 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,0 m/min | 3.594,18 EUR |
| Elektrokettenzug Modell: CPEF 25-5 station | Tragkraft 2500 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,0 / 1,25 m/min | 3.861,35 EUR |
| Elektrokettenzug Modell: CPE 30-5 station | Tragkraft 3000 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,0 m/min | 3.594,18 EUR |
| Elektrokettenzug Modell: CPEF 30-5 station | Tragkraft 3000 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,0 / 1,25 m/min | 3.861,35 EUR |
| Elektrokettenzug Modell: CPE 32-4 station | Tragkraft 3200 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,0 m/min | 3.957,18 EUR |
| Elektrokettenzug Modell: CPEF 32-4 station | Tragkraft 3200 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,0 / 1,0 m/min | 4.234,03 EUR |
| Elektrokettenzug Modell: CPE 40-4 station | Tragkraft 4000 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,0 m/min | 3.957,18 EUR |
| Elektrokettenzug Modell: CPEF 40-4 station | Tragkraft 4000 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,0 / 1,0 m/min | 4.234,03 EUR |
| Elektrokettenzug Modell: CPE 50-2 station | Tragkraft 5000 kg Standardhub 3,0 m, Hubgeschwindigkeit 2,5 m/min | 3.957,18 EUR |
| Elektrokettenzug Modell: CPEF 50-2 station | Tragkraft 5000 kg Standardhub 3,0 m, Hubgeschwindigkeit 2,5 / 0,6 m/min | 4.234,03 EUR |
| Elektrokettenzug Modell: CPE 75-1,6 station | Tragkraft 7500 kg Standardhub 3,0 m, Hubgeschwindigkeit 1,6 m/min | 7.044,14 EUR |
| Elektrokettenzug Modell: CPEF 75-1,6 station | Tragkraft 7500 kg Standardhub 3,0 m, Hubgeschwindigkeit 1,6 / 0,4 m/min | 7.318,08 EUR |
| Elektrokettenzug Modell: CPE 100-2 station | Tragkraft 10000 kg Standardhub 3,0 m, Hubgeschwindigkeit 2,5 m/min | EUR |
| Elektrokettenzug Modell: CPEF 100-2 station | Tragkraft 10000 kg Standardhub 3,0 m, Hubgeschwindigkeit 2,5 / 0,6 m/min | EUR |
| Tragkraft | Modell | Ketten- stränge |
Hubge- schwindigkeit |
Hubmotor | ED | TrwGr | Gewicht | Preis * | Mehrhub- höhe |
| 1600 kg | CPE 16-8 | 1 | 8 m/min | 2,3 kW | 40 % | 1Am | 88 kg | 3.594,18 EUR | 83,60 EUR/m |
| 1600 kg | CPEF 16-8 | 1 | 8/2 m/min | 2,3/0,58 kW | 40/20 % | 1Am | 93 kg | 3.861,35 EUR | 83,60 EUR/m |
| 2000 kg | CPE 20-8 | 1 | 8 m/min | 2,8 kW | 25 % | 1Bm | 88 kg | 3.594,18 EUR | 83,60 EUR/m |
| 2000 kg | CPEF 20-8 | 1 | 8/2 m/min | 2,8/0,7 kW | 25/15 % | 1Bm | 93 kg | 3.861,35 EUR | 83,60 EUR/m |
| 2500 kg | CPE 25-5 | 1 | 5 m/min | 2,3 kW | 40 % | 1Am | 88 kg | 3.594,18 EUR | 83,60 EUR/m |
| 2500 kg | CPEF 25-5 | 1 | 5/1,25 m/min | 2,3/0,58 kW | 40/20 % | 1Am | 93 kg | 3.861,35 EUR | 83,60 EUR/m |
| 3000 kg | CPE 30-5 | 1 | 5 m/min | 2,8 kW | 25 % | 1Bm | 88 kg | 3.594,18 EUR | 83,60 EUR/m |
| 3000 kg | CPEF 30-5 | 1 | 5/1,25 m/min | 2,8/0,7 kW | 25/15 % | 1Bm | 93 kg | 3.861,35 EUR | 83,60 EUR/m |
| 3200 kg | CPE 32-4 | 2 | 4 m/min | 2,3 kW | 40 % | 1Am | 107 kg | 3.957,18 EUR | 150,04 EUR/m |
| 3200 kg | CPEF 32-4 | 2 | 4/1 m/min | 2,3/0,58 kW | 40/20 % | 1Am | 112 kg | 4.234,03 EUR | 150,04 EUR/m |
| 4000 kg | CPE 40-4 | 2 | 4 m/min | 2,8 kW | 25 % | 1Bm | 107 kg | 3.957,18 EUR | 150,04 EUR/m |
| 4000 kg | CPEF 40-4 | 2 | 4/1 m/min | 2,8/0,7 kW | 25/15 % | 1Bm | 112 kg | 4.234,03 EUR | 150,04 EUR/m |
| 5000 kg | CPE 50-2 | 2 | 2,5 m/min | 2,3 kW | 40 % | 1Am | 107 kg | 3.957,18 EUR | 150,04 EUR/m |
| 5000 kg | CPEF 50-2 | 2 | 2,5/0,6 m/min | 2,3/0,58 kW | 40/20 % | 1Am | 112 kg | 4.234,03 EUR | 150,04 EUR/m |
| 7500 kg | CPE 75-1,6 | 3 | 1,6 m/min | 2,8 kW | 25 % | 1Am | - | 7.044,14 EUR | 216,48 EUR/m |
| 7500 kg | CPEF 75-1,6 | 3 | 1,6/0,4 m/min | 2,8/0,58 kW | 40/20 % | 1Am | - | 7.318,08 EUR | 216,48 EUR/m |

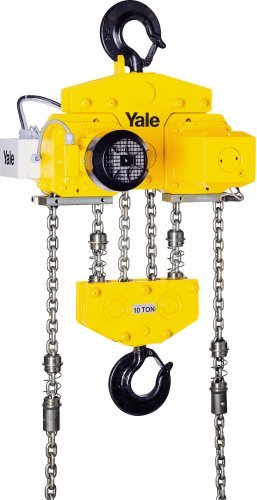

| 10000 kg | CPE 100-2 | 2x2 | 2,5 m/min | 2x2,3 kW | 40 % | 1Am | 282 kg | - | - |
| 10000 kg | CPEF 100-2 | 2x2 | 2,5/0,6 m/min | 2x2,3/0,58 kW | 40/20 % | 1Am | 287 kg | - | - |
* inkl. Schützensteuerung und NOT-AUS im Steuerschalter, Versorgungsspannung 400 Volt/ 3 Ph/ 50 Hz, Triebwerksgruppe 1Am, inkl. Kettenspeicher
* exkl. MwSt. Versandkostenfrei
* exkl. MwSt. Versandkostenfrei

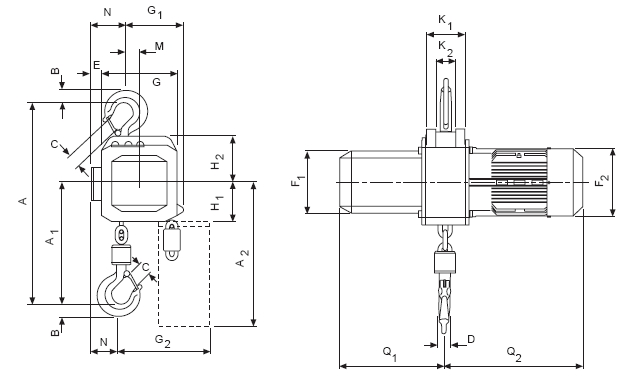

Modell CPE mit Traghaken, einsträngig 1.600 - 3.000 kg
| Modell | Abmessungen in mm | ||||||||
| CPE/CPEF 16-8 |
CPE/CPEF 20-8 |
CPE/CPEF 25-5 |
CPE/CPEF 30-5 |
CPE/CPEF 32-4 |
CPE/CPEF 40-4 |
CPE/CPEF 50-2 |
CPE/CPEF 75-3 |
CPE/CPEF 100-2 |
|
| A | 516 | 516 | 516 | 516 | 681 | 681 | 681 | 950 | 1068 |
| A1 | 286 | 2836 | 286 | 286 | 428 | 428 | 428 | 479 | 651 |
| A2 (13m) | 430 | 430 | 430 | 430 | 430 | 430 | 430 | - | - |
| A2 (21m) | 530 | 530 | 530 | 530 | 530 | 530 | 530 | 530 | 555 |
| B | 35 | 35 | 35 | 35 | 45 | 45 | 45 | 60 | 60 |
| C | 37 | 37 | 37 | 37 | 46 | 46 | 46 | 52 | 52 |
| D | 24 | 24 | 24 | 24 | 30 | 30 | 30 | 40/45 | 40/45 |
| E | 24 | 24 | 24 | 24 | 24 | 24 | 24 | - | - |
| F1 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| F2 | 178 | 178 | 178 | 178 | 178 | 178 | 178 | 178 | 178 |
| G | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 705 |
| G1 | 180 | 180 | 180 | 180 | 140 | 140 | 140 | 268 | 315 |
| G2 (13m) | 257 | 257 | 257 | 257 | 218 | 218 | 218 | - | - |
| G2 (21m) | 277 | 277 | 277 | 277 | 238 | 238 | 238 | 345 | 408 |
| H1 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 135 |
| H2 | 135 | 135 | 135 | 135 | 135 | 135 | 135 | 307 | 256 |
| K1 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 92 | 92 |
| K2 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 62 | 62 |
| M | 50,0 | 50,0 | 50,0 | 50,0 | 9,6 | 9,6 | 9,6 | 248 | - |
| N | 84 | 84 | 84 | 84 | 124 | 124 | 124 | 136 | 390 |
| Q1 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 272 | 280 |
| Q2 (CPE) | 362 | 362 | 362 | 362 | 362 | 362 | 362 | 362 | 362 |
| Q2 (CPEF) | 417 | 417 | 417 | 417 | 417 | 417 | 417 | 417 | 417 |

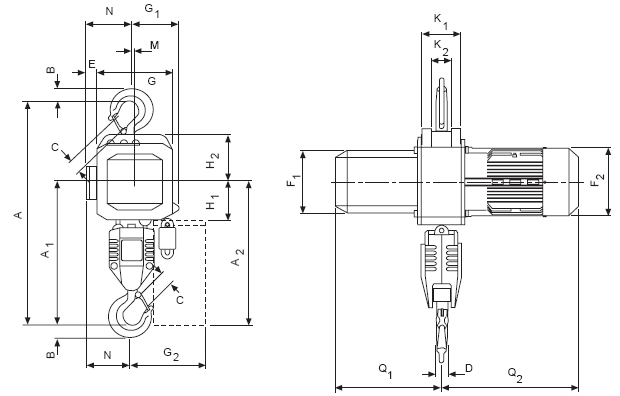

Modell CPE mit Traghaken, zweisträngig 3.200 - 5.000 kg
