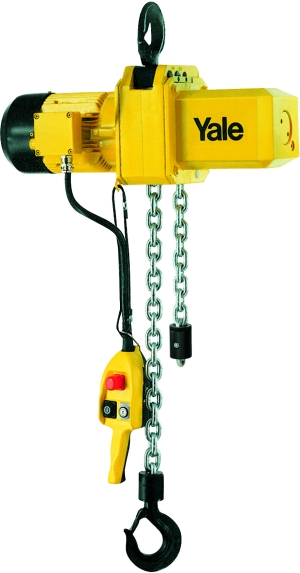

Yale - Modell CPE
Elektrokettenzug mit Haspelfahrwerk VTGPreis inkl. Haspelfahrwerk mit einer Trägerflanschbreite von - bis 98 - 180 mm
Die Geräte der Baureihe CPE sind Qualitätserzeugnisse für den professionellen Einsatz. Sie überzeugen durch hohe Leistungsdichte und lange Lebensdauer. Durch die klare Aufteilung der Bauelemente ist eine einfache und kostengünstige Wartung gewährleistet.
Ausstattung und Verarbeitung
- Mit besonders laufruhigem im Ölbad laufendem Planetengetriebe.
- Die Anordnung der Bauelemente ergibt eine geringe Bauhöhe.
- Die Geräte sind in der Standardausführung direktgesteuert. Optional 42V.
- Das 5-taschige Lastkettenrad aus hochwertigem Einsatzstahl ist perfekt auf die Lastkette abgestimmt.
5-taschiges Lastkettenrad für das Modell CPE - Einsatzgehärtete und verzinkte Rundstahlkette.
- Der belastbare Käfigläufermotor hat eine nachstellbare Federdruckbremse, welche die Last auch bei Stromausfall sicher hält.
- Der Motor ist für hohe Einschaltzeiten ausgelegt.
- Ausgerüstet mit Motor-Überhitzungsschutz durch Bi-Metallfühler.
- 400 oder 230 V, 3 Phasen, 50 Hz, bzw. 460 oder 230 V, 3 Phasen, 60 Hz.
- Motor in Schutzart IP 54, Isolationsklasse F.
Optional
- Flexibler Kettenspeicher

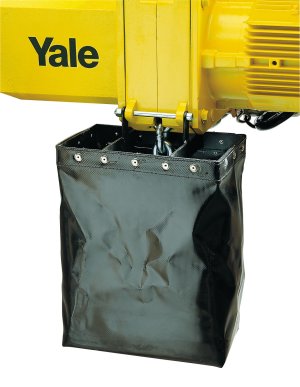

Flexibler Kettenspeicher - 42 V Niederspannungssteuerung
- Verschiedene Betriebsspannungen auf Anfrage
- Traghaken um 90° versetzt
- Motor mit Niro-Bremse
- Kette aus rostfreiem Stahl
- Endabschaltung in der höchsten und tiefsten Hakenstellung
/Yale/EKettenzug/Yale_Typ_CPE_m_Haspelfahrwerk.php
| Typ | Preis | |
| Elektrokettenzug Modell: CPE 16-8 mit Haspelfahrwerk | Tragkraft 1600 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,0 m/min | 4.530,24 EUR |
| Elektrokettenzug Modell: CPEF 16-8 mit Haspelfahrwerk | Tragkraft 1600 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,0 / 2,0 m/min | 4.798,38 EUR |
| Elektrokettenzug Modell: CPE 20-8 mit Haspelfahrwerk | Tragkraft 2000 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,0 m/min | 4.530,24 EUR |
| Elektrokettenzug Modell: CPEF 20-8 mit Haspelfahrwerk | Tragkraft 2000 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,0 / 2,0 m/min | 4.798,38 EUR |
| Elektrokettenzug Modell: CPE 25-5 mit Haspelfahrwerk | Tragkraft 2500 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,0 m/min | 4.530,24 EUR |
| Elektrokettenzug Modell: CPEF 25-5 mit Haspelfahrwerk | Tragkraft 2500 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,0 / 1,25 m/min | 4.798,38 EUR |
| Elektrokettenzug Modell: CPE 30-5 mit Haspelfahrwerk | Tragkraft 3000 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,0 m/min | 4.530,24 EUR |
| Elektrokettenzug Modell: CPEF 30-5 mit Haspelfahrwerk | Tragkraft 3000 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,0 / 1,25 m/min | 4.798,38 EUR |
| Elektrokettenzug Modell: CPE 32-4 mit Haspelfahrwerk | Tragkraft 3200 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,0 m/min | 4.895,18 EUR |
| Elektrokettenzug Modell: CPEF 32-4 mit Haspelfahrwerk | Tragkraft 3200 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,0 / 1,0 m/min | 5.171,06 EUR |
| Elektrokettenzug Modell: CPE 40-4 mit Haspelfahrwerk | Tragkraft 4000 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,0 m/min | 4.895,18 EUR |
| Elektrokettenzug Modell: CPEF 40-4 mit Haspelfahrwerk | Tragkraft 4000 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,0 / 1,0 m/min | 5.171,06 EUR |
| Elektrokettenzug Modell: CPE 50-2 mit Haspelfahrwerk | Tragkraft 5000 kg Standardhub 3,0 m, Hubgeschwindigkeit 2,5 m/min | 4.895,18 EUR |
| Elektrokettenzug Modell: CPEF 50-2 mit Haspelfahrwerk | Tragkraft 5000 kg Standardhub 3,0 m, Hubgeschwindigkeit 2,5 / 0,6 m/min | 5.171,06 EUR |
| Elektrokettenzug Modell: CPE 75-1,6 mit Haspelfahrwerk | Tragkraft 7500 kg Standardhub 3,0 m, Hubgeschwindigkeit 1,6 m/min | EUR |
| Elektrokettenzug Modell: CPEF 75-1,6 mit Haspelfahrwerk | Tragkraft 7500 kg Standardhub 3,0 m, Hubgeschwindigkeit 1,6 / 0,4 m/min | EUR |
| Elektrokettenzug Modell: CPE 100-2 mit Haspelfahrwerk | Tragkraft 10000 kg Standardhub 3,0 m, Hubgeschwindigkeit 2,5 m/min | EUR |
| Elektrokettenzug Modell: CPEF 100-2 mit Haspelfahrwerk | Tragkraft 10000 kg Standardhub 3,0 m, Hubgeschwindigkeit 2,5 / 0,6 m/min | EUR |
| Tragkraft | Modell | Ketten- stränge |
Hubge- schwindigkeit |
ED | Gewicht | Preis* bei 3 m Hubhöhe |
Mehrhub- höhe |
| 1600 kg | CPE 16-8 | 1 | 8 m/min | 40 % | 154 kg | 4.530,24 EUR | 83,60 EUR/m |
| 1600 kg | CPEF 16-8 | 1 | 8 / 2 m/min | 40/20 % | 159 kg | 4.798,38 EUR | 83,60 EUR/m |
| 2000 kg | CPE 20-8 | 1 | 8 m/min | 25 % | 154 kg | 4.530,24 EUR | 83,60 EUR/m |
| 2000 kg | CPEF 20-8 | 1 | 8/2 m/min | 25/15 % | 159 kg | 4.798,38 EUR | 83,60 EUR/m |
| 2500 kg | CPE 25-5 | 1 | 5 m/min | 40 % | 154 kg | 4.530,24 EUR | 83,60 EUR/m |
| 2500 kg | CPEF 25-5 | 1 | 5/1,25 m/min | 40/20 % | 159 kg | 4.798,38 EUR | 83,60 EUR/m |
| 3000 kg | CPE 30-5 | 1 | 5 m/min | 25 % | 154 kg | 4.530,24 EUR | 83,60 EUR/m |
| 3000 kg | CPEF 30-5 | 1 | 5/1,25 m/min | 25/15 % | 159 kg | 4.798,38 EUR | 83,60 EUR/m |
| 3200 kg | CPE 32-4 | 2 | 4 m/min | 40 % | 173 kg | 4.895,18 EUR | 150,04 EUR/m |
| 3200 kg | CPEF 32-4 | 2 | 4/1 m/min | 40/20 % | 178 kg | 5.171,06 EUR | 150,04 EUR/m |
| 4000 kg | CPE 40-4 | 2 | 4 m/min | 25 % | 173 kg | 4.895,18 EUR | 150,04 EUR/m |
| 4000 kg | CPEF 40-4 | 2 | 4/1 m/min | 25/15 % | 178 kg | 5.171,06 EUR | 150,04 EUR/m |
| 5000 kg | CPE 50-2 | 2 | 2,5 m/min | 40 % | 173 kg | 4.895,18 EUR | 150,04 EUR/m |
| 5000 kg | CPEF 50-2 | 2 | 2,5/0,6 m/min | 40/20 % | 178 kg | 5.171,06 EUR | 150,04 EUR/m |
* inkl. Schützensteuerung und NOT-AUS im Steuerschalter, Versorgungsspannung 400 Volt/ 3 Ph/ 50 Hz, Triebwerksgruppe 1Am, inkl. Kettenspeicher
* exkl. MwSt. Versandkostenfrei
* exkl. MwSt. Versandkostenfrei

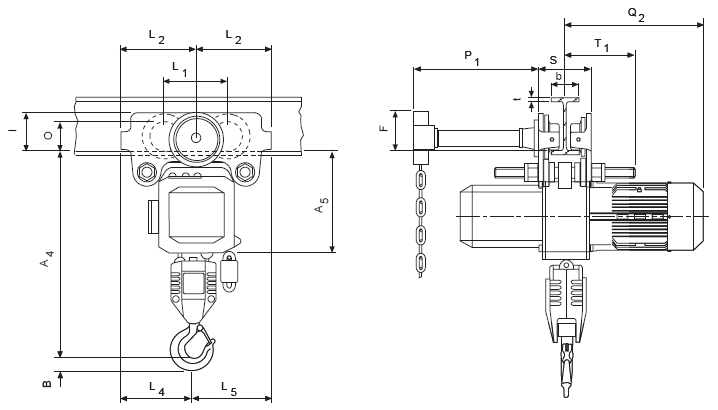

Modell CPE mit Roll- oder Haspelfahrwerk
| Modell | Abmessungen in mm | |||||||
| CPE/CPEF 16-8 |
CPE/CPEF 20-8 |
CPE/CPEF 25-5 |
CPE/CPEF 30-5 |
CPE/CPEF 32-4 |
CPE/CPEF 32-4 |
CPE/CPEF 50-2 |
CPE/CPEF 100-2 |
|
| A3 | 143 | 143 | 143 | 143 | 143 | 143 | 143 | 110 |
| A4 | 465 | 465 | 465 | 465 | 615 | 615 | 615 | 965 |
| A5 | 298 | 298 | 298 | 298 | 298 | 298 | 298 | 450 |
| A6 | 178 | 178 | 178 | 178 | 178 | 178 | 178 | 170 |
| b | A = 98 - 180 / B = 180 - 300 | |||||||
| F | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 103 |
| I | 142,5 | 142,5 | 142,5 | 142,5 | 142,5 | 142,5 | 142,5 | 130 |
| L1 | 209 | 209 | 209 | 209 | 209 | 209 | 209 | 200 |
| L2 | 262,5 | 262,5 | 262,5 | 262,5 | 262,5 | 262,5 | 262,5 | 215 |
| L3 (VTE) | 292 | 292 | 292 | 292 | 292 | 292 | 292 | 335 |
| L3 (VTEF) | 296 | 296 | 296 | 296 | 296 | 296 | 296 | 335 |
| L4 | 213 | 213 | 213 | 213 | 253 | 253 | 253 | 390 |
| L5 | 312 | 312 | 312 | 312 | 272 | 272 | 272 | 215 |
| L6 (VTE) | 342 | 342 | 342 | 342 | 302 | 342 | 342 | - |
| L6 (VTEF) | 346 | 346 | 346 | 346 | 306 | 306 | 306 | - |
| O | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 150 |
| P (VTE) | 197 | 197 | 197 | 197 | 197 | 197 | 197 | 273 |
| P (VTEF) | 205 | 205 | 205 | 205 | 205 | 205 | 205 | 280 |
| P1 | 229 | 229 | 229 | 229 | 229 | 229 | 229 | 110 |
| S | b + 70 | b + 70 | b + 70 | b + 70 | b + 70 | b + 70 | b + 70 | b + 98 |
| t | 27 | 27 | 27 | 27 | 27 | 27 | 27 | 40 |
| T | 97 | 97 | 97 | 97 | 97 | 97 | 97 | 97 |

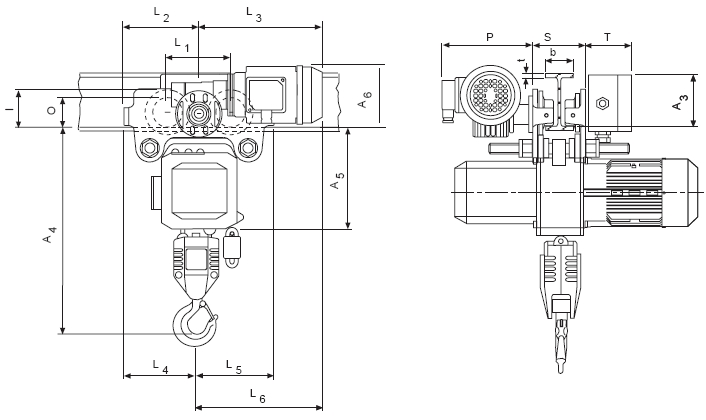

Modell CPE mit Elektrofahrwerk
