Schleppleitung für I-Träger
Mit dem I-Trägersystem von Conuctix-Wampfler kann man eine Schleppleitung direkt unterhalb eines Trägers montieren. Hierdurch erspart man sich die Montage einer Schiene oder eines Spannseils. Wir bieten Ihnen das System für Flachleitungen und Rundleitungen an. Es ist bei beiden Systemen sicherzustellen, daß der Verbraucher der meist auch auf dem Träger verfährt vor dem Bahnhof gestoppt werden muß.
Leitungswagen für Flachleitungen
Für das Flachleitungssystem stehen 3 unterschiedliche Leitungswagen im Angebot. Der 4-rollige mit einer max. Traglast von
20 kg und einer sehr guten Laufeigenschaft kann auf Flanschbreiten von bis zu 306 mm montiert werden.
Der 3-rollige Leitungswagen wird jeweils um 180° gedreht nacheinander auf den Träger gesetzt. Er hat dem 2-rolligen voraus,
daß er nicht verkanten kann. Sowohl der 3-rollige als auch der 2-rollige können max. 10 kg Traglast aufnehmen. Beide sind
für Flanschbreiten von max. 276 mm geeignet. Bis zu einer Trägerflanschbreite von 200 mm stehen säurefeste
Varianten zur Verfügung. Seitens der Einspeisung wird die Endklemme am Trägers verschraubt.

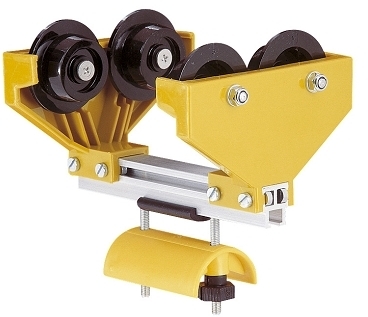

4-rolliger Leitungswagen für Flachleitungen aus Kunststoff
Die Leitungswagen 022134 dienen zur Aufnahme von Flachleitungen bis zu einer max.
Breite von 54 mm und einer Dicke von max. 25 mm
Werkstoff
Seitenteile: Kunststoff
Laufrollen: Kunststoff, Gleitlager
Achsen: Stahl, rostfrei
Schiene: Aluminium
Auflage: Kunststoff
Klemmstück: Gummi
Schrauben: Stahl verzinkt
Klappmuttern: Kunststoff
Seitenteile: Kunststoff
Laufrollen: Kunststoff, Gleitlager
Achsen: Stahl, rostfrei
Schiene: Aluminium
Auflage: Kunststoff
Klemmstück: Gummi
Schrauben: Stahl verzinkt
Klappmuttern: Kunststoff
| Standard- Bestell-Nr. |
Preis* EUR |
Säurefest Bestell-Nr. |
Preis* EUR |
I [mm] |
max. Trägerbreite b [mm] |
Fahrgeschwindigkeit [m/min] |
Tragfähigkeit [kg] |
| 022134-125 | 78,07 | 125 | 81 | max. 50 | ca. 20 | ||
| 022134-160 | 78,96 | 022434-160 | 118,46 | 160 | 116 | ||
| 022134-200 | 80,24 | 022434-200 | 120,40 | 200 | 156 | ||
| 022134-250 | 84,65 | 250 | 206 | ||||
| 022134-280 | 85,96 | 280 | 236 | ||||
| 022134-320 | 85,68 | 320 | 276 | ||||
| 022134-350 | 87,29 | 350 | 306 |
* exkl. MwSt. zzgl. Versandkosten

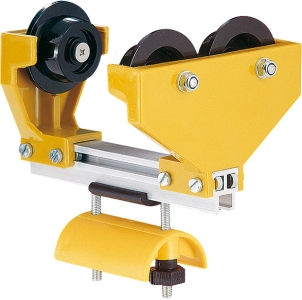

3-rolliger Leitungswagen für Flachleitungen aus Kunststoff
Die Leitungswagen 022133 dienen zur Aufnahme von Flachleitungen bis zu einer max.
Breite von 54 mm und einer Dicke von max. 25 mm
| Standard- Bestell-Nr. |
Preis* EUR |
Säurefest Bestell-Nr. |
Preis* EUR |
I [mm] |
max. Trägerbreite b [mm] |
Fahrgeschwindigkeit [m/min] |
Tragfähigkeit [kg] |
| 022133-125 | 64,78 | 125 | 81 | max. 50 | ca. 10 | ||
| 022133-160 | 65,60 | 022433-160 | 96,14 | 160 | 116 | ||
| 022133-200 | 66,12 | 022433-200 | auf Anfr. | 200 | 156 | ||
| 022133-250 | 69,85 | 250 | 206 | ||||
| 022133-280 | 70,91 | 280 | 236 | ||||
| 022133-320 | 72,35 | 320 | 276 |
* exkl. MwSt. zzgl. Versandkosten

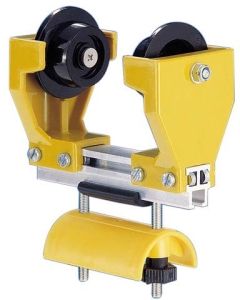

2-rolliger Leitungswagen für Flachleitungen aus Kunststoff
Die Leitungswagen 022132 dienen zur Aufnahme von Flachleitungen bis zu einer max.
Breite von 54 mm und einer Dicke von max. 25 mm
| Standard- Bestell-Nr. |
Preis* EUR |
Säurefest Bestell-Nr. |
Preis* EUR |
I [mm] |
max.Trägerbreite b [mm] |
Fahrgeschwindigkeit [m/min] |
Tragfähigkeit [kg] |
| 022132-125 | 50,84 | 125 | 81 | max. 50 | ca. 10 | ||
| 022132-160 | 51,29 | 022432-160 | 76,90 | 160 | 116 | ||
| 022132-200 | 51,92 | 022432-200 | 78,83 | 200 | 156 | ||
| 022132-250 | 55,80 | 250 | 206 | ||||
| 022132-280 | 56,88 | 280 | 236 | ||||
| 022132-320 | 58,25 | 320 | 276 |
* exkl. MwSt. zzgl. Versandkosten
Endklemme für Flachleitung
| Endklemme für Flachleitung Bestell-Nr. |
Preis* EUR |
| 020221-080 | 12,90 |
* exkl. MwSt. zzgl. Versandkosten

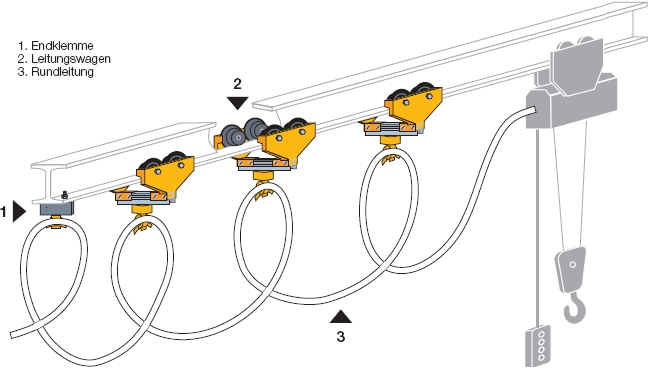

Leitungswagen für Rundleitungen
Für die Rundleitungswagen und Endklemme gelten die gleichen Kriterien und technischen Daten wie schon oben unter den Flachleitungswagen beschriebenen.
Bei den Rundleitungswagen und auch bei der Endklemme ist zu beachten, daß die Leitungshalter extra bestellt werden müssen und diese entsprechend der
Kabelquerschnitte oder der der Schläuche ausgewählt werden. Bei zwei oder mehr Kabeln werden einfach mehrere Leitungshalter untereinander geschraubt.
Hierbei ist wichtig, daß sie der Größe nach von oben nach unten angeordnet werden.

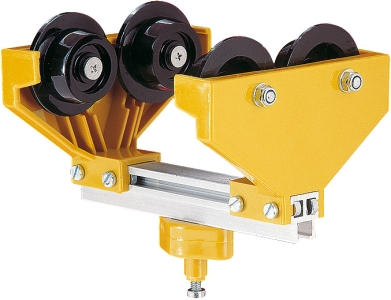

4-rolliger Leitungswagen aus Kunststoff mit Kugelgelenk
Die Leitungswagen mit Kugelgelenk sind zur Aufnahme von Rundleitungen
vorgesehen. Die zur Befestigung der Leitungen erforderlichen
Leitungshalter (Bestell-Nr. 020131) müssen zusätzlich bestellt werden.
Werkstoff
Seitenteile: Kunststoff
Laufrollen: Kunststoff, Gleitlager
Achsen: Stahl, rostfrei
Schiene: Aluminium
Auflage: Kunststoff
Schrauben: Stahl verzinkt
Klappmuttern: Kunststoff
Seitenteile: Kunststoff
Laufrollen: Kunststoff, Gleitlager
Achsen: Stahl, rostfrei
Schiene: Aluminium
Auflage: Kunststoff
Schrauben: Stahl verzinkt
Klappmuttern: Kunststoff
| Standard- Bestell-Nr. |
Preis* EUR |
Säurefest Bestell-Nr. |
Preis* EUR |
I [mm] |
max. Trägerbreite b [mm] |
Fahrgeschwindigkeit [m/min] |
Tragfähigkeit [kg] |
| 022124-125 | 79,61 | 125 | 81 | max. 50 | ca. 20 | ||
| 022124-160 | 80,53 | 022424-160 | 120,78 | 160 | 116 | ||
| 022124-200 | 81,96 | 022424-200 | 122,69 | 200 | 156 | ||
| 022124-250 | 83,62 | 250 | 206 |
* exkl. MwSt. zzgl. Versandkosten

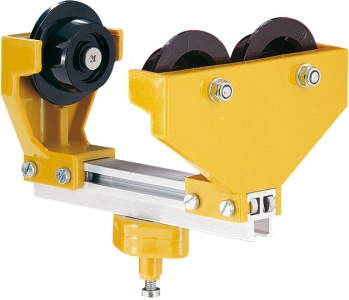

3-rolliger Leitungswagen aus Kunststoff mit Kugelgelenk
Die Leitungswagen mit Kugelgelenk sind zur Aufnahme von Rundleitungen
vorgesehen. Die zur Befestigung der Leitungen erforderlichen
Leitungshalter (Bestell-Nr. 020131) müssen zusätzlich bestellt werden.
| Standard- Bestell-Nr. |
Preis* EUR |
Säurefest Bestell-Nr. |
Preis* EUR |
I [mm] |
max. Trägerbreite b [mm] |
Fahrgeschwindigkeit [m/min] |
Tragfähigkeit [kg] |
| 022123-125 | 68,93 | 125 | 81 | max. 50 | ca. 10 | ||
| 022123-160 | 69,29 | 022423-160 | 160 | 116 | |||
| 022123-200 | 70,10 | 022423-200 | 101,89 | 200 | 156 | ||
| 022123-250 | 72,43 | 250 | 206 |
* exkl. MwSt. zzgl. Versandkosten

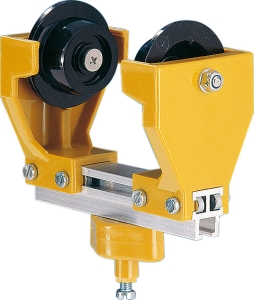

2-rolliger Leitungswagen aus Kunststoff mit Kugelgelenk
Die Leitungswagen mit Kugelgelenk sind zur Aufnahme von Rundleitungen
vorgesehen. Die zur Befestigung der Leitungen erforderlichen
Leitungshalter (Bestell-Nr. 020131) müssen zusätzlich bestellt werden.
| Standard- Bestell-Nr. |
Preis* EUR |
Säurefest Bestell-Nr. |
Preis* EUR |
I [mm] |
max. Trägerbreite b [mm] |
Fahrgeschwindigkeit [m/min] |
Tragfähigkeit [kg] |
| 022122-125 | 51,84 | 125 | 81 | max. 50 | ca. 10 | ||
| 022122-160 | 52,45 | 022422-160 | 78,76 | 160 | 116 | ||
| 022122-200 | 53,24 | 022422-200 | auf Anfr. | 200 | 156 | ||
| 022122-250 | 54,20 | 250 | 206 |
* exkl. MwSt. zzgl. Versandkosten
Leitungshalter
An den Leitungswagen können wahlweise ein, zwei oder mehrere
verschieden oder gleiche Leitungshalter befestigt werden. Dabei ist
darauf zu achten, dass bei Verwendung verschiedener Leitungshalter oben der größte befestigt wird.
| Standard Bestell-Nr. |
Preis* EUR |
Säurefest Bestell-Nr. |
Preis* EUR |
d [mm] |
r [mm] |
l [mm] |
h [mm] |
b [mm] |
c [mm] |
Werkstoff Leitungshalter |
| 020131-16 | 6,64 | 020431-16 | 14,83 | 10-16 | 80 | 70 | 38 | 35 | 42 | Kunststoff |
| 020131-25 | 9,62 | 020431-25 | 20,99 | 17-25 | 125 | 100 | 47 | 50 | 50 | |
| 020131-36 | 16,68 | 020431-36 | 25,07 | 26-36 | 180 | 140 | 58 | 70 | 64 |
* exkl. MwSt. zzgl. Versandkosten
