C-Schiene (Programm 0230)


Das C-Schienenprogramm der Fa. Conductix-Wampfler umfasst unterschiedliche Baugrößen von denen wir hier das kleinste bzw. das 230-iger Programm anbieten. Bei größeren Aufhängeabständen zwischen zwei Montagepunkten oder bei großen Kabel oder Schlauchgewichten kommen andere Profile oder Systeme in Frage.

C-Schienen Zubehör

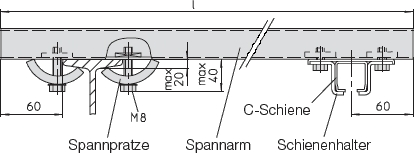

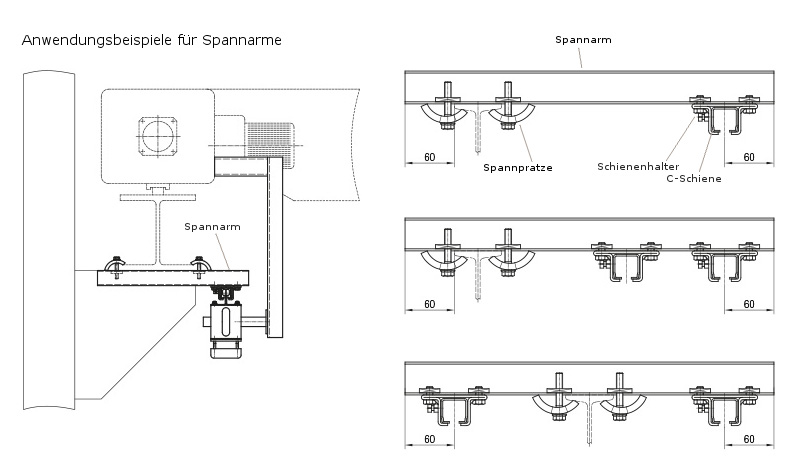

Der Aufbau der 230-iger C-Schiene wird hier am Beispiel eines Kranträgers gezeigt und entspricht einer typischen Anwendung. Die Spannarme bestehen aus C-Schienenprofil und werden mittels Spannpratzen auf den Flansch eines I-Trägers montiert, beispielsweise eines Kranträgers. Die Länge der Spannarme ist hierbei frei wählbar und später für den Abstand zwischen I-Träger und C-Schiene maßgebend. Unter die Spannarme wird die eigentliche C-Schiene mittels Schienenhaltern geschraubt. Die Enden zweier C-Schienen werden mittels Schienenverbindern zusammengesteckt.
Aufbau der C-Schienen
Bestell-Nr. Länge Dicke s Preis*
023200-6 6000 mm 2 mm 94,75 EUR
023200-4 4000 mm 63,11 EUR
023201-6 6000 mm 1,5 mm 72,55 EUR
023201-4 4000 mm 48,40 EUR
Werkstoff: Stahl, sendzimir-verzinkt

C-Schiene

C-Schiene

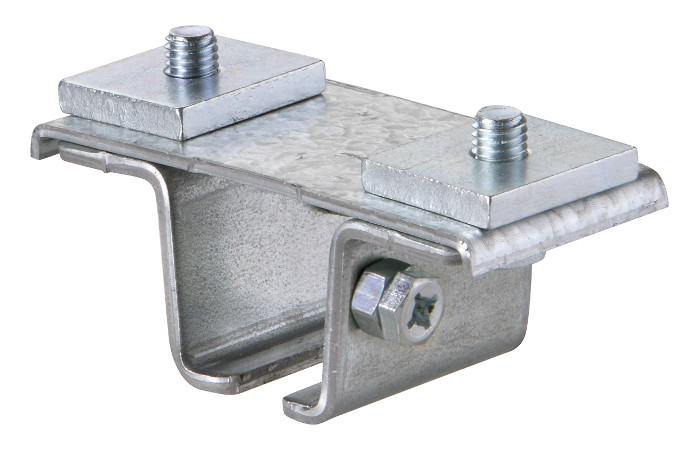

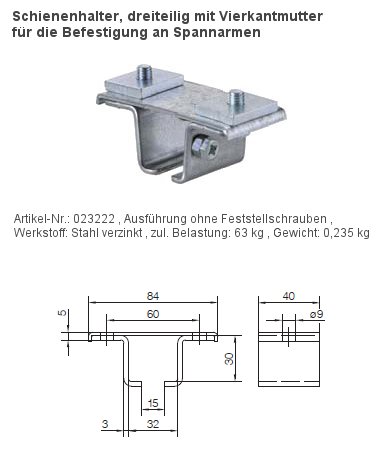

Schienenhalter

Schienenhalter
Bestell-Nr. Ausführung Preis*
023222 mit Schrauben und 4kt-Mutter 9,22 EUR
Werkstoff: Stahl, verzinkt
zulässige Belastung: 63 kg

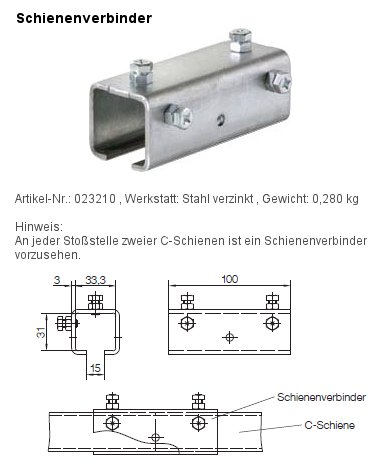

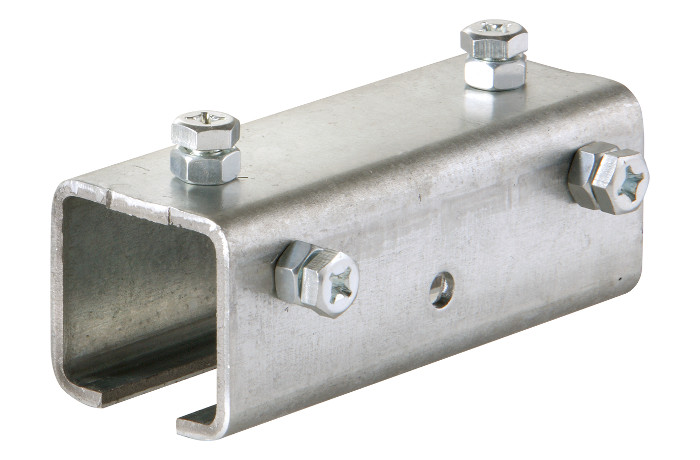

Schienenverbinder

Schienenverbinder
Bestell-Nr. Ausführung Preis*
023210 mit Klemmschrauben 9,06 EUR
Werkstoff: Stahl, verzinkt

Bestell-Nr. Ausführung Länge Preis*
020275-0500 ungelocht 500 mm 9,22 EUR
020275-1000 1000 mm 17,29 EUR
020185-0500 gelocht 500 mm 12,01 EUR
020185-1000 1000 mm 21,90 EUR
Werkstoff: Stahl, verzinkt

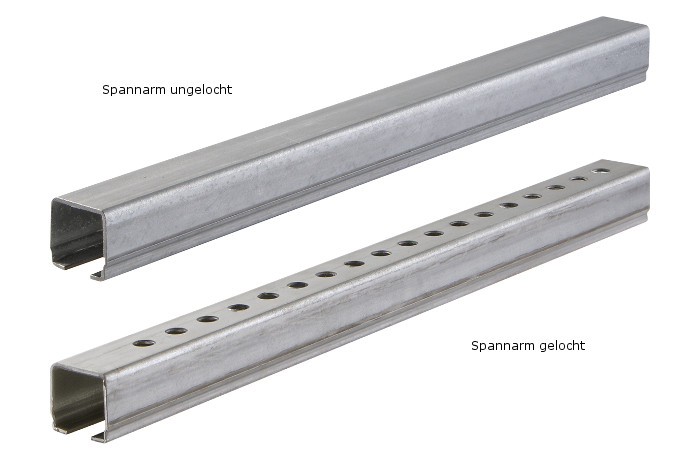

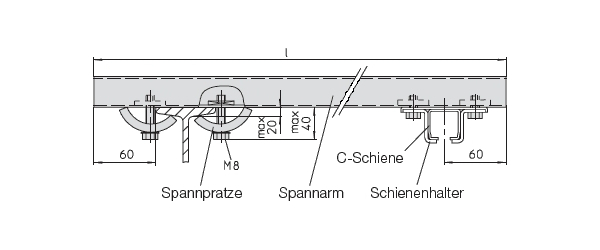

Spannarm

Spannarm

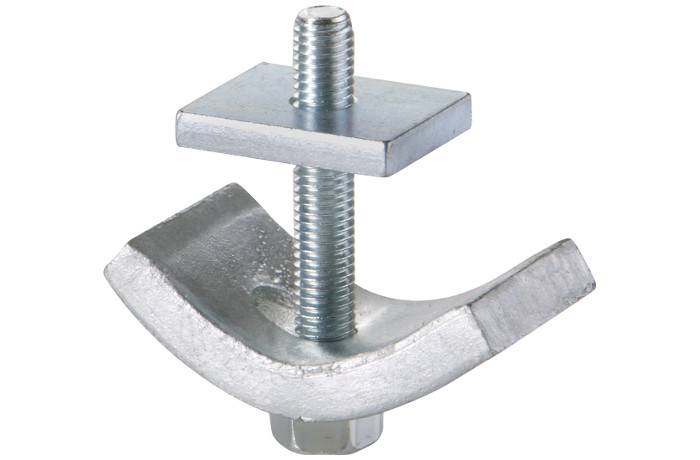

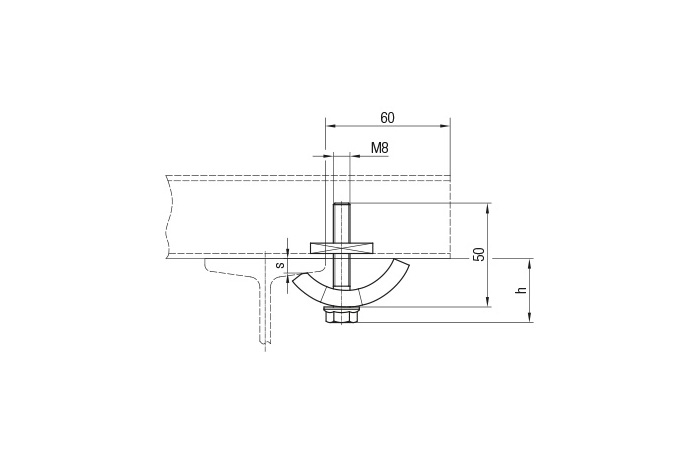

Spannpratze

Spannpratze 020180
Bestell-Nr. Ausführung Preis*
020180-08 Spanndicke 4 - 20 mm 6,10 EUR
Werkstoff: Stahl, verzinkt

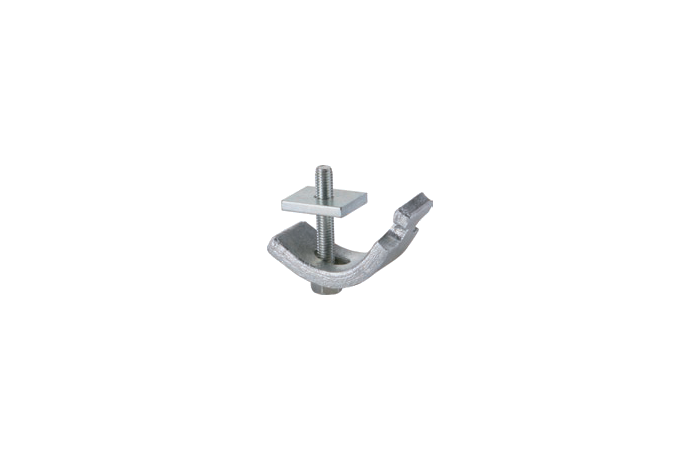

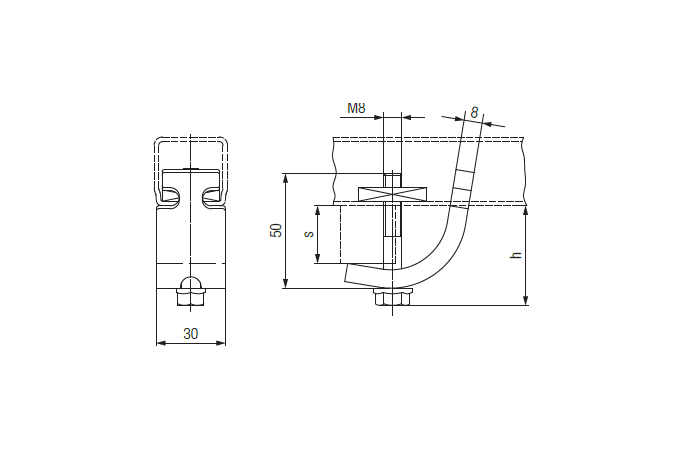

Spannpratzen, verdrehsicher, Spanndicke 6 - 25 mm

Spannpratze 020180
Bestell-Nr. Ausführung Preis*
020181-08 Spanndicke 6 - 25 mm 6,76 EUR
Werkstoff: Stahl, verzinkt

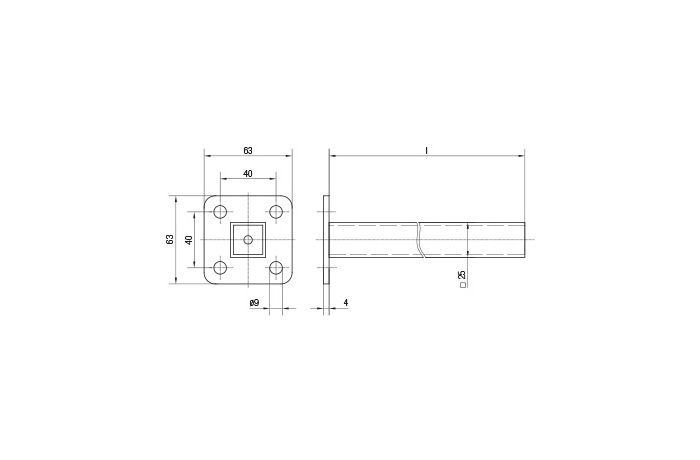

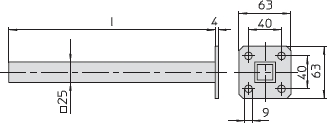

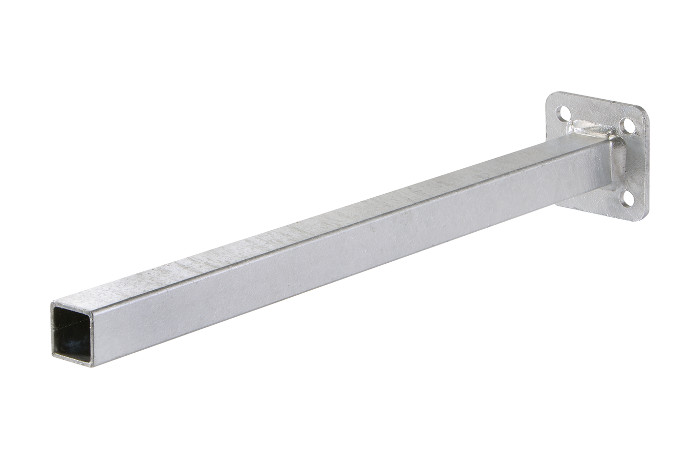

Mitnehmerarm für Mitnehmer

Mitnehmerarm 020195
Bestell-Nr. Länge Preis*
020195-400 400 mm 21,48 EUR
020195-630 630 mm 24,46 EUR
Werkstoff: Stahl, verzinkt

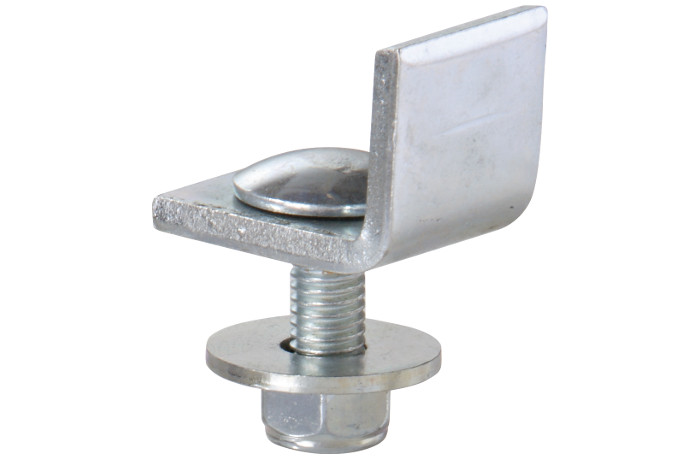

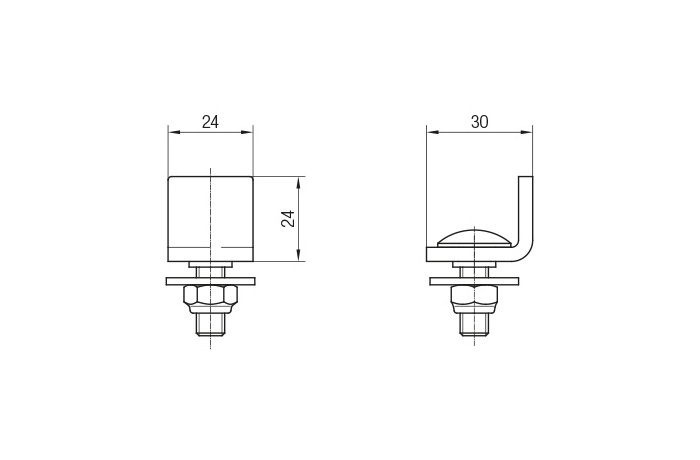

Endanschlag

Endanschlag 023215
Bestell-Nr. Bemerkung Preis*
023215 Endanschlag 30 x 24 2,60 EUR
Werkstoff: Stahl, verzinkt

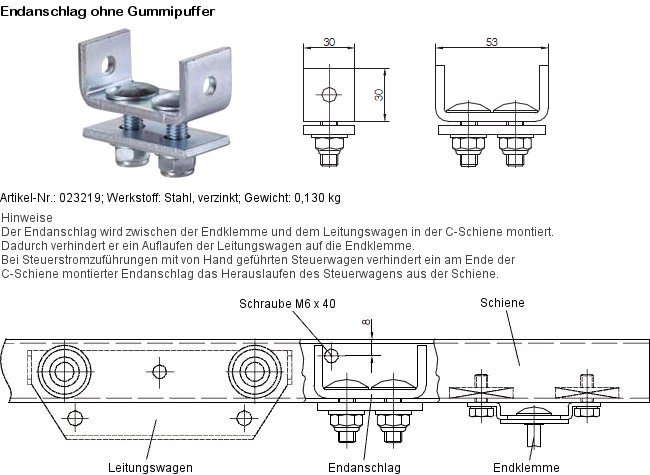

Endanschlag ohne Gummipuffer

Endanschlag 023219
Bestell-Nr. Bemerkung Preis*
023219 Endanschlag 53 x 25 5,50 EUR
Werkstoff: Stahl, verzinkt

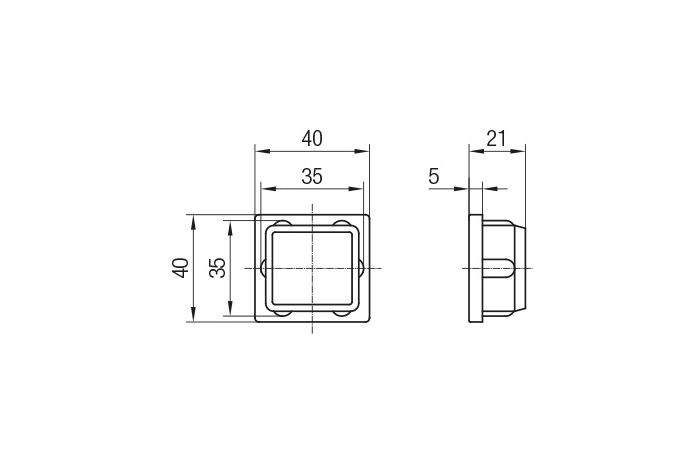

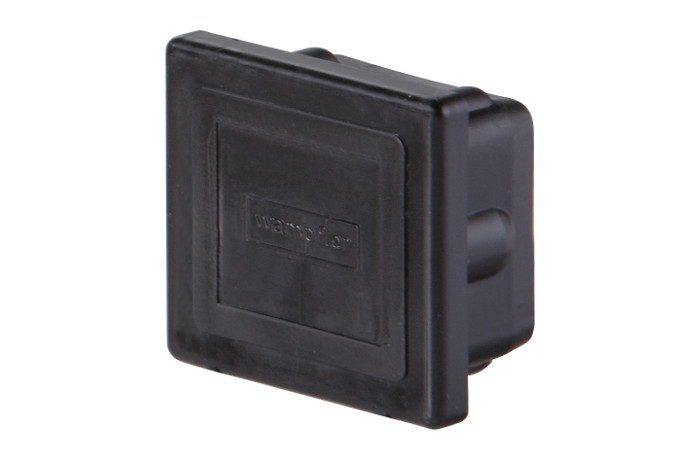

Verschlusskappe

Verschlusskappe 020662
Bestell-Nr. Bemerkung Preis*
020662-30 für C-Schiene 023200 0,77 EUR
020662-31 für C-Schiene 023201 0,77 EUR
Werkstoff: Stahl, verzinkt

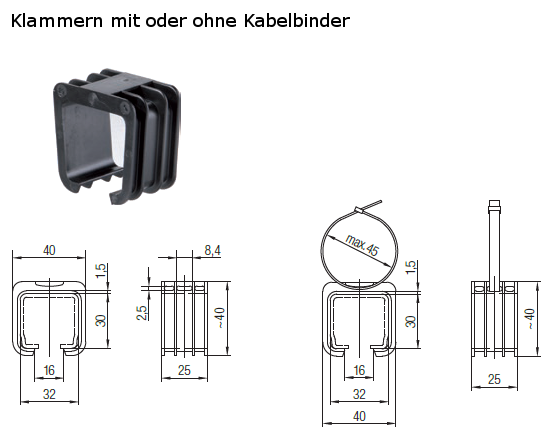

Klammern mit oder ohne Kabelbinder

Klammern
Bestell-Nr. Bemerkung Preis*
023790 ohne Kabelbinder 1,72 EUR
023790-1 mit Kabelbinder 1,92 EUR
Werkstoff: Kunststoff

Leitungswagen für Flachleitungen


Flachleitungen hängen gerade herab und legen sich beim auseinander und zusammenziehen immer wieder geordnet hin. Sie sind einfacher und schneller als Rundleitungen montiert und halten in der Regel länger. Die Kabelauflage der Wagen muss je nach Dicke und Breite des Kabels ausgewählt werden. Auch gibt es unterschiede bei der Lagerung der Rollen und ihrem Werkstoff, ob die Metallteile des Wagens aus verzinktem Eisen oder aus Edelstahl sind und ob normaler oder säurefester Kunststoff eingesetzt wird. Die Auswahl ist riesig.

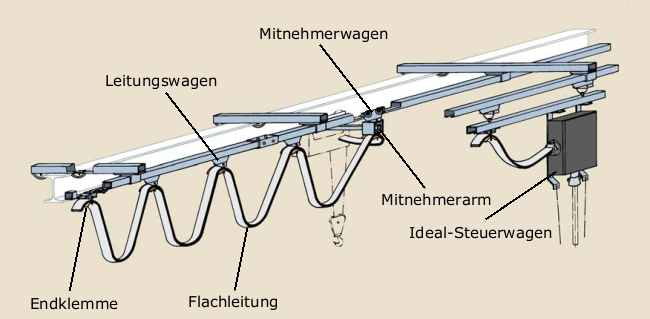

Flachleitungen

Leitungswagen und Leitungsauflage aus Kunststoff

Leitungswagen und Leitungsauflage aus Kunststoff Leitungswagen
Leitungs-
wagen
Preis* Endklemme Preis* Mitnehmer-
wagen
Preis* Abmessungen
in mm
Bestell-Nr. EUR Bestell-Nr. EUR Bestell-Nr. EUR d L s
023941 21,34 023269 10,85 023956 30,02 50 80 15
023971 26,96 023279 14,45 023976 35,71 80 125 22
Laufrollen-Ausführung: Kugellager verzinkt
Tragfähigkeit: 10 kg

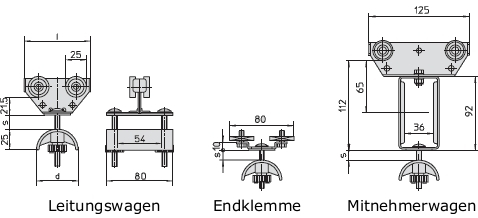

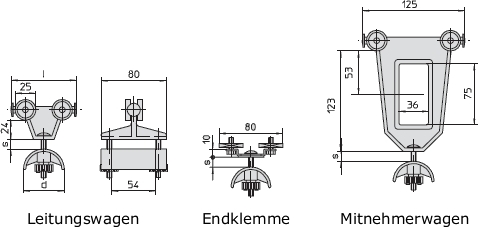

Leitungswagen aus Stahlblech - Leitungsauflage aus Kunststoff oder Stahl

Flachleitungswagen aus Stahlblech Flachleitungswagen
Leitungs-
wagen
Preis* Endklemme Preis* Mitnehmer-
wagen
Preis* Abmessungen
in mm
Bestell-Nr. EUR Bestell-Nr. EUR Bestell-Nr. EUR d L s
023261 22,72 023269 10,85 023267 38,41 50 80 15
023271 31,04 023279 14,45 023277 42,02 80 125 22
Laufrollen-Ausführung: Kugellager verzinkt
Tragfähigkeit: 10 kg




Leitungswagen für Rundleitungen


Schleppleitungen lassen sich auch mit Rundleitungen verwirklichen. Hierzu bieten wir für das 230-iger Programm von Conductix-Wampfler Leitungswagen aus Metall mit Kugelgelenk zur Aufnahme von Leitungshaltern an. Die Leitungshalter werden speziell nach dem Querschnitt der Rundleitung ausgewählt und unter die Leitungswagen geschraubt. Auch Schläuche lassen sich in den Leitungshaltern einklemmen womit beispielsweise der Transport von Gasen oder Flüssigkeiten realisiert werden kann.

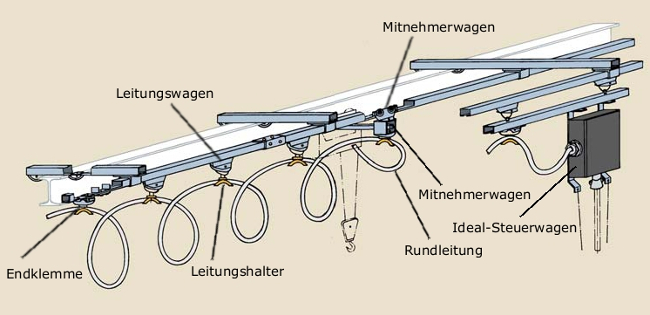

Prinzip der Rundleitung-Schleppleitung

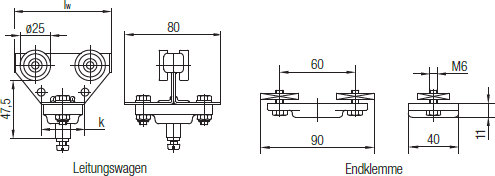

Leitungswagen aus Metall mit Kugelgelenk

Leitungswagen aus Metall mit Kugelgelenk
Technische Merkmale
  • Wagenkörper: Stahl, verzinkt
  • Kugelgelenk: Kunststoff
  • Verbindungsselemente: Stahl, verzinkt
  • Standard Laufrollen: Kugellager, galvanisch verzinkt mit ZZ Dichtung
  • Temperaturbereich: -30°C bis +60°C

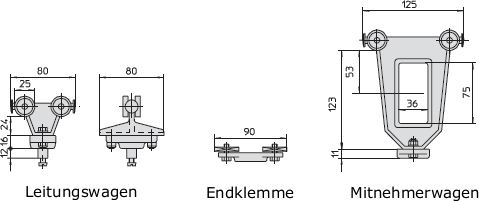

Leitungswagen mit Kugelgelenk
Mitnehmerwagen
Leitungswagen
Bestell-Nr.
l
[mm]
k
[mm]
Preis*
EUR
Endklemme
Bestell-Nr.
Preis*
EUR
Mitnehmerwagen
Bestell-Nr.
Preis*
EUR
023291 80 36 27,43 023299 10,20 023297 41,28
023290 125 80 30,38
Leitungswagen-Ausführung: Metall
Laufrollen-Ausführung: Kugellager verzinkt
Tragfähigkeit: 10 kg



Leitungshalter für Befestigung am Kugelgelenk

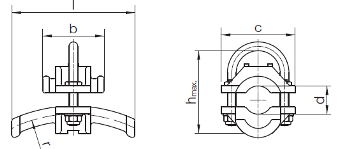

Leitungshalter 020131 Leitungshalter 020131 Skizze
An die Leitungswagen können wahlweise ein, zwei oder mehrere verschiedene oder gleiche Leitungshalter befestigt werden.
Dabei ist darauf zu achten, dass bei Verwendung verschiedener Leitungshalter oben der größte befestigt wird.

Bestell-Nr. für Leitungs-Ø
in mm
r
mm
l
mm
h
mm
b
mm
c
mm
Werkstoff Gewicht Preis*
EUR
020131-16 10 - 16 80 70 38 35 42 Kunststoff,
Verbindungselemente:
Stahl, verzinkt
0,040 6,64
020131-25 17 - 25 125 100 47 50 50 0,060 9,62
020131-36 26 - 36 180 140 58 70 64 0,120 16,68

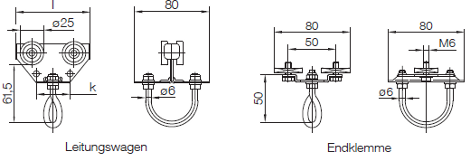

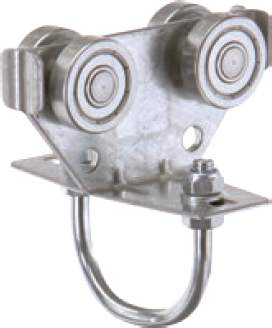

Leitungswagen aus Stahl mit Bügel für Leitungshalter 020133

Leitungswagen mit Buegel
Technische Merkmale
  • Wagenkörper und Bügel: Stahl, verzinkt
  • Verbindungsselemente: Stahl, verzinkt
  • Standard Laufrollen: Kugellager, galvanisch verzinkt mit ZZ Dichtung
  • Temperaturbereich: -30°C bis +80°C
Leitungswagen
Hinweis
Für eine bessere Abdichtung können die Standard Laufrollen (ZZ) auch mit einer 2 RS Dichtung geliefert werden. Die Bestell-Nr. wird mit der Variantenbezeichnung …/010 ergänzt.
Mitnehmerwagen
Leitungswagen
Bestell-Nr.
l
[mm]
k
[mm]
Preis*
EUR
Endklemme
Bestell-Nr.
Preis*
EUR
Mitnehmerwagen
Bestell-Nr.
Preis*
EUR
023293 80 36 30,58 023298 34,32 023295 15,30
023192 125 80 44,86
Leitungswagen-Ausführung: Metall
Laufrollen-Ausführung: Kugellager verzinkt
Tragfähigkeit: 16 kg




Leitungshalter für Befestigung im Bügel

Leitungshalter mit Buegel Leitungshalter mit Buegel
An die Leitungswagen können wahlweise ein, zwei oder mehrere verschiedene oder gleiche Leitungshalter befestigt werden.
Dabei ist darauf zu achten, dass bei Verwendung verschiedener Leitungshalter oben der größte mit Bügel befestigt wird. Die folgenden unteren Leitungshalter entsprechen dann dem Typ 020131 bzw. 020431.

Bestell-Nr. für Leitungs-Ø
in mm
r
mm
l
mm
h
mm
b
mm
c
mm
Werkstoff Gewicht Preis*
EUR
020133-16 10 - 16 80 70 38 35 42 Kunststoff,
Verbindungselemente:
Stahl, verzinkt
0,050 10,91
020133-25 17 - 25 125 100 47 50 50 0,070 14,03
020133-36 26 - 36 180 140 58 70 64 0,140 21,38
020133-50 37 - 50 250 200 80 100 90 Aluminium,
Verbindungselemente:
Stahl, verzinkt
0,280 68,42

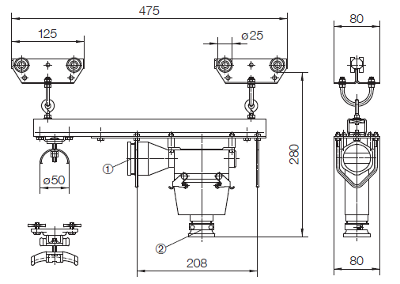

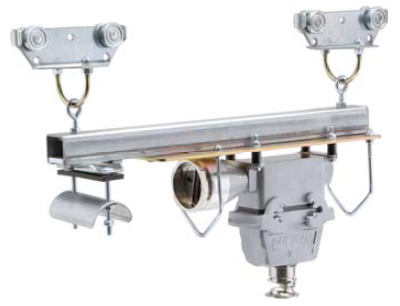

Ideal-Steuerwagen mit Steckverbindung – Vorkonfektioniert

Ideal_Steuerwagen mit Steckverbindung.png Ideal-Steuerwagen
Technische Merkmale
  • Wagenkörper und Tragteil: Stahl, verzinkt
  • Verbindungselemente: Stahl, verzinkt
  • Standard Laufrollen: Kugellager, galvanisch verzinkt mit ZZ Dichtung
  • Temperaturbereich: -30°C bis +80°C
Hinweis
Idealsteuerwagen vorkonfektioniert
mit Endklemme
und Leitungseinführungen
Bestell-Nr. Polzahl Verschraubung Ausfürung
für
Gewicht
kg
Max.
Tragfähigkeit
kg
Max. Fahr-
Geschwindigkeit
kg
Preis*
EUR
Eingang 1 Ausgang 2
023178-16 16+PE 25x42 25x21 Flachleitungen 3,07 32 63 235,96
023178-24 24+PE 25x42 35x29 3,45 260,41
023179-16 16+PE 25x29 25x21 Rundleitung 2,86 212,54
023179-24 24+PE 25x29 32x29 3,24 236,27

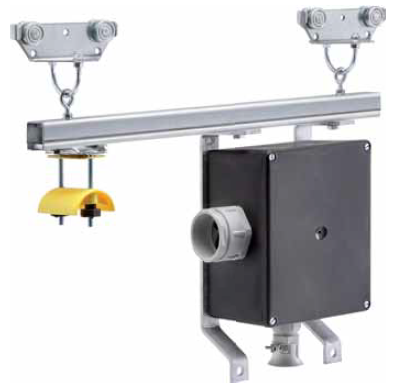

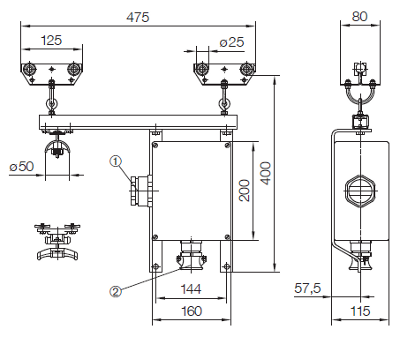

Ideal-Steuerwagen mit Klemmenkasten aus Kunststoff - Vorkonfektioniert

Steuerwagen Klemmkasten aus Kunststoff Klemmkasten_aus_Kunststoff
Technische Merkmale
  • Wagenkörper und Tragteil: Stahl, verzinkt
  • Verbindungsselemente: Stahl, verzinkt
  • Standard Laufrollen: Kugellager, galvanisch verzinkt mit ZZ Dichtung
  • Temperaturbereich: -30°C bis +80°C
Hinweis
Idealsteuerwagen vorkonfektioniert
mit Endklemme
und Leitungseinführungen
Bestell-Nr. Polzahl Verschraubung Ausfürung
für
Gewicht
kg
Max.
Tragfähigkeit
kg
Max. Fahr-
Geschwindigkeit
kg
Preis*
EUR
Eingang 1 Ausgang 2
023174-16 16+PE 50x42 25x21 Flachleitungen 4,81 32 63 271,87
023174-24 24+PE 50x42 32x29 5,21 277,25
023175-16 16+PE 32x29 25x21 Rundleitung 4,76 278,33
023175-24 24+PE 32x29 32x29 5,07 286,97

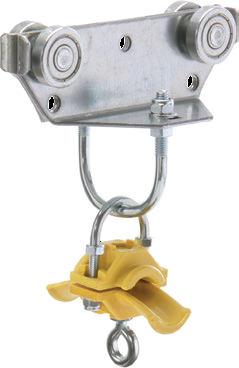

Einfache Ideal-Steuerwagen für Rundleitungen

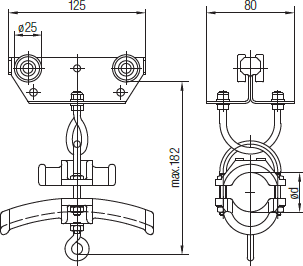

Ideal-Steuerwagen für Rundleitungen Ideal-Steuerwagen für Rundleitungen Skizze
Technische Merkmale
  • Wagenkörper und Bügel: Stahl, verzinkt
  • Verbindungsselemente: Stahl, verzinkt
  • Standard Laufrollen: Kugellager, galvanisch verzinkt mit ZZ Dichtung
  • Leitungshalter: Kunststoff
  • Temperaturbereich: -30°C bis +80°C

Hinweis
Diese Steuerwagen finden Anwendung, wenn die Rundleitung direkt und ohne zusätzlichen Klemmenkasten bis zur Steuerstation verlegt wird
Bestell-Nr. für Leitungs-ød Gewicht Preis*
023192-16 10 … 16 mm 0,37 kg 52,01 EUR
023192-25 17 … 25 mm 0,40 kg 55,33 EUR
023192-36 26 … 36 mm 0,46 kg 63,77 EUR
