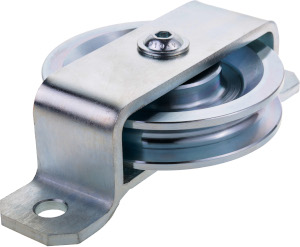

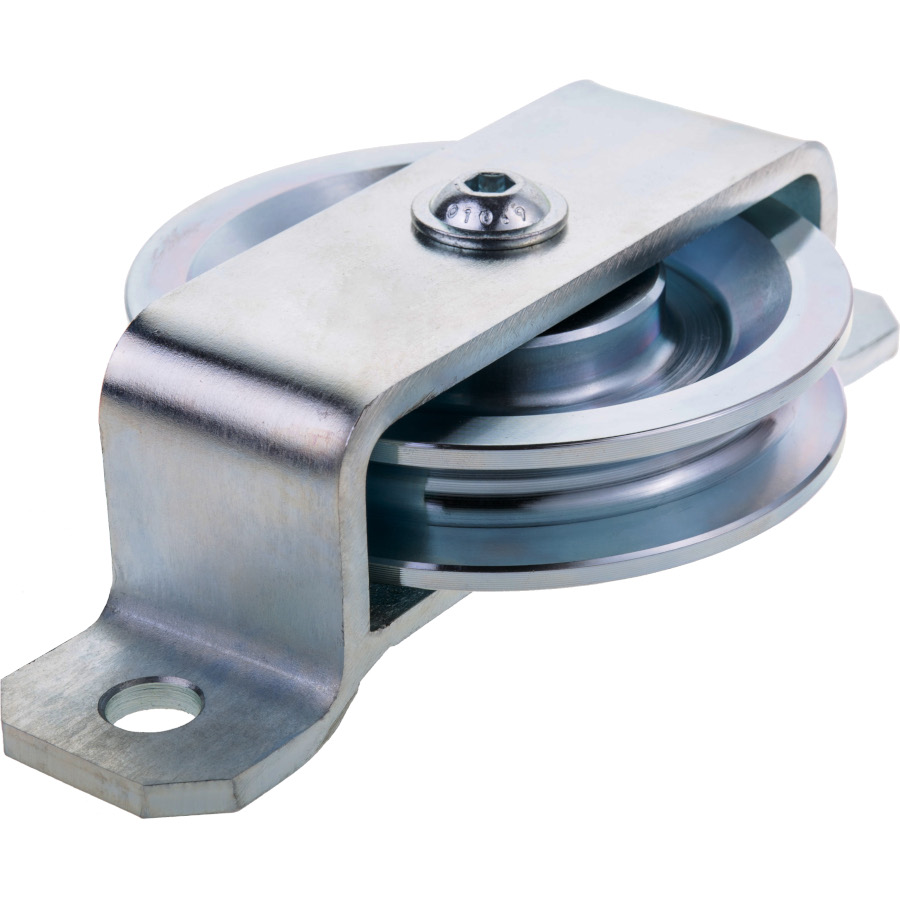

Rollenbock SB 1407 für Drahtseilumlenkung

---

Bei diesem Rollenbock ist die Rolle liegend angeordnet. Er eignet sich hervorragend für platzsparende Wandmontagen. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Seine extrem steife Bockbauweise ist aus gebogenen Stahlplatten gefertigt, die ein Herausspringen des Seils verhindern. Die ebenfalls aus Stahl gefertigte Seilrolle sitzt mit der Lagerung auf einer geschliffenen Stahlachse auf.
Sowohl Bock und Seilrolle sind aus Werkstoff S355J2 hergestellt, die Oberfläche galvanisch verzinkt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

Rollenbock SB für Drahtseilumlenkung, gleitgelagert (1407...G) oder kugelgelagert (1407...K)

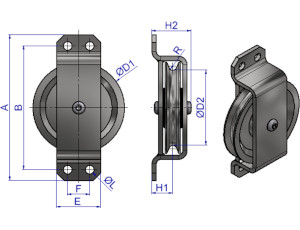

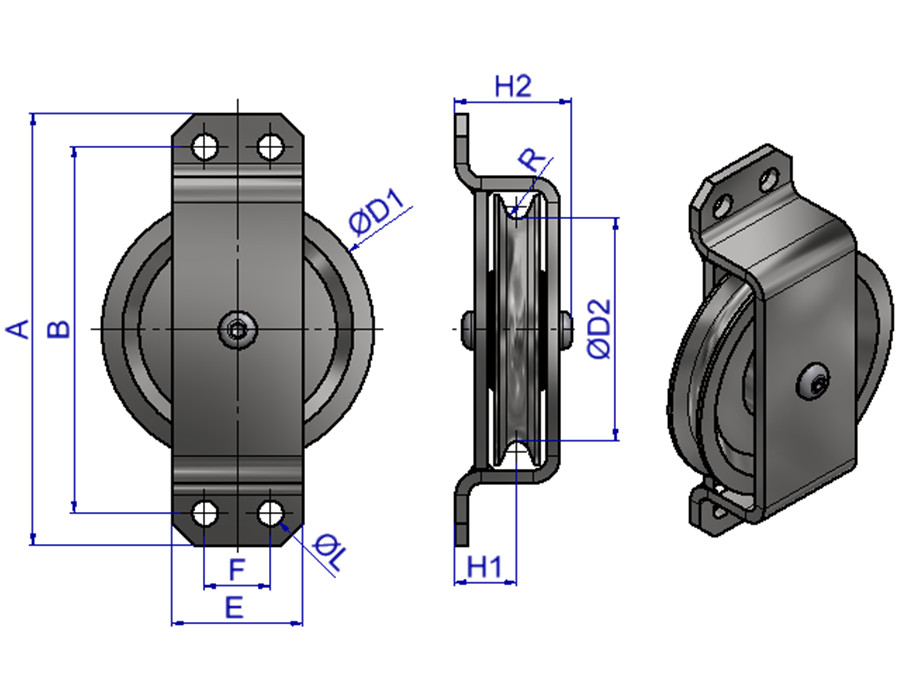

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]										Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	A	B	E	F	H1	H2	ØL
2 - 6	50	1407.01G	55,66	1407.01K	90,75	50	38	3,2	115	95	30	-	21,5	35	9	0,5
3 - 8	100	1407.02G	62,92	1407.02K	106,48	75	59	4,2	140	120	30	-	25	41	11	0,9
4 - 9	150	1407.03G	68,97	1407.03K	111,32	100	80	4,8	175	145	40	-	26,5	45	11	1,3
6 -10	250	1407.04G	77,44	1407.04K	129,47	125	103	5,3	200	170	60	30	28,5	48	11	2,5
8 -12	500	1407.05G	93,17	1407.05K	146,41	150	126	6,5	230	200	60	30	28,5	48	11	3,3

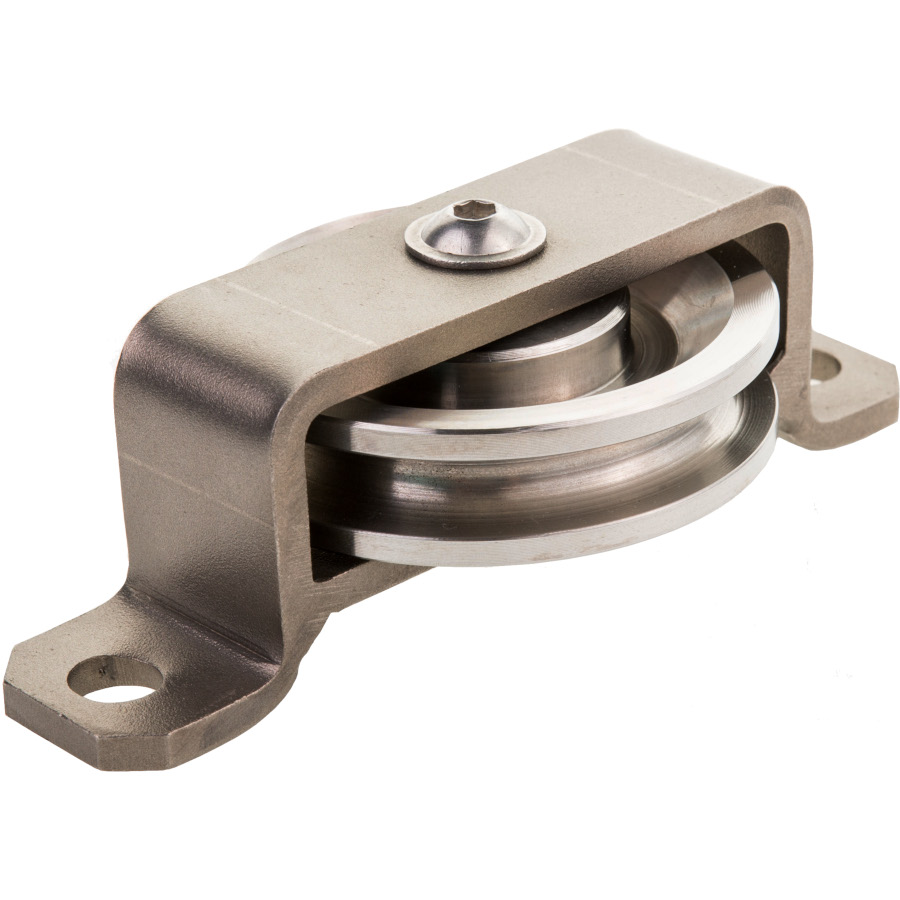

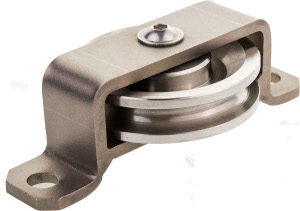

Rollenbock VSB 1505 VA für Drahtseilumlenkung

---

Bei diesem Rollenbock ist die Rolle liegend angeordnet. Er eignet sich hervorragend für platzsparende Wandmontagen. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Seine geschweißte Bockkonstruktion ist aus rostfreiem Edelstahl. Die stabilen Seitenplatten verhindern ein Herausspringen des Seils. Die ebenfalls aus VA gefertigte und profillierte Seilrolle sitzt mit ihrer Lagerung auf einer geschliffenen Achse auf.

Sowohl Bock und Seilrolle sind aus Werkstoff 1.4301 hergestellt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

Rollenbock VSB für Drahtseilumlenkung, gleitgelagert (1505...G) oder kugelgelagert (1505...K)

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]										Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	A	B	E	F	H1	H2	ØL
2 - 6	50	1505.01G	125,84	1505.01K	169,40	50	38	3,2	115	95	30	-	21,5	35	9	0,5
3 - 8	100	1505.02G	140,36	1505.02K	187,55	75	59	4,2	140	120	30	-	25	41	11	0,9
4 - 9	150	1505.03G	154,88	1505.03K	204,49	100	80	4,8	175	145	40	-	26,5	45	11	1,3
6 -10	250	1505.04G	177,87	1505.04K	227,48	125	103	5,3	200	170	60	30	28,5	48	11	2,5
8 -12	500	1505.05G	199,65	1505.05K	249,26	150	126	6,5	230	200	60	30	28,5	48	11	3,3

Hintereinander angeordnete Rollenböcke ermöglichen das Umlenken des Seils in jede erdenkliche Richtung.
