Seilrolle SR 1401/1402 für Drahtseilumlenkung

---

Die Seilrolle ist sowohl für handbetriebene Hebevorrichtungen als auch für elektrischbetriebene Anlagen geeignet. Wahlweise ist sie mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Umlenkrolle ist aus Stahl Werkstoff S355J2 gefertigt, die Oberfläche galvanisch verzinkt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

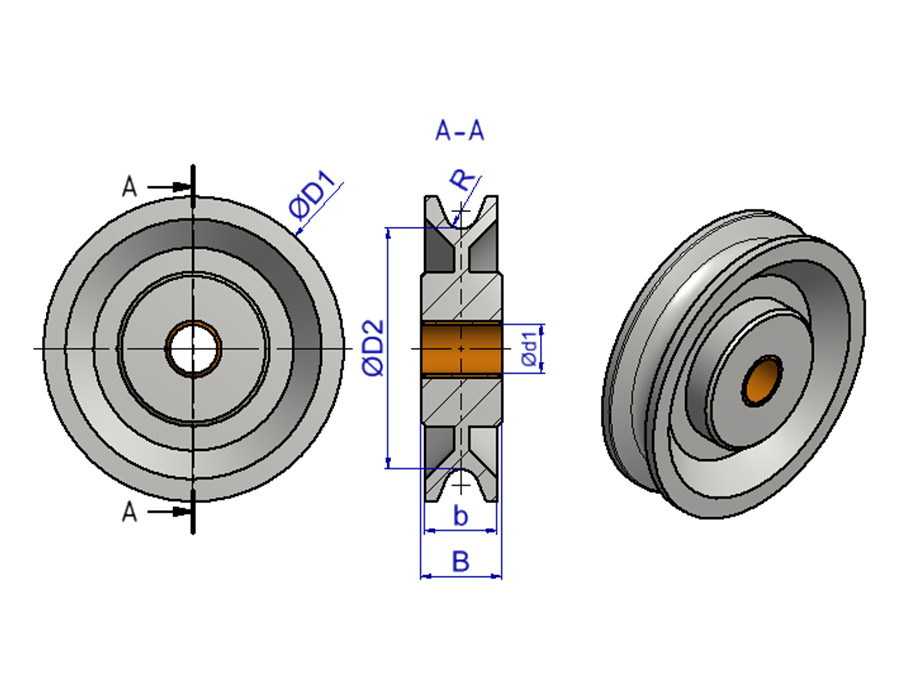

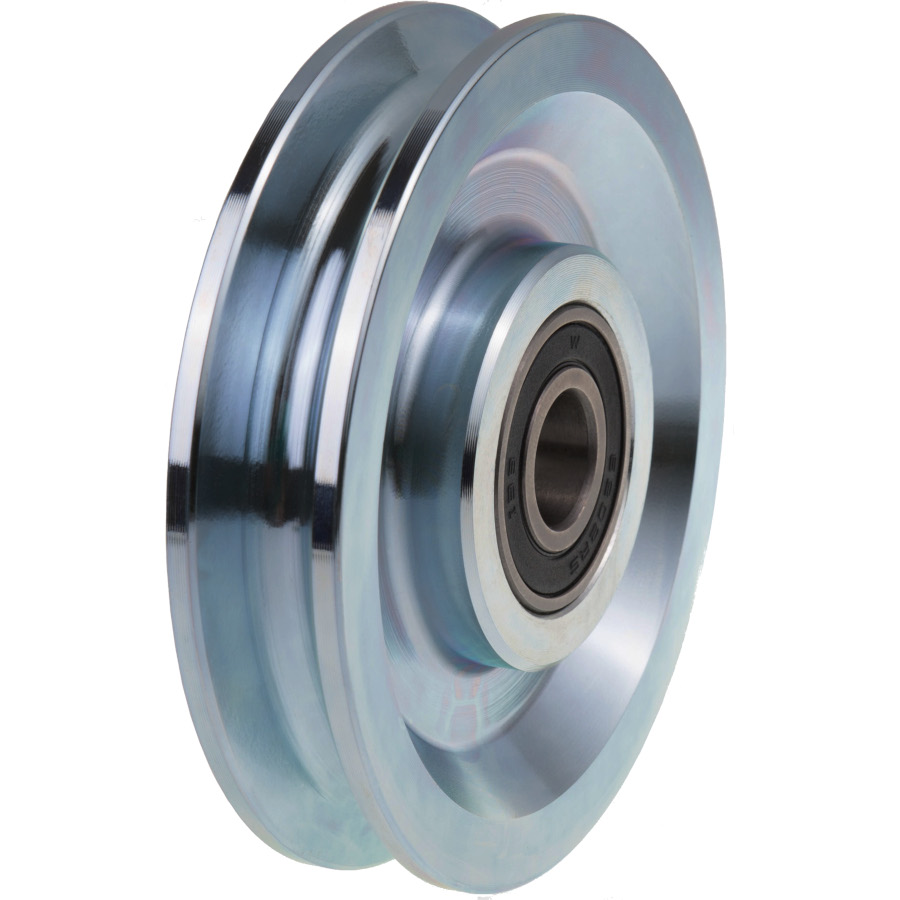

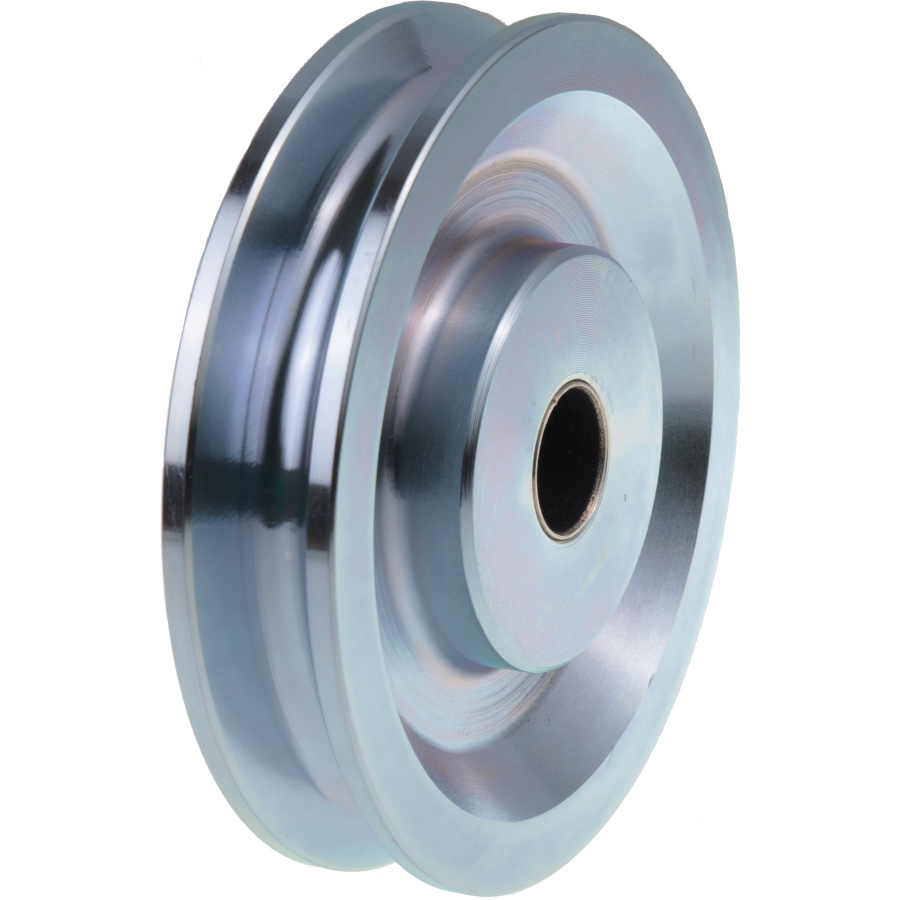

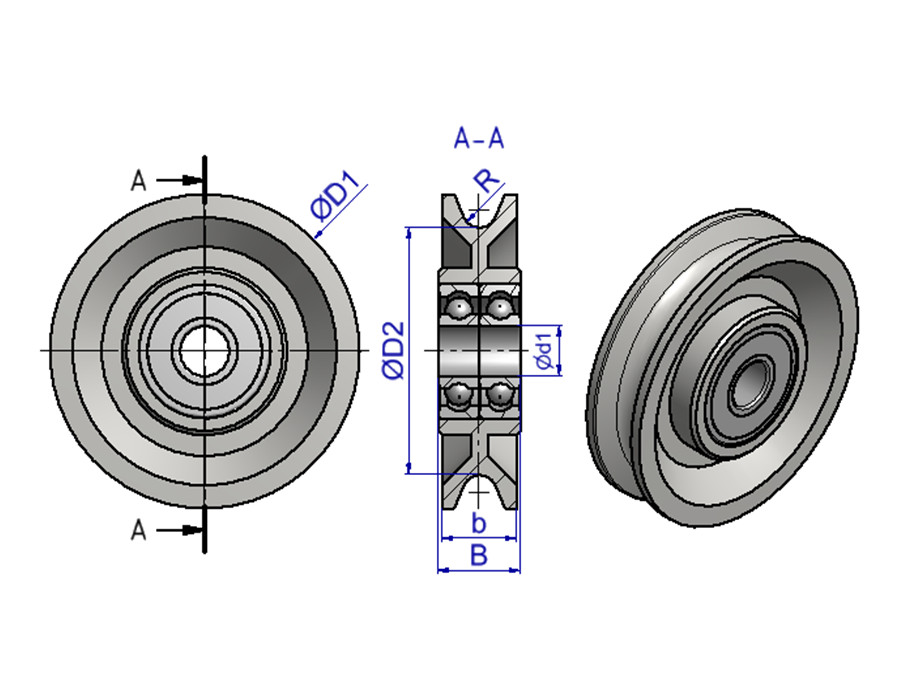

Seilrolle SR für Drahtseilumlenkung, gleitgelagert (1401...G) oder kugelgelagert (1402...K)

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]						Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	d1	B	b
2 - 6	100	1401.01G	22,99	1402.01K	58,08	50	38	3,2	10	16	12	0,1
3 - 8	200	1401.02G	29,04	1402.02K	71,39	75	59	4,2	12	20	18	0,3
4 - 9	300	1401.03G	32,67	1402.03K	77,44	100	80	4,8	16	25	21	0,6
6 -10	500	1401.04G	36,30	1402.04K	83,49	125	103	5,3	16	25	21	0,9
8 -12	750	1401.05G	53,24	1402.05K	99,22	150	126	6,5	20	25	22	1,4
6 -10	1500	1401.06G	112,53	1402.06K	169,40	200	166	5,3	30	38	32	4,5
10 -12	2000	1401.07G	145,20	1402.07K	228,69	250	213	6,5	40	41	36	7,9
12 -16	4000	1401.08G	232,32	1402.08K	284,35	300	257	8,5	50	41	36	12,8

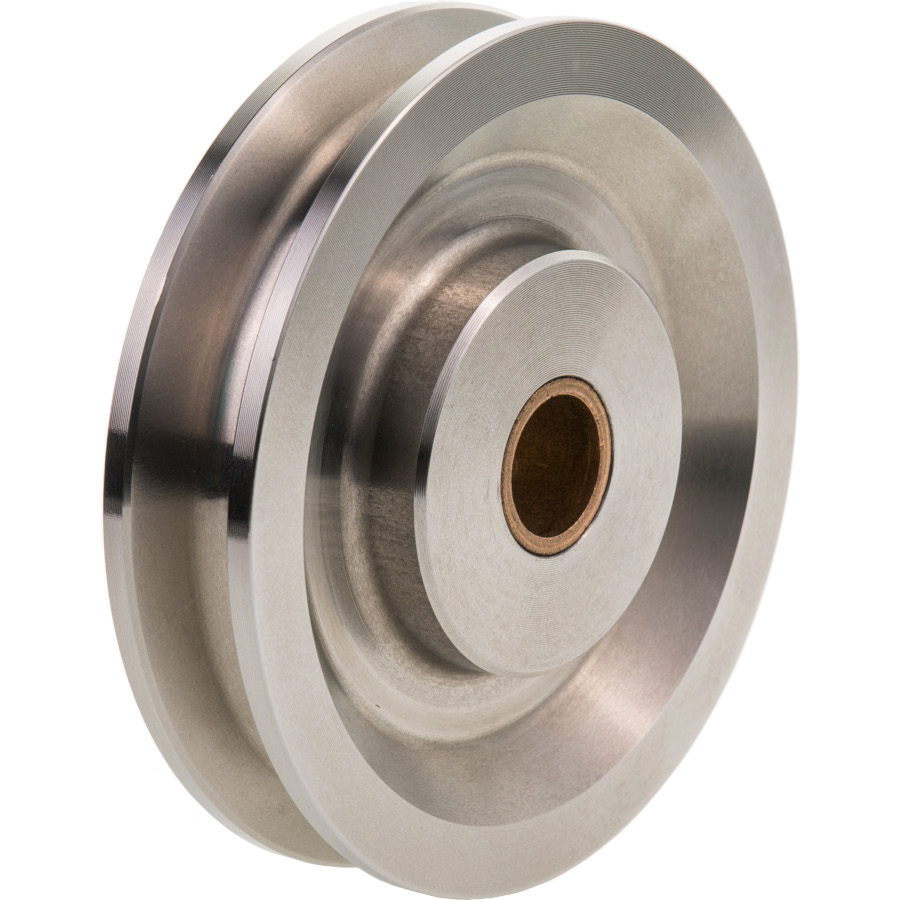

Seilrolle VSR 1501/1502 VA für Drahtseilumlenkung

---

Die Seilrolle ist sowohl für handbetriebene Hebevorrichtungen als auch für elektrischbetriebene Anlagen geeignet. Wahlweise ist sie mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Umlenkrolle ist aus rostfreiem Edelstahl gefertigt und vornehmlich für Edelstahlseile gedacht. Das Rillenprofil ist gedreht und entspricht DIN 15061.

Seilrolle VSR für Drahtseilumlenkung, gleitgelagert (1501...G) oder kugelgelagert (1502...K)

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]						Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	d1	B	b
2 - 6	100	1501.01G	73,81	1502.01K	113,74	50	38	3,2	10	16	12	0,1
3 - 8	200	1501.02G	83,49	1502.02K	134,31	75	59	4,2	12	20	18	0,3
4 - 9	300	1501.03G	91,96	1502.03K	140,36	100	80	4,8	16	25	21	0,6
6 -10	500	1501.04G	104,06	1502.04K	157,30	125	103	5,3	16	25	21	0,9
8 -12	750	1501.05G	117,37	1502.05K	174,24	150	126	6,5	20	25	22	1,4

Hintereinander angeordnete Rollenböcke ermöglichen das Umlenken des Seils in jede erdenkliche Richtung.
