Schäkel, hochfest

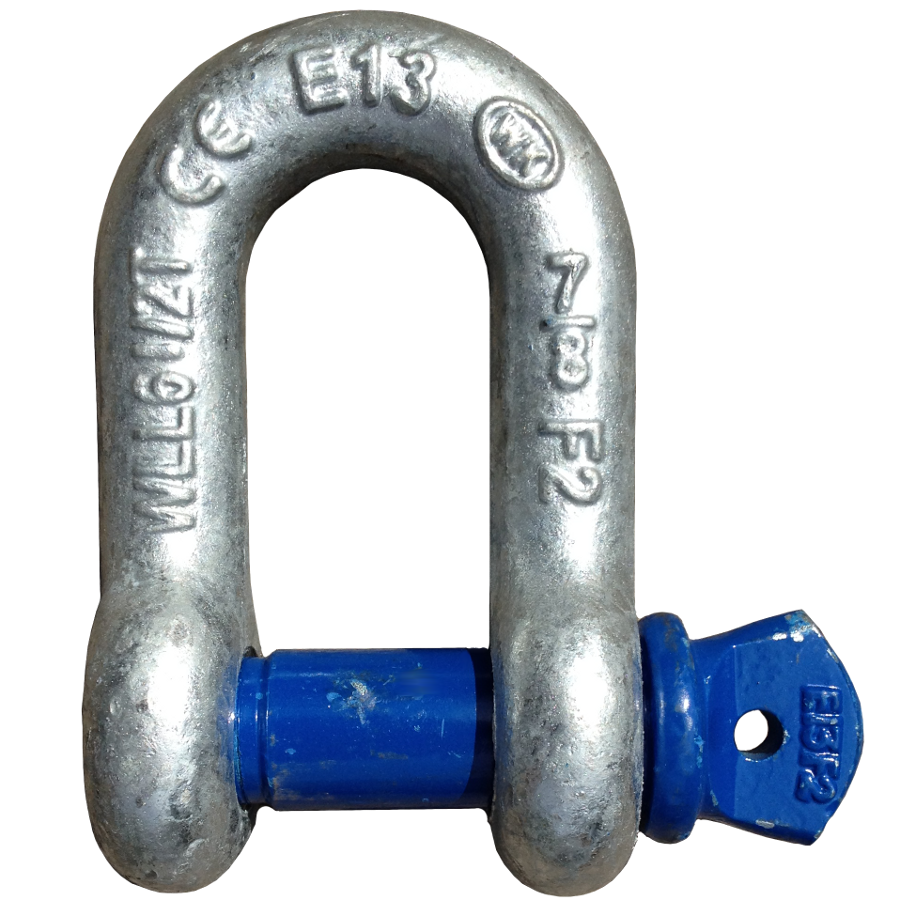

Schäkel, hochfest, gerade Form, mit Augenbolzen
mit eingeschlagener Nutzlast und Nenngröße,
6fache Sicherheit
Werkstoff: hochfester Stahl, geschmiedet
Ausführung: Bügel feuerverzinkt, Bolzen blau lackiert
CE - gekennzeichnet
/Anschlagmittel/Schaekel_Hochfest.php
| Typ | Preis | |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/4 inch, Gewicht 0,05 kg | 7,15 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 750 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/16 inch, Gewicht 0,08 kg | 8,80 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 1000 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/8 inch, Gewicht 0,13 kg | 13,09 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 1500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/16 inch, Gewicht 0,19 kg | 13,86 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 2000 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/2 inch, Gewicht 0,31 kg | 19,36 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 3250 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/8 inch, Gewicht 0,55 kg | 38,17 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 4750 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/4 inch, Gewicht 0,96 kg | 60,94 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 6500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/8 inch, Gewicht 1,41 kg | 87,78 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 8500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 inch, Gewicht 2,03 kg | 122,10 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 9500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/8 inch, Gewicht 2,97 kg | 172,92 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 12000 kg | Verpackungseinheit 5 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/4 inch, Gewicht 4,01 kg | 122,10 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 13500 kg | Verpackungseinheit 5 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/8 inch, Gewicht 5,40 kg | 168,52 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 17000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/2 inch, Gewicht 7,29 kg | 42,57 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 25000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/4 inch, Gewicht 11,25 kg | 75,02 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 35000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 2 inch, Gewicht 16,20 kg | 110,55 EUR |
| Schäkel gerade Form mit Augenbolzen, Tragfähigkeit 55000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 2 1/2 inch, Gewicht 33,30 kg | 269,50 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/4 inch, Gewicht 0,05 kg | 1,08 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 750 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/16 inch, Gewicht 0,08 kg | 1,32 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 1000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/8 inch, Gewicht 0,13 kg | 1,97 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 1500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/16 inch, Gewicht 0,19 kg | 2,08 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 2000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/2 inch, Gewicht 0,31 kg | 2,90 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 3250 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/8 inch, Gewicht 0,55 kg | 5,73 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 4750 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/4 inch, Gewicht 0,96 kg | 9,14 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 6500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/8 inch, Gewicht 1,41 kg | 13,17 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 8500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 inch, Gewicht 2,03 kg | 18,32 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 9500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/8 inch, Gewicht 2,97 kg | 25,94 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 12000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/4 inch, Gewicht 4,01 kg | 29,30 EUR |
| Schäkel gerade Form mit Augenbolzen | Tragkraft 13500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/8 inch, Gewicht 5,40 kg | 40,45 EUR |
| Trag- fähigkeit |
Nenn- größe |
Abmessungen in mm | Gewicht | Artikel-Nr. | Verpackungs- einheit VPE |
Preis | ||||||

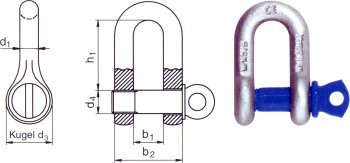

| b1 | b2 | d1 | d4 | h1 | d3 | per Stück | per VPE | |||||
| 500 kg | 1/4" | 12 | 26 | 6 | 8 | 22 | 17 | 0,05 kg | 14011401 | 10 Stück | 1,08 EUR | 7,15 EUR |
| 750 kg | 5/16" | 13 | 29 | 8 | 10 | 26 | 21 | 0,08 kg | 14015161 | 10 Stück | 1,32 EUR | 8,80 EUR |
| 1000 kg | 3/8" | 16 | 36 | 10 | 12 | 31 | 26 | 0,13 kg | 14023801 | 10 Stück | 1,97 EUR | 13,09 EUR |
| 1500 kg | 7/16" | 18 | 40 | 11 | 14 | 36 | 28 | 0,19 kg | 14037161 | 10 Stück | 2,08 EUR | 13,86 EUR |
| 2000 kg | 1/2" | 21 | 47 | 13 | 16 | 41 | 30 | 0,31 kg | 14041201 | 10 Stück | 2,90 EUR | 19,36 EUR |
| 3250 kg | 5/8" | 27 | 59 | 16 | 20 | 51 | 42 | 0,55 kg | 14055801 | 10 Stück | 5,73 EUR | 38,17 EUR |
| 4750 kg | 3/4" | 32 | 70 | 19 | 22 | 60 | 48 | 0,96 kg | 14063401 | 10 Stück | 9,14 EUR | 60,94 EUR |
| 6500 kg | 7/8" | 36 | 80 | 22 | 27 | 71 | 57 | 1,41 kg | 14077801 | 10 Stück | 13,17 EUR | 87,78 EUR |
| 8500 kg | 1" | 43 | 93 | 25 | 30 | 81 | 62 | 2,03 kg | 14081001 | 10 Stück | 18,32 EUR | 122,10 EUR |
| 9500 kg | 1 1/8" | 46 | 104 | 29 | 33 | 90 | 69 | 2,97 kg | 14091181 | 10 Stück | 25,94 EUR | 172,92 EUR |
| 12000 kg | 1 1/4" | 52 | 116 | 32 | 36 | 100 | 78 | 4,01 kg | 14101141 | 5 Stück | 29,30 EUR | 122,10 EUR |
| 13500 kg | 1 3/8" | 57 | 127 | 35 | 39 | 113 | 86 | 5,40 kg | 14111381 | 5 Stück | 40,45 EUR | 168,52 EUR |
| 17000 kg | 1 1/2" | 60 | 136 | 38 | 42 | 124 | 94 | 7,29 kg | 14121121 | 1 Stück | 42,57 EUR | |
| 25000 kg | 1 3/4" | 73 | 161 | 44 | 52 | 146 | 112 | 11,25 kg | 14131341 | 1 Stück | 75,02 EUR | |
| 35000 kg | 2" | 83 | 185 | 51 | 60 | 171 | 135 | 1,62 kg | 14142001 | 1 Stück | 110,55 EUR | |
| 55000 kg | 2 1/2" | 106 | 232 | 63 | 72 | 203 | 158 | 3,33 kg | 14152121 | 1 Stück | Auf Anfr. | Auf Anfr. |
Schäkel:
Diese Schäkeltypen werden für sporadische Verbindungen empfohlen, z.B. an Lastaufnahmemitteln und Hebezeugen. Schäkel gehören zu den Anschlagmitteln und sind nicht zum Hebezeug gehörende Einrichtungen.
Vorteile:
geringe Eigengewicht, hohe Tragkraft
Beispiel: ein Schäkel DIN 82101, Bolzendurchmesser 22 mm, hat eine Nutzlast von 2 t,
der hochfeste Schäkel, Bolzendurchmesser 22 mm, hat eine Nutzlast von 4,75 t.
Sicherheitshinweise:
Schäkel müssen vor jedem Einsatz überprüft werden. Es ist sicherzustellen dass:
Sollten die Schäkel die Sicherheitshinweise nicht erfüllen, sind diese gegen neue Schäkel auszutauschen. Die auf den Internetseiten gemachten Angaben gelten für neu gelieferte, unbenutzte, Schäkel, die unter normalen Bedingungen eingesetzt werden.
- alle Markierungen lesbar sind
- Bügel und Bolzen zusammen gehören und von gleichem Typ und Qualitätsgrad sind
- Die Gewinde von Bolzen und Bügel nicht beschädigt sind (Abnutzung≤5%)
- Schäkel mit Mutter und Splintsicherung niemals ohne Splint benutzt wird
- der Bolzen stets vollständig eingeschraubt ist
- Bügel und Bolzen nicht verbogen oder abgenutzt sind
- Bügel und Bolzen keine Risse, Einkerbungen oder sonstige Materialfehler aufweisen
- Keine stoßartigen Belastungen auftreten, da diese die Beanspruchung wesentlich erhöhen.
- Der Schäkel keinen hohen Temperaturen ausgesetzt wurde, da das die Tragfähigkeit WLL verringern kann
- Der Schäkel niemals geschweißt, erhitzt oder plastisch verformt wurde, da das die Tragfähigkeit WLL verringern kann
Es ist erforderlich, Schäkel in regelmäßigen Abständen, die in den jeweiligen nationalen Normen oder/ und der EU-Maschinenrichtlinie festgelegt sind, einer sicherheitstechnischen überprüfung zu unterziehen. Detaillierte Informationen sind z.B. aus der DGUV-R 100-500 zu entnehmen.
