Schäkel, hochfest

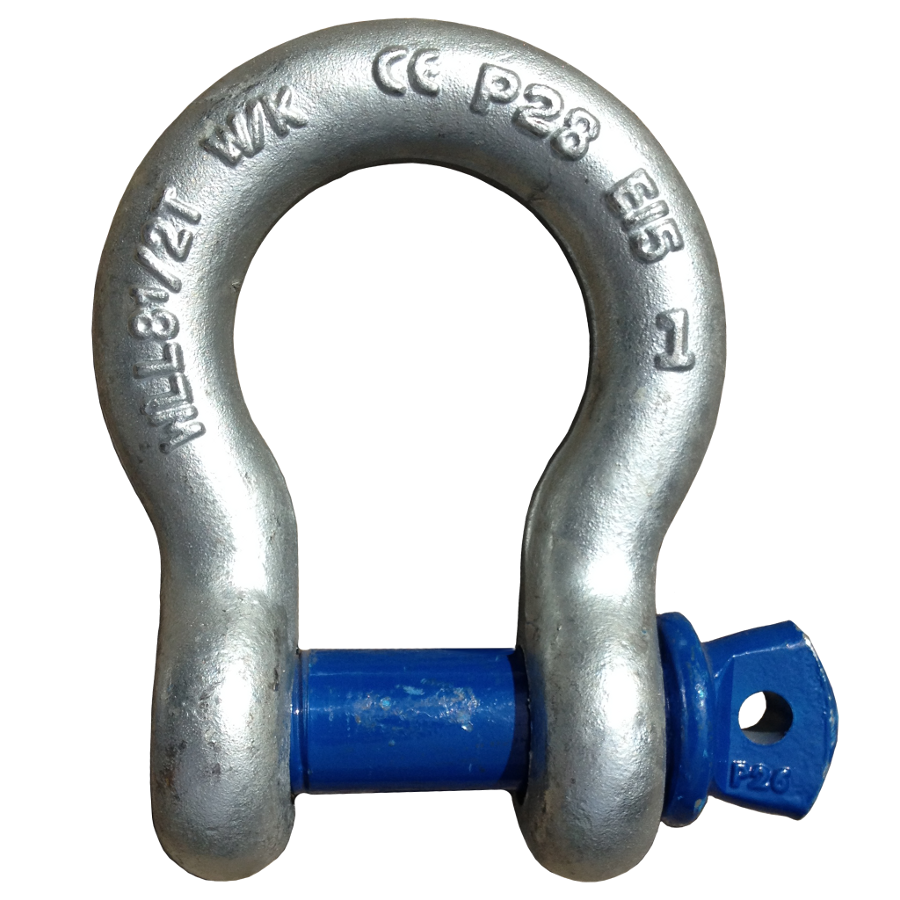

Schäkel, geschweifte Form, mit Augenbolzen
mit eingeschlagener Nutzlast und Nenngröße,
6fache Sicherheit
Werkstoff: hochfester Stahl, geschmiedet
Ausführung: Bügel feuerverzinkt, Bolzen blau lackiert
CE - gekennzeichnet
/Anschlagmittel/Schaekel_Geschweift.php
| Typ | Preis | |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/4 inch, Gewicht 0,05 kg | 7,15 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 750 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/16 inch, Gewicht 0,08 kg | 8,80 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 1000 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/8 inch, Gewicht 0,14 kg | 13,09 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 1500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/16 inch, Gewicht 0,22 kg | 13,86 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 2000 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/2 inch, Gewicht 0,33 kg | 19,36 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 3250 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/8 inch, Gewicht 0,65 kg | 38,17 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 4750 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/4 inch, Gewicht 0,97 kg | 60,94 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 6500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/8 inch, Gewicht 1,46 kg | 87,78 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 8500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 inch, Gewicht 2,39 kg | 122,10 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 9500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/8 inch, Gewicht 3,15 kg | 172,92 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 12000 kg | Verpackungseinheit 5 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/4 inch, Gewicht 4,32 kg | 122,10 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 13500 kg | Verpackungseinheit 5 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/8 inch, Gewicht 5,67 kg | 168,52 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 17000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/2 inch, Gewicht 7,79 kg | 42,57 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 25000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/4 inch, Gewicht 12,51 kg | 75,02 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 35000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 2 inch, Gewicht 18,50 kg | 110,55 EUR |
| Schäkel geschweifte Form mit Augenbolzen, Tragfähigkeit 55000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 2 1/2 inch, Gewicht 37,58 kg | 269,50 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/4 inch, Gewicht 0,05 kg | 1,08 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 750 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/16 inch, Gewicht 0,08 kg | 1,32 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 1000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/8 inch, Gewicht 0,14 kg | 1,97 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 1500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/16 inch, Gewicht 0,22 kg | 2,08 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 2000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/2 inch, Gewicht 0,33 kg | 2,90 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 3250 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/8 inch, Gewicht 0,65 kg | 5,73 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 4750 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/4 inch, Gewicht 0,97 kg | 9,14 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 6500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/8 inch, Gewicht 1,46 kg | 13,17 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 8500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 inch, Gewicht 2,39 kg | 18,32 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 9500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/8 inch, Gewicht 3,15 kg | 25,94 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 12000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/4 inch, Gewicht 4,32 kg | 29,30 EUR |
| Schäkel geschweifte Form mit Augenbolzen | Tragkraft 13500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/8 inch, Gewicht 5,67 kg | 40,45 EUR |
| Trag- fähigkeit |
Nenn- größe |
Abmessungen in mm | Gewicht | Artikel-Nr. | Verpackungs- einheit VPE |
Preis | |||||||
| b1 | b2 | b3 | d1 | d3 | d4 | h1 | per Stück | per VPE | |||||
| 500 kg | 1/4" | 12 | 25 | 19 | 6 | 17 | 8 | 28 | 0,05 kg | 14011402 | 10 Stück | 1,08 EUR | 7,15 EUR |
| 750 kg | 5/16" | 13 | 29 | 21 | 8 | 21 | 10 | 31 | 0,08 kg | 14015162 | 10 Stück | 1,32 EUR | 8,80 EUR |
| 1000 kg | 3/8" | 16 | 36 | 26 | 10 | 26 | 12 | 36 | 0,14 kg | 14023802 | 10 Stück | 1,97 EUR | 13,09 EUR |
| 1500 kg | 7/16" | 18 | 40 | 29 | 11 | 28 | 14 | 42 | 0,22 kg | 14037162 | 10 Stück | 2,08 EUR | 13,86 EUR |
| 2000 kg | 1/2" | 21 | 47 | 33 | 13 | 30 | 16 | 48 | 0,33 kg | 14041202 | 10 Stück | 2,90 EUR | 19,36 EUR |
| 3250 kg | 5/8" | 27 | 59 | 43 | 16 | 42 | 20 | 60 | 0,65 kg | 14055802 | 10 Stück | 5,73 EUR | 38,17 EUR |
| 4750 kg | 3/4" | 32 | 70 | 51 | 19 | 48 | 22 | 71 | 0,97 kg | 14063402 | 10 Stück | 9,14 EUR | 60,94 EUR |
| 6500 kg | 7/8" | 36 | 80 | 58 | 22 | 57 | 27 | 84 | 1,46 kg | 14077802 | 10 Stück | 13,17 EUR | 87,78 EUR |
| 8500 kg | 1" | 43 | 93 | 68 | 25 | 62 | 30 | 95 | 2,39 kg | 14081002 | 10 Stück | 18,32 EUR | 122,10 EUR |
| 9500 kg | 1 1/8" | 46 | 104 | 74 | 29 | 69 | 33 | 103 | 3,15 kg | 14091182 | 10 Stück | 25,94 EUR | 172,92 EUR |
| 12000 kg | 1 1/4" | 52 | 116 | 82 | 32 | 78 | 36 | 119 | 4,32 kg | 14101142 | 5 Stück | 29,30 EUR | 122,10 EUR |
| 13500 kg | 1 3/8" | 57 | 127 | 92 | 35 | 86 | 39 | 133 | 5,67 kg | 14111382 | 5 Stück | 40,45 EUR | 168,52 EUR |
| 17000 kg | 1 1/2" | 60 | 136 | 98 | 38 | 94 | 42 | 146 | 7,79 kg | 14121122 | 1 Stück | 42,57 EUR | |
| 25000 kg | 1 3/4" | 73 | 161 | 127 | 44 | 112 | 52 | 178 | 12,51 kg | 14131342 | 1 Stück | 75,02 EUR | |
| 35000 kg | 2" | 83 | 185 | 146 | 51 | 135 | 60 | 197 | 18,50 kg | 14142002 | 1 Stück | 110,55 EUR | |
| 55000 kg | 2 1/2" | 106 | 232 | 184 | 63 | 158 | 72 | 267 | 37,58 kg | 14152122 | 1 Stück | Auf Anfr. | Auf Anfr. |
Schäkel:
Diese Schäkeltypen werden für sporadische Verbindungen empfohlen, z.B. an Lastaufnahmemitteln und Hebezeugen. Schäkel gehören zu den Anschlagmitteln und sind nicht zum Hebezeug gehörende Einrichtungen.
Vorteile:
geringe Eigengewicht, hohe Tragkraft
Beispiel: ein Schäkel DIN 82101, Bolzendurchmesser 22 mm, hat eine Nutzlast von 2 t,
der hochfeste Schäkel, Bolzendurchmesser 22 mm, hat eine Nutzlast von 4,75 t.
