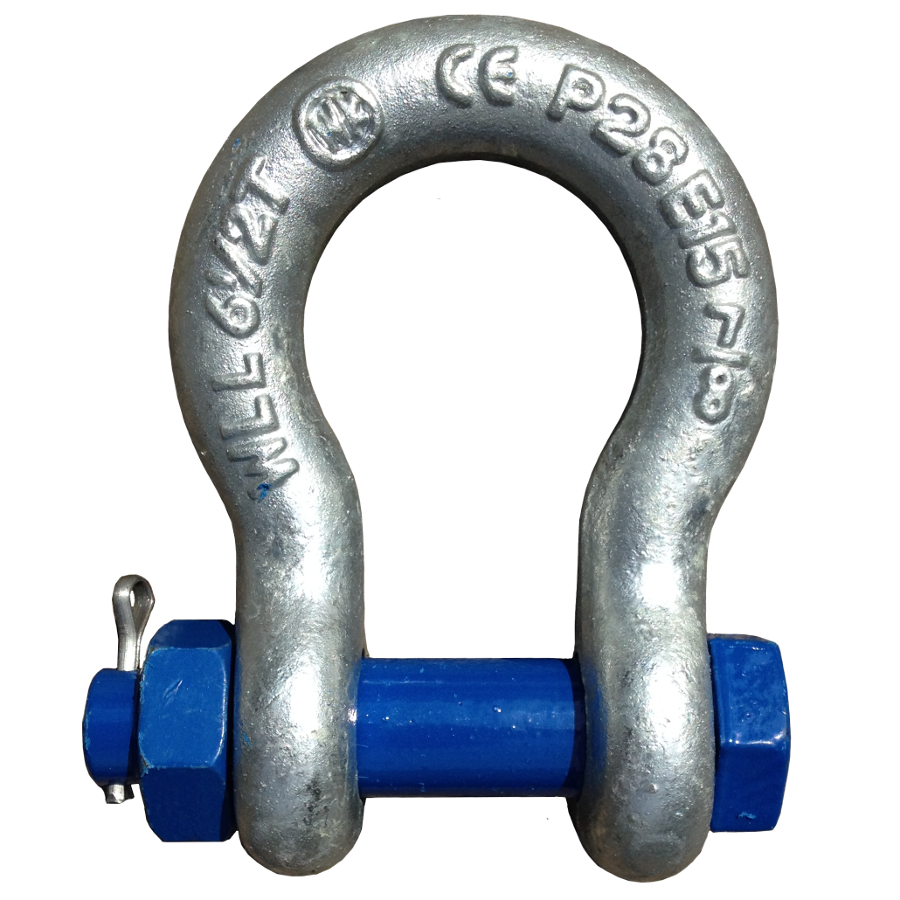

Schäkel, hochfest
Schäkel, hochfest, geschweifte Form mit Mutter und Splint
mit eingeschlagener Nutzlast und Nenngröße,
6fache Sicherheit
Werkstoff: hochfester Stahl, geschmiedet
Ausführung: Bügel feuerverzinkt, Bolzen blau lackiert
CE - gekennzeichnet
/Anschlagmittel/Schaekel_Geschweift_Mutter_Splint.php
| Typ | Preis | |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/4 inch, Gewicht 0,07 kg | 9,02 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 750 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/16 inch, Gewicht 0,10 kg | 10,45 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 1000 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/8 inch, Gewicht 0,18 kg | 14,08 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 1500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/16 inch, Gewicht 0,25 kg | 16,83 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 2000 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/2 inch, Gewicht 0,37 kg | 22,00 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 3250 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/8 inch, Gewicht 0,71 kg | 45,65 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 4750 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/4 inch, Gewicht 1,27 kg | 65,67 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 6500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/8 inch, Gewicht 1,78 kg | 96,14 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 8500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 inch, Gewicht 2,52 kg | 134,86 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 9500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/8 inch, Gewicht 3,53 kg | 192,17 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 12000 kg | Verpackungseinheit 5 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/4 inch, Gewicht 5,04 kg | 137,39 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 13500 kg | Verpackungseinheit 5 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/8 inch, Gewicht 6,84 kg | 188,10 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 17000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/2 inch, Gewicht 8,78 kg | 48,40 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 25000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/4 inch, Gewicht 14,09 kg | 77,33 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 35000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 2 inch, Gewicht 20,90 kg | 114,07 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 55000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 2 1/2 inch, Gewicht 39,90 kg | 259,93 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 85000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3 inch, Gewicht 62,00 kg | 563,53 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 120000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3 1/2 inch, Gewicht 109,00 kg | 0,00 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint, Tragfähigkeit 150000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 4 inch, Gewicht 130 kg | 0,00 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/4 inch, Gewicht 0,07 kg | 1,35 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 750 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/16 inch, Gewicht 0,10 kg | 1,57 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 1000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/8 inch, Gewicht 0,18 kg | 2,11 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 1500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/16 inch, Gewicht 0,25 kg | 2,53 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 2000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/2 inch, Gewicht 0,37 kg | 3,30 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 3250 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/8 inch, Gewicht 0,71 kg | 6,85 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 4750 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/4 inch, Gewicht 1,27 kg | 9,86 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 6500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/8 inch, Gewicht 1,78 kg | 14,42 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 8500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 inch, Gewicht 2,52 kg | 20,23 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 9500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/8 inch, Gewicht 3,53 kg | 28,83 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 12000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/4 inch, Gewicht 5,04 kg | 32,98 EUR |
| Schäkel geschweifte Form, mit Mutter und Splint | Tragkraft 13500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/8 inch, Gewicht 6,84 kg | 45,14 EUR |

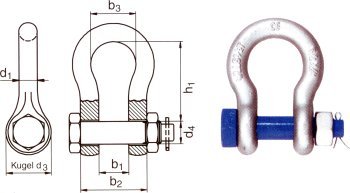

| Trag- fähigkeit |
Nenn- größe |
Abmessungen in mm | Gewicht | Artikel-Nr. | Verpackungs- einheit VPE |
Preis | |||||||
| b1 | b2 | b3 | d1 | d3 | d4 | h1 | per Stück | per VPE | |||||
| 500 kg | 1/4" | 12 | 25 | 19 | 6 | 17 | 8 | 28 | 0,07 kg | 14011404 | 10 Stück | 1,35 EUR | 9,02 EUR |
| 750 kg | 5/16" | 13 | 29 | 21 | 8 | 21 | 10 | 31 | 0,10 kg | 14015164 | 10 Stück | 1,57 EUR | 10,45 EUR |
| 1000 kg | 3/8" | 16 | 36 | 26 | 10 | 26 | 12 | 36 | 0,18 kg | 14023804 | 10 Stück | 2,11 EUR | 14,08 EUR |
| 1500 kg | 7/16" | 18 | 40 | 29 | 11 | 28 | 14 | 42 | 0,25 kg | 14037164 | 10 Stück | 2,53 EUR | 16,83 EUR |
| 2000 kg | 1/2" | 21 | 47 | 33 | 13 | 30 | 16 | 48 | 0,37 kg | 14041204 | 10 Stück | 3,30 EUR | 22,00 EUR |
| 3250 kg | 5/8" | 27 | 59 | 43 | 16 | 42 | 20 | 60 | 0,71 kg | 14055804 | 10 Stück | 6,85 EUR | 45,65 EUR |
| 4750 kg | 3/4" | 32 | 70 | 51 | 19 | 48 | 22 | 71 | 1,27 kg | 14063404 | 10 Stück | 9,86 EUR | 65,67 EUR |
| 6500 kg | 7/8" | 36 | 80 | 58 | 22 | 57 | 27 | 84 | 1,78 kg | 14077804 | 10 Stück | 14,42 EUR | 96,14 EUR |
| 8500 kg | 1" | 43 | 93 | 68 | 25 | 62 | 30 | 95 | 2,52 kg | 14081004 | 10 Stück | 20,23 EUR | 134,86 EUR |
| 9500 kg | 1 1/8" | 46 | 104 | 74 | 29 | 69 | 33 | 103 | 3,53 kg | 14091184 | 10 Stück | 28,83 EUR | 192,17 EUR |
| 12000 kg | 1 1/4" | 52 | 116 | 82 | 32 | 78 | 36 | 119 | 5,04 kg | 14101144 | 5 Stück | 32,98 EUR | 137,39 EUR |
| 13500 kg | 1 3/8" | 57 | 127 | 92 | 35 | 86 | 39 | 133 | 6,84 kg | 14111384 | 5 Stück | 45,14 EUR | 188,10 EUR |
| 17000 kg | 1 1/2" | 60 | 136 | 98 | 38 | 94 | 42 | 146 | 8,78 kg | 14121124 | 1 Stück | 48,40 EUR | |
| 25000 kg | 1 3/4" | 73 | 161 | 127 | 44 | 112 | 52 | 178 | 14,09 kg | 14131344 | 1 Stück | 77,33 EUR | |
| 35000 kg | 2" | 83 | 185 | 146 | 51 | 135 | 60 | 197 | 20,84 kg | 14142004 | 1 Stück | 114,07 EUR | |
| 55000 kg | 2 1/2" | 106 | 232 | 180 | 65 | 145 | 72 | 267 | 42,30 kg | 14152124 | 1 Stück | 259,93 EUR | |
| 85000 kg | 3" | 127 | 277 | 190 | 75 | 165 | 82 | 330 | 62,00 kg | 14163004 | 1 Stück | Auf Anfr. | Auf Anfr. |
| 120000 kg | 3 1/2" | 137 | 321 | 232 | 92 | 220 | 95 | 374 | 109,00 kg | 14173124 | 1 Stück | Auf Anfr. | Auf Anfr. |
| 150000 kg | 4" | 145 | 353 | 250 | 104 | 240 | 108 | 372 | 130,00 kg | 14184004 | 1 Stück | Auf Anfr. | Auf Anfr. |
Schäkel mit Mutter und Splint:
Diese Schäkeltypen werden für länger andauernde Verbindungen empfohlen, z.B. an Lastaufnahmemitteln und Hebezeugen. Nach der Montage wird der Schäkelbolzen mit einem Splint gegen unbeabsichtigtes Lösen gesichert. Die Schäkelvarianten bieten Vorteile in der Festigkeit durch die doppelte Auflage des Bolzens in den Schäkelösen. Das Brechen der Bolzen am Gewindeansatz ist somit wietestgehend ausgeschlossen.
Vorteile:
geringe Eigengewicht, hohe Tragkraft
Beispiel: ein Schäkel DIN 82101, Bolzendurchmesser 22 mm, hat eine Nutzlast von 2 t,
der hochfeste Schäkel, Bolzendurchmesser 22 mm, hat eine Nutzlast von 4,75 t.
