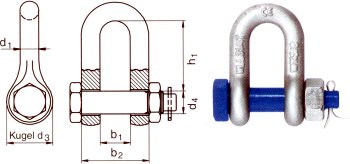

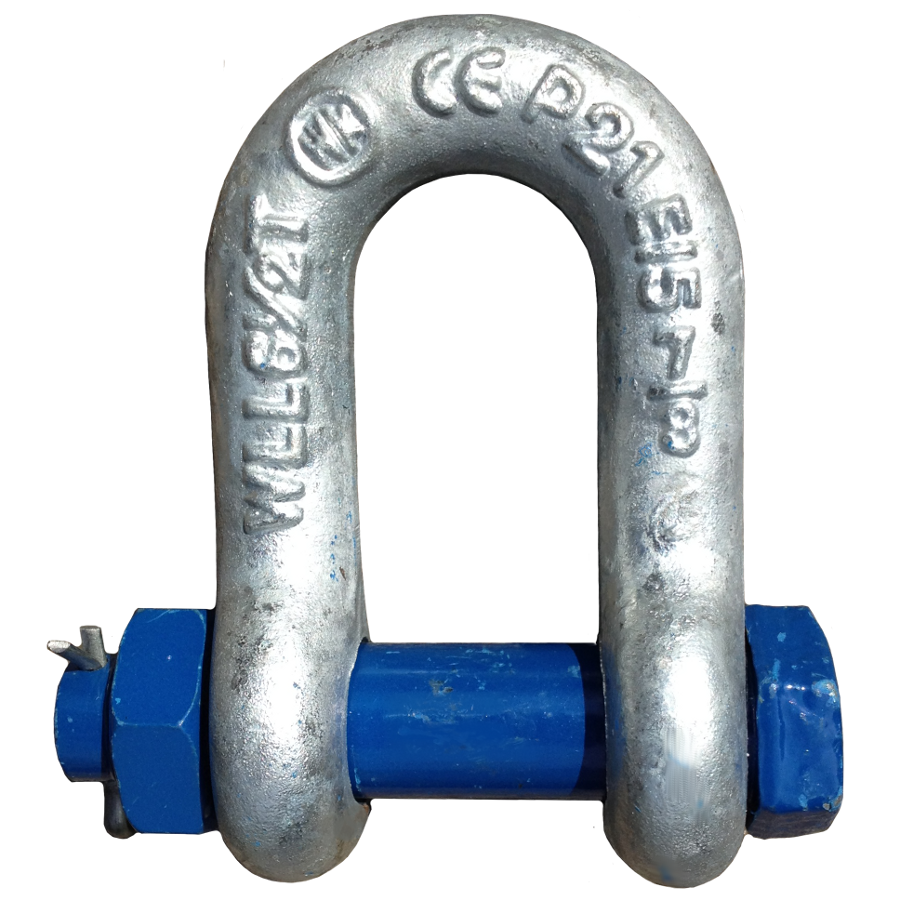

Schäkel, hochfest
Schäkel, hochfest, gerade Form, Mutter und Splint
gerade Form, mit überstehendem Bolzen,
mit eingeschlagener Nutzlast und Nenngröße,
6fache Sicherheit
Werkstoff: hochfester Stahl, geschmiedet
Ausführung: Bügel feuerverzinkt, Bolzen blau lackiert
CE - gekennzeichnet
/Anschlagmittel/Schaekel.php
| Typ | Preis | |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/4 inch, Gewicht 0,06 kg | 9,02 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 750 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/16 inch, Gewicht 0,10 kg | 10,45 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 1000 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/8 inch, Gewicht 0,15 kg | 14,08 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 1500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/16 inch, Gewicht 0,22 kg | 16,83 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 2000 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/2 inch, Gewicht 0,34 kg | 22,00 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 3250 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/8 inch, Gewicht 0,70 kg | 45,65 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 4750 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/4 inch, Gewicht 1,18 kg | 65,67 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 6500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/8 inch, Gewicht 1,64 kg | 96,14 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 8500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 inch, Gewicht 2,41 kg | 134,86 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 9500 kg | Verpackungseinheit 10 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/8 inch, Gewicht 3,27 kg | 192,17 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 12000 kg | Verpackungseinheit 5 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/4 inch, Gewicht 4,59 kg | 137,39 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 13500 kg | Verpackungseinheit 5 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/8 inch, Gewicht 6,00 kg | 188,10 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 17000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/2 inch, Gewicht 8,33 kg | 48,40 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 25000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/4 inch, Gewicht 12,83 kg | 77,33 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 35000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 2 inch, Gewicht 19,30 kg | 114,07 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 55000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 2 1/2 inch, Gewicht 34,50 kg | 259,93 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 85000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3 inch, Gewicht 60,00 kg | 563,53 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 120000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3 1/2 inch, Gewicht 93,00 kg | 0,00 EUR |
| Schäkel gerade Form, mit Mutter und Splint, Tragfähigkeit 150000 kg | Verpackungseinheit 1 Stck mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 4 inch, Gewicht 145 kg | 0,00 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/4 inch, Gewicht 0,06 kg | 1,35 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 750 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/16 inch, Gewicht 0,10 kg | 1,57 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 1000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/8 inch, Gewicht 0,15 kg | 2,11 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 1500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/16 inch, Gewicht 0,22 kg | 2,53 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 2000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1/2 inch, Gewicht 0,34 kg | 3,30 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 3250 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 5/8 inch, Gewicht 0,70 kg | 6,85 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 4750 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 3/4 inch, Gewicht 1,18 kg | 9,86 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 6500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 7/8 inch, Gewicht 1,64 kg | 14,42 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 8500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 inch, Gewicht 2,41 kg | 20,23 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 9500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/8 inch, Gewicht 3,27 kg | 28,83 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 12000 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 1/4 inch, Gewicht 4,59 kg | 32,98 EUR |
| Schäkel gerade Form, mit Mutter und Splint | Tragkraft 13500 kg mit eingeschlagener Nutzlast und Nenngröße , 6fache Sicherheit, Nenngröße 1 3/8 inch, Gewicht 6,00 kg | 45,14 EUR |
| Trag- fähigkeit |
Nenn- größe |
Abmessungen in mm | Gewicht | Artikel-Nr. | Verpackungs- einheit VPE |
Preis | ||||||
| b1 | b2 | d1 | d4 | h1 | d3 | per Stück | per VPE | |||||
| 500 kg | 1/4" | 12 | 26 | 6 | 8 | 22 | 17 | 0,06 kg | 14011403 | 10 Stück | 1,35 EUR | 9,02 EUR |
| 750 kg | 5/16" | 13 | 29 | 8 | 10 | 26 | 21 | 0,10 kg | 14015163 | 10 Stück | 1,57 EUR | 10,45 EUR |
| 1000 kg | 3/8" | 16 | 36 | 10 | 12 | 31 | 26 | 0,15 kg | 14023803 | 10 Stück | 2,11 EUR | 14,08 EUR |
| 1500 kg | 7/16" | 18 | 40 | 11 | 14 | 36 | 28 | 0,22 kg | 14037163 | 10 Stück | 2,53 EUR | 16,83 EUR |
| 2000 kg | 1/2" | 21 | 47 | 13 | 16 | 41 | 30 | 0,34 kg | 14041203 | 10 Stück | 3,30 EUR | 22,00 EUR |
| 3250 kg | 5/8" | 27 | 59 | 16 | 19 | 51 | 42 | 0,70 kg | 14055803 | 10 Stück | 6,85 EUR | 45,65 EUR |
| 4750 kg | 3/4" | 32 | 70 | 19 | 22 | 60 | 48 | 1,18 kg | 14063403 | 10 Stück | 9,86 EUR | 65,67 EUR |
| 6500 kg | 7/8" | 36 | 80 | 22 | 25 | 71 | 57 | 1,64 kg | 14077803 | 10 Stück | 14,42 EUR | 96,14 EUR |
| 8500 kg | 1" | 43 | 93 | 25 | 28 | 81 | 62 | 2,41 kg | 14081003 | 10 Stück | 20,23 EUR | 134,86 EUR |
| 9500 kg | 1 1/8" | 46 | 104 | 29 | 32 | 90 | 69 | 3,27 kg | 14091183 | 10 Stück | 28,83 EUR | 192,17 EUR |
| 12000 kg | 1 1/4" | 52 | 116 | 32 | 35 | 100 | 78 | 4,60 kg | 14101143 | 5 Stück | 32,98 EUR | 137,39 EUR |
| 13500 kg | 1 3/8" | 57 | 127 | 35 | 38 | 113 | 86 | 6,00 kg | 14111383 | 5 Stück | 45,14 EUR | 188,10 EUR |
| 17000 kg | 1 1/2" | 60 | 136 | 38 | 42 | 124 | 94 | 8,33 kg | 14121123 | 1 Stück | 48,40 EUR | |
| 25000 kg | 1 3/4" | 73 | 161 | 44 | 50 | 146 | 112 | 12,83 kg | 14131343 | 1 Stück | 77,33 EUR | |
| 35000 kg | 2" | 83 | 185 | 51 | 57 | 171 | 135 | 1,85 kg | 14142003 | 1 Stück | 114,07 EUR | |
| 55000 kg | 2 1/2" | 106 | 232 | 65 | 70 | 203 | 145 | 3,80 kg | 14152123 | 1 Stück | Auf Anfr. | |
| 85000 kg | 3" | 127 | 277 | 75 | 82 | 230 | 165 | -,-- kg | 14163003 | 1 Stück | Auf Anfr. | |
| 120000 kg | 3 1/2" | 133 | 317 | 89 | 95 | 253 | 203 | -,-- kg | 14173123 | 1 Stück | Auf Anfr. | |
| 150000 kg | 4" | 140 | 348 | 102 | 107 | 250 | 226 | -,-- kg | 14184003 | 1 Stück | Auf Anfr. | |
Schäkel mit Mutter und Splint nach Form C
Verwendung
Der Schäkel mit Mutter und Splint wird für länger andauernde Verbindungen empfohlen oder immer dann wenn sich die Last während des Hebevorgangs bewegen kann. Der Splint dient als Sicherung gegen Lösen oder Ausdrehen des Bolzens aus dem Schäkelkörper. Dieser Schäkeltyp darf niemals ohne Verwendung des Splints eingesetzt werden.Die Schäkel mit Mutter und Splint bieten Vorteile in der Festigkeit durch die doppelte Auflage des Bolzens in den Schäkelösen. Das Brechen der Bolzen am Gewindeansatz ist somit weitestgehend ausgeschlossen.
Vorteile hochfester Schäkel
Hochfeste Schäkel sind gegenüber denen nach DIN 82101 bei gleicher Traglast kleiner und leichter. Beispielsweise hat ein Schäkel nach DIN 82101 mit einem Bolzendurchmesser von 22 mm eine Nutzlast von 2 t, wogegen ein hochfester Schäkel mit gleichem Bolzendurchmesser eine Nutzlast von 4,75 t hat.Sicherheitshinweise
Schäkel müssen vor jedem Einsatz überprüft werden. Es ist sicherzustellen dass ...- alle Markierungen lesbar sind
- Bügel und Bolzen zusammen gehören und von gleichem Typ und Qualitätsgrad sind
- Die Gewinde von Bolzen und Bügel nicht beschädigt sind (Abnutzung≤5%)
- Schäkel mit Mutter und Splintsicherung niemals ohne Splint benutzt wird
- der Bolzen stets vollständig eingeschraubt ist
- Bügel und Bolzen nicht verbogen oder abgenutzt sind
- Bügel und Bolzen keine Risse, Einkerbungen oder sonstige Materialfehler aufweisen
- Keine stoßartigen Belastungen auftreten, da diese die Beanspruchung wesentlich erhöhen.
- Der Schäkel keinen hohen Temperaturen ausgesetzt wurde, da das die Tragfähigkeit WLL verringern kann
- Der Schäkel niemals geschweißt, erhitzt oder plastisch verformt wurde, da das die Tragfähigkeit WLL verringern kann
