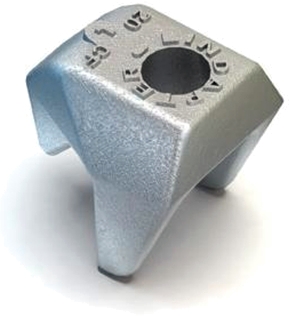

Verbindungsklemme Typ CF
Katalog
Klemme für hohe Schubbelastungen.
Bevorzugt mit Typ AF kombinierbar.

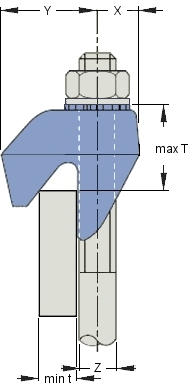

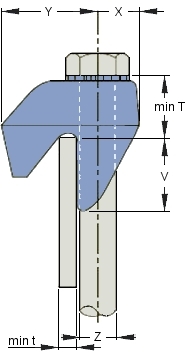

Der Typ CF hakt sich um die Flanschkanten der Profile.
Montageerleichterung durch Schraubenkopfarretierung.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf rechts herunter.
Bevorzugt mit Typ AF kombinierbar.
Der Typ CF hakt sich um die Flanschkanten der Profile.
Montageerleichterung durch Schraubenkopfarretierung.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf rechts herunter.
/Lindapter/Verbindungsklemme_CF.php
| Typ | Preis | |
| Verbindungsklemme Typ CF12 für Schraube M12 - 8.8, feuerverzinkt | Anziehmoment 90 Nm mit Nase für Profile und als Stütznocke einsetzbar | 5,48 EUR |
| Verbindungsklemme Typ CF16 für Schraube M16 - 8.8, feuerverzinkt | Anziehmoment 240 Nm mit Nase für Profile und als Stütznocke einsetzbar | 8,97 EUR |
| Verbindungsklemme Typ CF20 für Schraube M20 - 8.8, feuerverzinkt | Anziehmoment 470 Nm mit Nase für Profile und als Stütznocke einsetzbar | 14,85 EUR |
| Artikel-Nr. |
Schraube 8.8 Z |
zul. Belastung (1) (5:1) Sicherheitsfaktor (2:1) |
Anzieh- moment |
Abmessungen in mm | Preis * | |||||||
| Zug 1 Schraube |
Schub / 2 Schrauben | |||||||||||
| Träger lackiert 2) |
Träger verzinkt |
Y | X | t | T | V | Breite | |||||
| Nockenhöhe kurz | ||||||||||||
| CF12 | M12 | 8,5 kN | 3,4 kN | 3,9 kN | 90 Nm | 32 | 14 | 6-13 | 21-29 | 25 | 46 | 5,48 EUR |
| CF16 | M16 | 16,0 kN | 8,0 kN | 10,0 kN | 240 Nm | 44 | 18 | 8-16 | 25-33 | 32 | 56 | 8,97 EUR |
| CF20 | M20 | 26,3 kN | 13,0 kN | 16,0 kN | 470 Nm | 53 | 22 | 10-19 | 30-41 | 45 | 65 | 14,85 EUR |
1) Die Schubkräfte gelten für den Typ CF und die Zwischenplatte in feuerverzinkter Ausführung
2) Gültig für Vorbereitungsgrad Sa 2 ½ plus 75 µm Alkydzinkphosphat-Grundierung
* exkl. MwSt. zzgl. Versandkosten
2) Gültig für Vorbereitungsgrad Sa 2 ½ plus 75 µm Alkydzinkphosphat-Grundierung
* exkl. MwSt. zzgl. Versandkosten
