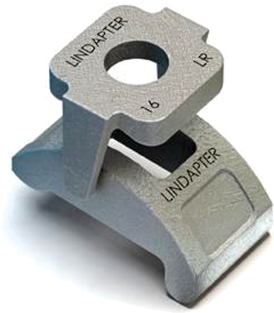

Klemme Typ LR
Der LR ist eine flexible Klemme, die sich aufgrund ihrer Form stufenlos auf die
unterschiedlichen Flanschstärken einstellt. Die zweiteilige Klemme eignet sich besonders für Einsatzfälle,
wo die Flanschdicke vor der Montage nicht einfach gemessen werden kann oder wo viele unterschiedliche Träger
verbunden werden müssen. Der selbsteinstellende Sattel bietet dem Schraubenkopf oder der Mutter eine Auflagefläche.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Katalog
Der LR kann an Trägern und Schienen mit parallelen und bis zu 15° geneigten Flanschen eingesetzt werden. Größere
Flanschdicken können mit zusätzlichen Unterlegstücken (P1 lang, P2 lang) ausgeglichen werden.
Geeignet auch bei Langlöchern.Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
/Lindapter/Klemme_LR.php
| Typ | Preis | |
| Klemme Typ LR10 für Schraube M10 - 8.8, galv. verz. | Anziehmoment 20 Nm zweiteilige Klemme mit Langloch + Sattel mit Verdrehsperre | 4,77 EUR |
| Klemme Typ LR12 für Schraube M12 - 8.8, galv. verz. | Anziehmoment 69 Nm zweiteilige Klemme mit Langloch + Sattel mit Verdrehsperre | 6,42 EUR |
| Klemme Typ LR16 für Schraube M16 - 8.8, galv. verz. | Anziehmoment 147 Nm zweiteilige Klemme mit Langloch + Sattel mit Verdrehsperre | 11,74 EUR |
| Klemme Typ LR20 für Schraube M20 - 8.8, galv. verz. | Anziehmoment 285 Nm zweiteilige Klemme mit Langloch + Sattel mit Verdrehsperre | 21,25 EUR |
| Klemme Typ LR24 für Schraube M24 - 8.8, galv. verz. | Anziehmoment 491 Nm zweiteilige Klemme mit Langloch + Sattel mit Verdrehsperre | 33,72 EUR |
| Artikel-Nr. |
Schraube 8.8 Z |
zul. Belastung (1) (Sicherheitsfaktor 5:1) |
Anzieh- drehmoment |
Abmessungen in mm | Preis* | |||||
| Zug 1 Schraube |
Schub 2 Schrauben |
V | Y | X | T | Breite mit Sattel |
||||
| LR10 | M10 | 1,5 kN | - | 20 Nm | 3-10 | 21-24 | 24-26 | 21-24 | 33 | 4,77 EUR |
| LR12 | M12 | 4,5 kN | 0,9 kN | 69 Nm | 3-12 | 26-29 | 25-31 | 25-29 | 39 | 6,42 EUR |
| LR16 | M16 | 8,5 kN | 1,7 kN | 147 Nm | 3-16 | 30-35 | 34-37 | 30-36 | 46 | 11,74 EUR |
| LR20 | M20 | 13,2 kN | 2,6 kN | 285 Nm | 3-20 | 42-49 | 46-51 | 41-48 | 57 | 21,25 EUR |
| LR24 | M24 | 19,0 kN | 3,8 kN | 491 Nm | 3-24 | 47-57 | 52-58 | 44-54 | 76 | 33,72 EUR |
* exkl. MwSt. zzgl. Versandkosten
1) LR16 für dynamische Belastungen geprüft vom TÜV NORD
1) LR16 für dynamische Belastungen geprüft vom TÜV NORD
Typische Anwendungen
