Auswahl der Klemmen nach Trägertyp und Klemmstärken

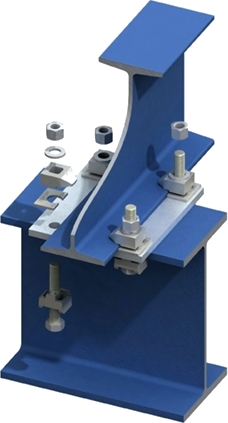

Kreuzverbindung mit Lindaptern Die Kreuzverbindung dient zur Befestigung von Trägern miteinander. Ohne Schweißen und Bohren, zur Montage ist nur ein Drehmomentschlüssel nötig. Sie setzt sich zusammen aus Lindapter, Schrauben, Muttern, Unterlegscheiben und einer Zwischenplatte. Siehe Abbildung rechts.

1. Schritt

Wahl des Schraubendurchmessers aufgrund der vorliegenden Belastung unter Berücksichtigung der Tragkraft der Lindapter-Typen.

Zulässige Belastungswerte und Anziedrehmomente für Lindapter-Kreuzverbindungen in Abhängigkeit der Schraubendurchmesser für Festigkeitsklasse 8.8 wie in nebenstehender Abbildung dargestellt. d.h. für 4 Schrauben bei statischer Belastung.

Schraubendurchmesser:
Festigkeitsklasse
Schraube/Mutter = 8.8/8		 M12 M16 M20 M24 M30
Tragkraft (kN) für 4 Schrauben 18,2 33,9 52,9 76,2 150,0
Anziehdrehmoment (Nm)
Typ A, B, D2, D3, LR
Typ C1, C2		 69,0
34,5		 147,0
73,5		 285,0
142,5		 491,0
-		 940,0
-


2. Schritt

Die geforderte Klemmstärke feststellen.

3. Schritt

Nach der Wahl des Schraubendurchmessers und der ermittelten Klemmstärke wird den Spalten der Tabelle 1 und 2 der Lindapter-Typ bzw. die Kombination entnommen.

Tabelle 1:
Für Parallelflanschträger nach DIN 1025-2..5 (IPE, HEA/IPBI, HEB/IPB, HEM/IPBv)
Einsetzbare Lindapter-Typen: A, B, LR, D2, D3

Zeichenerklärung:

Empfohlener Typ A/B - mit - K = kurze Nocke, M = mittlere Nocke, L = lange Nocke, CW, P = Ausgleichscheiben
Symbol Kreis
Empfohlener Typ LR / D2 (D3)

Symbol Dreieck
Typ D2 / D3 auch an dünnen Flanschen verwendbar, wenn der Kopf der Stellschraube nach oben zeigt.

Symbol Quadrat
Typ nicht verwendbar


Klemm-
stärke		 M10 M12 M16 M20 M24
A/B D2 LR A/B D2 LR A/B D2 LR A/B D2 LR A/B D2 LR
5 mm M Symbol Dreieck Symbol Kreis K Symbol Dreieck Symbol Kreis K Symbol Quadrat Symbol Kreis Symbol Quadrat Symbol Quadrat Symbol Kreis n Symbol Quadrat Symbol Kreis
6 mm K+CW Symbol Dreieck Symbol Kreis M Symbol Dreieck Symbol Kreis K Symbol Quadrat Symbol Kreis K Symbol Quadrat Symbol Kreis n Symbol Quadrat Symbol Kreis
7 mm L Symbol Dreieck Symbol Kreis K+CW Symbol Dreieck Symbol Kreis M Symbol Quadrat Symbol Kreis K Symbol Quadrat Symbol Kreis n Symbol Quadrat Symbol Kreis
8 mm K+2CW Symbol Dreieck Symbol Kreis M+CW Symbol Dreieck Symbol Kreis M Symbol Dreieck Symbol Kreis K Symbol Quadrat Symbol Kreis K Symbol Quadrat Symbol Kreis
9 mm K+P1K Symbol Dreieck Symbol Kreis M+CW Symbol Dreieck Symbol Kreis K+CW Symbol Dreieck Symbol Kreis M Symbol Dreieck Symbol Kreis K Symbol Quadrat Symbol Kreis
10 mm M+P1K Symbol Kreis Symbol Kreis L Symbol Kreis Symbol Kreis L Symbol Dreieck Symbol Kreis M Symbol Dreieck Symbol Kreis K Symbol Quadrat Symbol Kreis
11 mm L+2CW Symbol Kreis +P1L M+2CW Symbol Kreis Symbol Kreis L Symbol Dreieck Symbol Kreis K+CW Symbol Dreieck Symbol Kreis M Symbol Dreieck Symbol Kreis
12 mm L+P1K Symbol Kreis +P1L L+CW Symbol Kreis Symbol Kreis K+2CW Symbol Dreieck Symbol Kreis L Symbol Dreieck Symbol Kreis M Symbol Dreieck Symbol Kreis
13 mm L+3CW Symbol Kreis +P1L K+CW+P1K Symbol Kreis +P1L K+P1K Symbol Kreis Symbol Kreis L Symbol Dreieck Symbol Kreis K+CW Symbol Dreieck Symbol Kreis
14 mm K+P2K Symbol Kreis +P1L L+2CW Symbol Kreis +P1L L+CW Symbol Kreis Symbol Kreis M+CW Symbol Dreieck Symbol Kreis K+CW Symbol Dreieck Symbol Kreis
15 mm M+P2K Symbol Kreis +P1L L+2CW Symbol Kreis +P1L K+3CW Symbol Kreis Symbol Kreis K+2CW Symbol Dreieck Symbol Kreis L Symbol Dreieck Symbol Kreis
16 mm K+CW+P2K Symbol Kreis +P2L L+P1K Symbol Kreis +P1L M+P1K Symbol Kreis Symbol Kreis L+CW Symbol Dreieck Symbol Kreis L Symbol Dreieck Symbol Kreis
17 mm L+P2K Symbol Kreis +P2L M+2CW+P1K Symbol Kreis +P1L L+2CW Symbol Kreis +P1L K+P1K Symbol Kreis Symbol Kreis K+2CW Symbol Dreieck Symbol Kreis
18 mm K+2CW+P2K Symbol Kreis +P2L M+P2K Symbol Kreis +P1L L+2CW Symbol Kreis +P1L M+2CW Symbol Kreis Symbol Kreis K+2CW Symbol Dreieck Symbol Kreis
19 mm K+P1K+P2K Symbol Kreis +P2L K+CW+P2K Symbol Kreis +P1L L+P1K Symbol Kreis +P1L K+3CW Symbol Kreis Symbol Kreis L+CW Symbol Kreis Symbol Kreis
20 mm M+P1K+P2K Symbol Kreis +P2L K+CW+P2K Symbol Kreis +P2L L+3CW Symbol Kreis +P1L M+P1K Symbol Kreis Symbol Kreis L+CW Symbol Kreis Symbol Kreis
21 mm L+2CW+P2K +P1L +P1L+P2L L+P2K Symbol Kreis +P2L L+3CW +P1L +P1L K+CW+P1K Symbol Kreis +P1L K+P1K Symbol Kreis Symbol Kreis
22 mm L+P1K+P2K +P1L +P1L+P2L L+P2K Symbol Kreis +P2L L+CW+P1K +P1L +P1L M+3CW Symbol Kreis +P1L K+P1K Symbol Kreis Symbol Kreis
23 mm L+P1K+P2K +P1L +P1L+P2L M+P1K+P2K +P1L +P2L L+CW+P1K +P1L +P1L L+P1K Symbol Kreis +P1L M+P1K Symbol Kreis Symbol Kreis
24 mm K+2P2K +P1L +P1L+P2L M+P1K+P2K +P1L +P2L M+P2K +P1L +P1L M+CW+P1K Symbol Kreis +P1L M+P1K Symbol Kreis Symbol Kreis
26 mm K+CW+2P2K +P2L +2P2L L+2CW+P2K +P1L +P1L+P2L L+2CW+P1K +P1L +P2L K+2CW+P1K +P1L +P1L K+CW+P1K Symbol Kreis +P1L
28 mm L+2P2K +P2L +2P2L L+P1K+P2K +P1L +P1L+P2L K+2CW+P2K +P1L +P2L M+2CW+P1K +P1L +P1L L+P1K Symbol Kreis +P1L
30 mm M+P1K+2P2K +P2L +2P2L M+2P2K +P2L +P1L+P2L L+CW+P2K +P2L +P2L M+P2K +P1L +P1L K+P1K+2CW Symbol Kreis +P1L


Tabelle 2:
Für Schrägflanschträger nach DIN 1025-1 (I / INP = 14 % Neigung)
Einsetzbare Lindapter-Typen: A, B

Profil Flansch-
breite b		 Flansch-
stärke t		 Flansch-
stärke t2*		 M10 M12 M16 M20 M24 M30
INP TypA/B TypA/B TypA/B TypA/B TypA/B TypA/B
80 42 5,9 4,42 - - - - - -
100 50 6,8 5,04 - - - - - -
120 58 7,7 5,66 K - - - - -
140 66 8,6 6,28 M K - - - -
160 74 9,5 6,90 M - - - - -
180 82 10,4 7,52 K+CW M K - - -
200 90 11,3 8,14 L M K - - -
220 98 12,2 8,76 L K+CW - - - -
240 106 13,1 9,38 - - - K - -
260 113 14,1 10,13 L+CW M+CW M K - -
280 119 15,2 11,02 L+CW L K+CW - - -
300 125 16,2 11,81 M+P1 L - - K -
* Flanschstärke t2 = Klemmstärke an Flanschkante (Klemmpunkt)
