Hadef - Ratschzug Figur 53/07A
Der Aluminium-Ratschzug Figur 53/07A ist der Zwerg unter den Hebezeugen. Robust aber leicht und handlich.
|
 |
 |
 |
Bedienungsanl.
Flyer
| Typ | 53/07A | 53/07A | 53/07A | 53/07A |
| Tragkraft | 250 kg | 500 kg | 750 kg | 1500 kg |
| Kettenstränge | 1 | 1 | 1 | 1 |
| Hebelkraft | ca. 20 daN | ca. 24 daN | ca. 29 daN | ca. 32 daN |
| Gewicht bei Standardhub | 1,5 kg | 2,2 kg | 3,4 kg | 5,9 kg |
| Preis je Meter Mehrhub | 25,30 EUR | 25,30 EUR | 25,30 EUR | 44,00 EUR |
| Preis* bei 1,0 m Standardhub | 242,55 EUR | 277,20 EUR | ||
| Preis* bei 1,5 m Standardhub | 331,65 EUR | 396,00 EUR | ||
| Preis* bei 2,0 m Hub | 265,32 EUR | 299,97 EUR | ||
| Preis* bei 3,0 m Hub | 288,09 EUR | 322,74 EUR | 354,42 EUR | 435,60 EUR |
* exkl. MwSt. zzgl. Versandkosten
/Hadef/Ratschzug/Ratschzug_5307A.php
| Typ | Preis | |
| Aluminium-Ratschzug Figur 53/07 A | Tragkraft 250 kg Hub 1,0 m | 242,55 EUR |
| Aluminium-Ratschzug Figur 53/07 A | Tragkraft 250 kg Hub 2,0 m | 265,32 EUR |
| Aluminium-Ratschzug Figur 53/07 A | Tragkraft 250 kg Hub 3,0 m | 288,09 EUR |
| Aluminium-Ratschzug Figur 53/07 A | Tragkraft 500 kg Hub 1,0 m | 277,20 EUR |
| Aluminium-Ratschzug Figur 53/07 A | Tragkraft 500 kg Hub 2,0 m | 299,97 EUR |
| Aluminium-Ratschzug Figur 53/07 A | Tragkraft 500 kg Hub 3,0 m | 322,74 EUR |
| Aluminium-Ratschzug Figur 53/07 A | Tragkraft 750 kg Hub 1,5 m | 331,65 EUR |
| Aluminium-Ratschzug Figur 53/07 A | Tragkraft 750 kg Hub 3,0 m | 354,42 EUR |
| Aluminium-Ratschzug Figur 53/07 A | Tragkraft 1500 kg Hub 1,5 m | 396,00 EUR |
| Aluminium-Ratschzug Figur 53/07 A | Tragkraft 1500 kg Hub 3,0 m | 435,60 EUR |

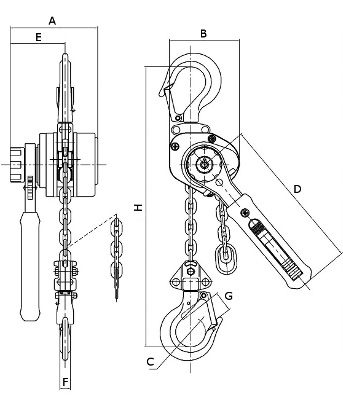

Abmessungen des Ratschzug Figur 53/07A
| Tragkraft | 250 kg | 500 kg | 750 kg | 1500 kg |
| A, mm | 68 | 81 | 92 | 109 |
| B, mm | 87 | 100,5 | 105 | 122 |
| C, mm | 32 | 34,5 | 35,5 | 42,5 |
| D, mm | 140 | 180 | 180 | 220 |
| E, mm | 55,5 | 62,5 | 64 | 68,5 |
| F, mm | 11 | 12 | 14 | 21,5 |
| G, mm | 21 | 24,5 | 28,5 | 35 |
| H, mm | 200 | 250 | 260 | 330 |
