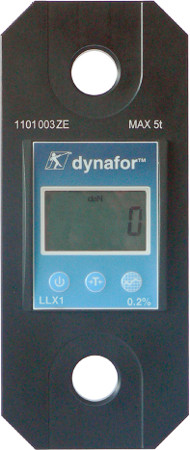

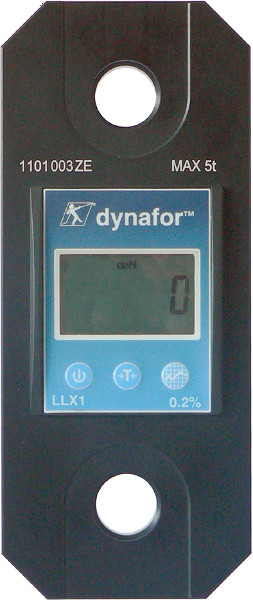

dynafor™ LLX1


dynafor Bedienteil LLX1
Die Geräte des Typs DYNAFOR™ LLX1 sind elektronische Kraftmessvorrichtungen für die Messung von Zugkräften (N) und die Bestimmung hängender Massen (kg).

Messgenauigkeit: +/- 0,2 % vom Endwert
Verfügbare Modelle von 500 kg bis 20 t.

Verarbeitung und Ausstattung
  • Messgerät stoß- und wetterfest: Schutzart IP65
  • Funkreichweite bis zu 40 m
  • Taraunterdrückung über den gesamten Messbereich
  • klein & kompakt
  • sparsam im Stromverbrauch, bis zu 450 Betriebsstunden mit nur einem Batteriesatz
  • Sicherheitsfaktor 4
  • Automatische Nullstellung beim Einschalten
  • Abschaltautomatik zur Schonung der Batterie
  • leichte Bedienung durch klar strukturierte Menüführung
Option: Abnehmbare Fernbedienung mit Zigbee-Signalübertragung (2,4 GHz)
dynafor LLX1


/Greifzug/Dynafor/Dynafor_LLX1.php
Typ Preis
Elektronisches Zugkraft-Meßgerät dynafor LLX1 0,5tMessbereich 500 kg
Messgenauigkeit: +/- 0,2 % vom Endwert
1.681,12 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX1 1tMessbereich 1000 kg
Messgenauigkeit: +/- 0,2 % vom Endwert
1.784,48 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX1 2tMessbereich 2000 kg
Messgenauigkeit: +/- 0,2 % vom Endwert
1.924,56 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX1 3,2tMessbereich 3200 kg
Messgenauigkeit: +/- 0,2 % vom Endwert
2.048,51 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX1 5tMessbereich 5000 kg
Messgenauigkeit: +/- 0,2 % vom Endwert
2.162,36 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX1 6,3tMessbereich 6300 kg
Messgenauigkeit: +/- 0,2 % vom Endwert
2.262,45 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX1 12,5tMessbereich 12500 kg
Messgenauigkeit: +/- 0,2 % vom Endwert
2.680,62 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX1 20tMessbereich 20000 kg
Messgenauigkeit: +/- 0,2 % vom Endwert
3.267,40 EUR
Elektronisches Bedienteil für das Zugkraft-Meßgerät dynafor LLX1
Gewicht 0,18 kg, Funkbereich bis 40 m, Ziffernhöhe 25 mm
649,74 EUR
Bedienungsanleitung Dynafor LLX1
Bedienungsanl.
Grundausstattung ohne Bedienteil
Meßbereich kleinster Meßwert Gewicht Präzision Artikel-Nr. Preis
0,5 t 0,2 daN 1,1 kg ± 1 daN 210269 1.681,12 EUR
1,0 t 0,5 daN 1,1 kg ± 2 daN 210279 1.784,48 EUR
2,0 t 1 daN 1,3 kg ± 4 daN 210289 1.924,56 EUR
3,2 t 1 daN 1,5 kg ± 6 daN 210299 2.048,51 EUR
5,0 t 2 daN 2,3 kg ± 10 daN 210309 2.162,36 EUR
6,3 t 2 daN 2,3 kg ± 13 daN 210319 2.262,45 EUR
12,5 t 5 daN 4,3 kg ± 25 daN 210329 2.680,62 EUR
20,0 t 10 daN 7 kg ± 40 daN 210339 3.267,40 EUR
Fernablesegerät für dyanfor Typ LLX1
mit Taraunterdrückung, Spitzenwertanzeige, EIN/AUS
Artikel-Nr. Preis
243249 649,74 EUR

dynafor LLX1

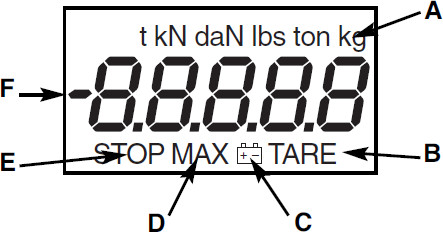

Anzeigesymbole

A - Benutzte Einheiten
B - Tara
C - Batterien entladen
D - Spitzenwert
E - Automatischer Stopp
F - Meßwert mit Vorzeichen


Lieferumfang:

Das Gerät wird inklusive Batterien in einem Koffer geliefert:
- 1 Dynafor LLX1
- 1 Bedienungsanleitung
- 1 EG-Konformitätserklär.
dynafor LLX1

Technische Daten LLX1:


dynafor LLX1
Typ LLX1 - 0,5 1,0 2,0 3,2 5,0 6,3 12,5 20,0
Meßbereich 0 bis ... t 0,5 1,0 2,0 3,2 5,0 6,3 12,5 20,0
Sicherheitsfaktor Minimum 4
Präzision 0,2 % vom Endwert
± daN 1 2 4 6 10 13 25 40
kleinster Meßschritt daN 0,2 0,5 1 1 2 2 5 10
Max. Anzeige daN 110 % des Messbereichs
Ziffernhöhe mm 18
Betriebsdauer 450 Std. (Batterien 1,5 V "AA"
Gewicht kg 1,1 1,1 1,3 1,5 2,3 2,3 4,3 7
Schutzart IP I.P.65
Werkstoff Aluminium Legierung

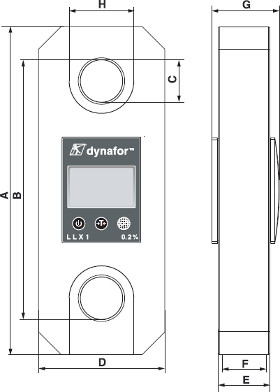

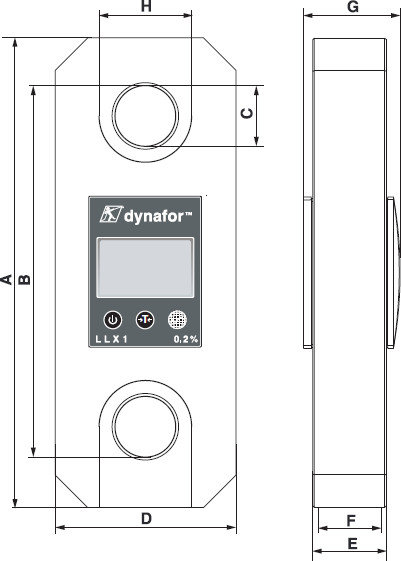

Maße in mm A 220 220 233 243 275 275 343 371
B 196 196 207 207 217 217 257 269
C 14 14 22 22 28 28 42 54
D 90 90 100 100 115 115 125 134
E 32 32 32 32 32 32 51 51
F 16 16 24 24 29 29 48 64
G 47,5 47,5 47,5 47,5 47,5 47,5 66,5 67
H 45 45 50 50 57 57 62 66
