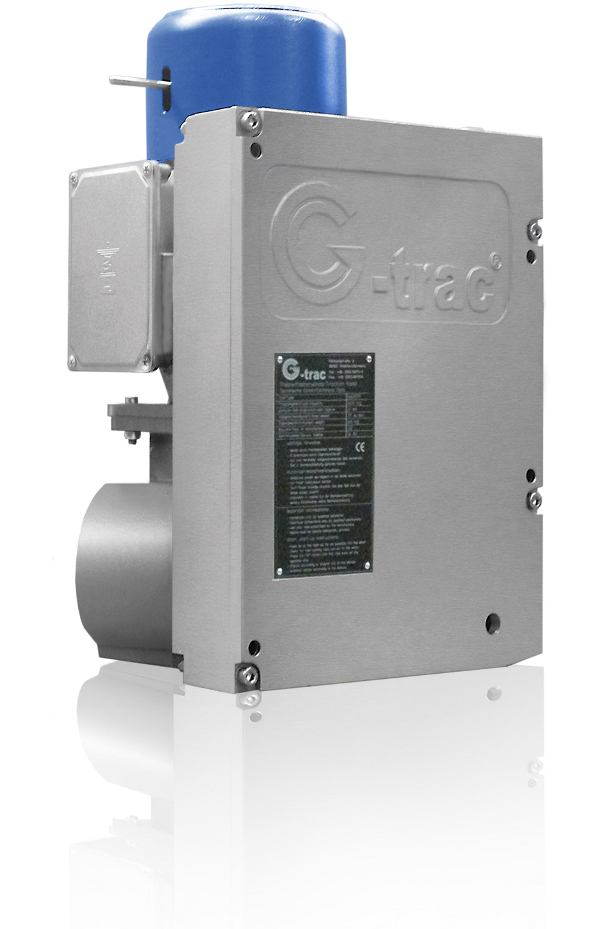

Treibescheibenwinden zum Personentransport G-trac

zum Anschluss an eine Einzelsteuerung

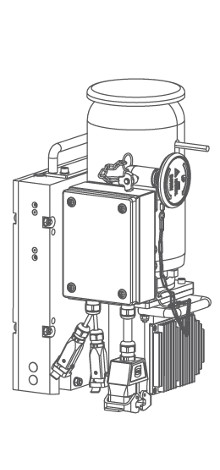

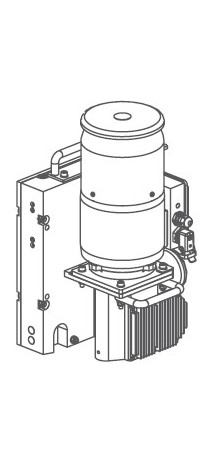

Zum Anschluss an eine Zentralsteuerung

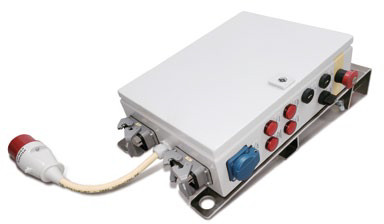

Zentralsteuerungen für G-trac

Bezeichnung	Typ	Int. Typ	Eigengewicht	Preis *
Zentralsteuerung für 1 G-trac	G-control TP-1	C1-M-2S-E01	10,5 kg	1.154,78 EUR
Zentralsteuerung für 2 G-trac	G-control TP-2	C1-M-2S-E01	11,8 kg	1.698,18 EUR
Zentralsteuerung für 3 G-trac	G-control TP-3	C1-M-2S-E01	12,5 kg	2.471,48 EUR

Video - G-trac/ G-lock

Zuverlässigkeit, tausendfach bewiesen unter den schwierigsten Bedingungen, zeichnet diese zentrale Produktreihe aus.
Hitze, Kälte, Schmutz, Vibration, Offshore-Bedingungen und eine maximale Einschaltdauer. Nur beste Qualität – Made in Germany – kann das leisten, was unsere Kunden zu Recht von einer G-trac® erwarten. Eine hohe Lebensdauer bei minimalem Wartungsaufwand, das kann nur die G-trac®. Robustheit gepaart mit seilschonender Antriebstechnik erreicht nicht nur bei der Minimierung des eigenen Verschleißes Bestwerte, sondern schont auch noch Ihre Seile.
So hat goracon mit der G-trac® Reihe ein Paket geschnürt, das breit aufgestellt weltweit zu den vielseitigsten Zwecken zum Einsatz kommen kann, mit geringen Lebenszykluskosten und hoher Zuverlässigkeit auch bei widrigen Bedingungen seine Arbeit erledigt und in Punkto Vielseitigkeit und Normkonformität keine Wünsche offen lässt.

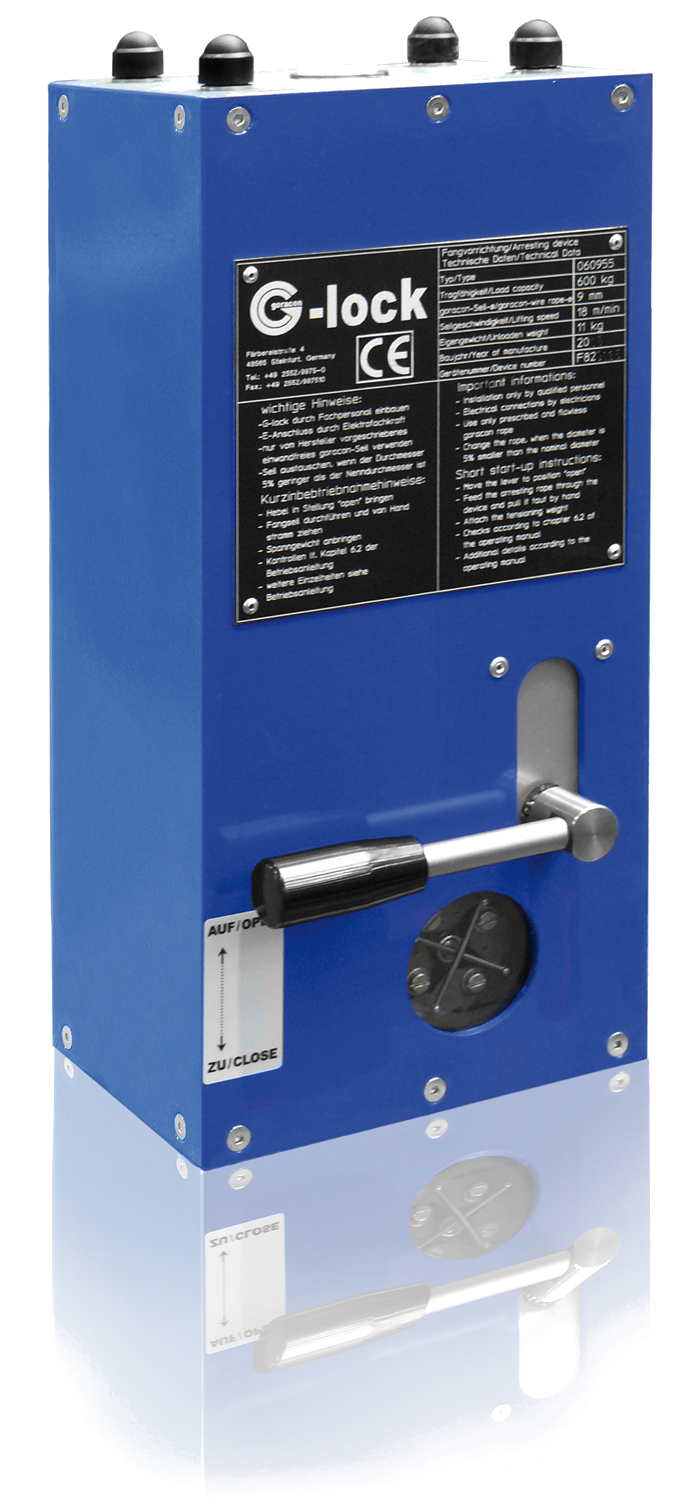

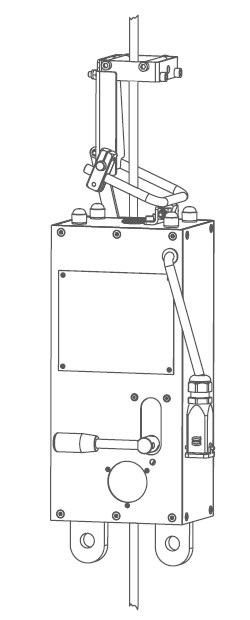

Fangvorrichtung G-lock

Die G-loc Fangvorrichtung ist weltweit einzigartig! Keine fängt eine Sturz sanfter ab! Die Fangvorrichtung G-loc verfügt über ein intrigiertes Struckturpuffer-System, dass bei seiner Auslösung die dynamische Lastspitze verlässlich und sicher abdämpft. So wird die Last seicht aufgefangen! Die auftretenden Kräfte liegen mit 22% unter dem nach der EN 1808 geforderten Wert.
Das SicherheitsPlus bildet die integrierte Fangfallverriegelung! Sie wird ausschließlich im Falle eines Fahrseilbruches aktiv und verhindert ein unbeabsichtigtes Entriegeln unter Maximallast. Der Systemstatus kann durch die Sichtöffnung geprüft werden. In Kombination mit der elektronischen Fangfallerkennung wird die Abfahrtsfahrt auch sofort automatisch gestoppt!
Der G-lock schützt als Sicherheitseinrichtung gegen Fehlfunktionen des Hebezeuges oder vor einem Tragseilbruch. Mit einem integrierten Fliehkraftmechanismus reagiert G-lock auf ein definiertes "Tempo-Limit", direkt gemessen am durchlaufenden Sicherheitsseil und fängt die Last bei einer Beeinträchtigung sicher und gedämpft ab.

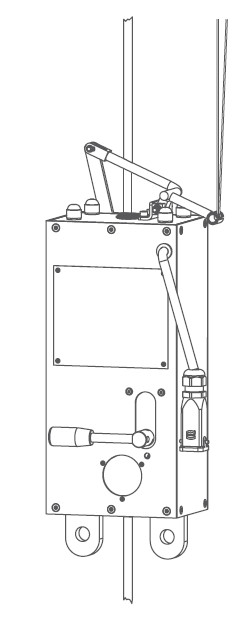

G-lock für die Treibscheibenwinde

---

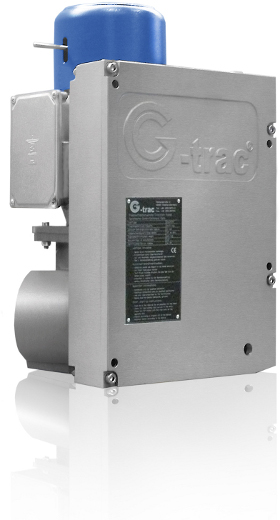

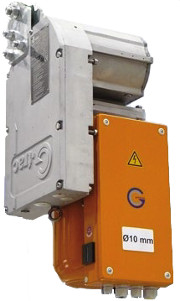

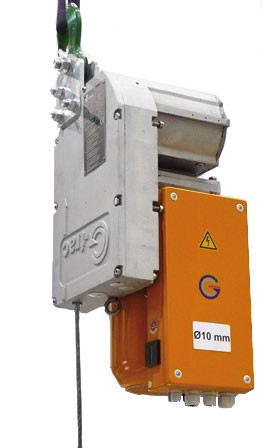

G-trac für den Materialtransport

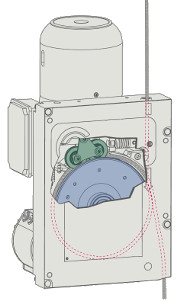

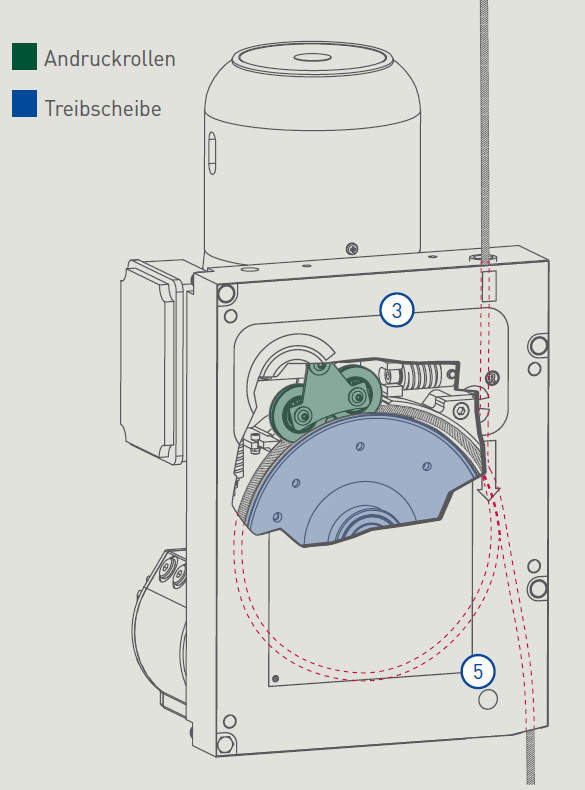

Das Besondere an einer Treibscheibenwinde ist, dass das Tragseil den Seiltrieb durchläuft ohne aufgetrommelt zu werden. Es umschlingt hierbei eine Treibscheibe mit V-förmiger Rille. Über den Reibschluss, Rille und Tragseil erfolgt die Traktion zum Heben und Senken sowie zum horizontalen Verziehen von Lasten. Unter dem Zug der Last wird das Seil tiefer in die Rille gezogen und dabei leicht keilförmig verformt. Goracon hat die Belastungen auf das Seil auf ein Minimum reduziert, indem es die Rille an den Flanken und im Grund abgerundet hat. Diese optimierte und patentierte Geometrie schont das Seil und vermindert den Verschleiß. Zugleich erhöht die größere Auflagefläche die Reibfläche und führt zu einem festeren Grip.

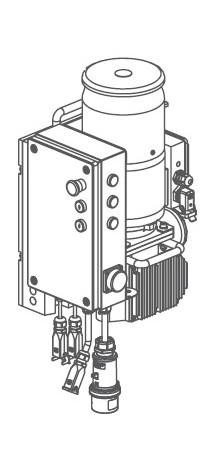

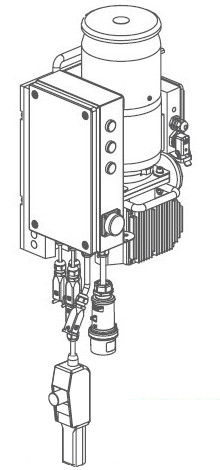

G-trac zum Anschluss an eine Einzelsteuerung

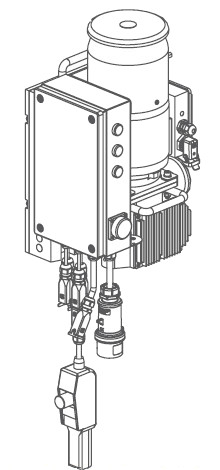

G-trac mit Direktsteuerung, Steuerung über steckbaren Hängetaster für Temporär eingesetzte Personenaufnahmemittel (PAM), Steckverbindungen für 2 Endschalter, Anschlussspannung 400 V/ 50 Hz

---

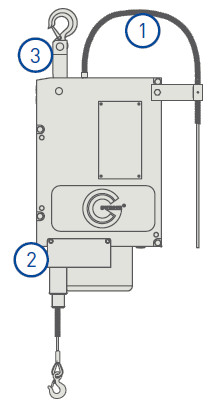

Zubehör - G-trac/G-lock

Seilführungsfeder

Meist wird der G-trac in Schächten, Türmen, Anlagen oder Hallen zu Hubzwecken in großen Höhen unter der Decke aufgehängt. In diesem wohl am häufigsten vorkommenden Anwendungsfall, wird die Winde mit dem Motor nach unten aufgehängt. Das Seil wird von unten eingeführt und tritt dann oberhalb wieder aus. Das oben austretende Seilende würde sich jetzt wieder nach unten neigen und seitlich zur Winde abhängen. Damit durch das Eigengewicht keine Knickung oder Schürfung am Seilaustritt stattfindet, empfiehlt sich die Montage einer Seilführungsfeder.

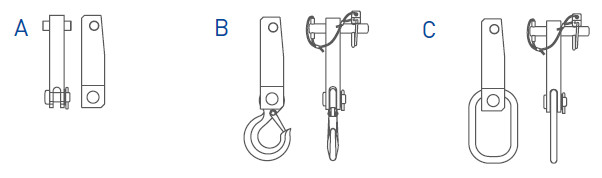

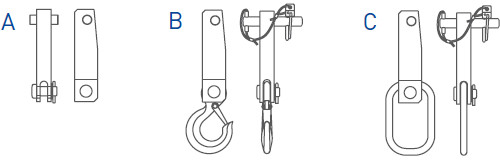

Befestigungsvorrichtungen für G-trac 400 bis 800 kg

1. Adapter für den Einbau an die G-trac
2. Adapter, mit Ösenhaken zur nachträglichen Montage, mit Lastbolzen und Sicherheitssplint.
3. Adapter, mit Aufhängeglied zur nachträglichen Montage, mit Lastbolzen und Sicherheitssplint.

Nr.	Zubehör	Preis *
1	Seilführungsfeder mit Halterung	175,56 EUR
3 - A	Adpater (fest verbaut mit dem G-trac-Gehäuse)	67,98 EUR
3 - B	Adapter mit Ösenhaken und Hakensicherung, nachträglich einbaubar	78,43 EUR
3 - C	Adapter mit Aufhängeglied, nachträglich einbaubar	85,69 EUR

Steuerungszubehör

Der Endschalter wird serienmäßig mit 2,5 m langem Kabel geliefert und kann als Betriebendschalter, Notendschalter (Aufwärtsfahrt), Untere Fahrtbegrenzung oder für Sonderanwendungen eingesetzt werden.

Nr.	Zubehör	Preis *

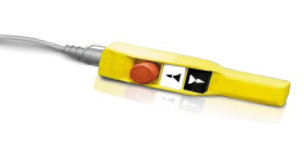

	Hängetaster mit 2,5 m langem Steuerkabel	130,68 EUR
	Funkfernsteuerung, Sender u. Empfängereinheit, Reichweite 200 m	1.499,63 EUR
	Endschalter mit 2,5 m langem Kabel, Steckverbindung	100,32 EUR

Schäkel zur Befestigung des Seils am Anschlagpunkt

Nr.	Zubehör	Preis *
	Schäkel für Seil-Ø 9,0 mm, Tragkraft 1600 kg	16,72 EUR
	Schäkel für Seil-Ø 10,2 mm, Tragkraft 2000 kg	20,90 EUR
	Schäkel für Seil-Ø 11,0 mm, Tragkraft 2000 kg	29,26 EUR

Zuleitungskabel, Kabelstrumpf und Kabeltrommel

Nr.	Zubehör	Preis *
	Zuleitung 50 m, 5 x 1,5 qmm, CEE 16A Steckverbindung beidseitig	235,18 EUR
	Zuleitung 50 m, 5 x 2,5 qmm, CEE 16A Steckverbindung beidseitig	318,78 EUR
	Zuleitung 50 m, 5 x 4 qmm, CEE 16A Steckverbindung beidseitig	394,02 EUR
	Kabelstrumpf zur Zugentlastung	54,34 EUR
	Kabeltrommel, Wickelkapazität max. 50 m (größere Trommeln auf Anfrage)	113,96 EUR

Seile für G-trac und G-lock

Typ	G-trac u. G-lock Seil mit Spitze und Haken auf Haspel							G-trac u. G-lock Seil mit Spitze und Kausche auf Haspel
	400-800 und 1300		1000 und 1100		1100			400-800 und 1300		1000 und 1100		1100
Seil-Ø	9,0 mm		10,2 mm		11,0 mm			9,0 mm		10,2 mm		11,0 mm
Länge	Art.-Nr.	Preis EUR	Art.-Nr.	Preis EUR	Art.-Nr.	Preis EUR		Art.-Nr.	Preis EUR	Art.-Nr.	Preis EUR	Art.-Nr.	Preis EUR
10 m	15752	101,42	15758	105,60	15764	110,77		15755	76,34	15761	80,52	15768	85,69
20 m	15774	128,59	15828	136,95	15882	147,40		15801	103,51	15855	111,87	15908	122,32
30 m	15776	155,76	15830	168,30	15884	183,92		15803	130,68	15857	143,22	15910	158,84
40 m	15778	182,93	15832	199,65	15885	321,86		15805	157,85	15859	174,57	15911	296,78
50 m	15780	210,10	15833	332,31	15887	358,49		15807	185,02	15860	307,23	15913	333,41
60 m	15781	338,58	15835	363,66	15889	395,01		15808	313,50	15862	338,58	15915	369,93
70 m	15783	365,75	15837	395,01	15891	431,64		15810	340,67	15864	369,93	15917	406,56
80 m	15785	392,92	15839	426,36	15893	468,16		15812	367,84	15866	401,28	15919	443,08
90 m	15787	420,09	15841	457,71	15894	530,86		15814	395,01	15868	432,63	15920	505,78
100 m	15789	447,26	15843	489,06	15896	567,49		15816	422,18	15870	463,98	15922	542,41
110 m	15791	474,43	15845	520,41	15898	604,01		15818	449,35	15872	495,33	15924	578,93
120 m	15793	501,60	15846	577,94	15900	640,64		15820	476,52	15873	552,86	15926	615,56
130 m	15795	528,77	15848	609,29	15901	716,87		15822	503,69	15875	584,21	15927	691,79
140 m	15796	582,12	15850	640,64	15903	753,50		15823	557,04	15877	615,56	15929	728,42
150 m	15798	609,29	15852	671,99	15905	790,02		15825	584,21	15879	646,91	15931	764,94

Haspel Typ

Handhaspel

Trommelhaspel 200

Trommelhaspel 300

Trommelhaspel 400

Video - G-servicelift

Steigende Turmhöhen und immer höhere Anforderungen zur Anlagenverfügbarkeit machen das Erklettern der Windkraftanlage durch den Servicetechniker ohne Hilfsmittel zu einem Relikt vergangener Zeiten.
G-servicelift® von goracon für die internationale Windbranche, ob seilgeführt oder leitergeführt, ob aus unserem Standardsortiment oder angepasst an Ihre Vorgaben, bieten immer das gewisse Extra an Lebensdauer, Zuverlässigkeit und Sicherheit.
Angetrieben durch unsere starke G-trac® können Sie sich sicher sein, dass die Einschaltdauer für den Betrieb in Ihren Türmen, gleich welcher Höhe völlig ausreichend ist. Abgesichert durch den G-lock®, der besten Fangvorrichtung im Markt steigen sie immer gerne und voller Vertrauen in unseren G-servicelift®. Eingebaute Fenster geben Ihnen eine vollständige Rundumsicht und das detailliert durchdachte Sicherheitskonzept bereitet Sie auf alle Eventualitäten vor.
