Durchlaufwinde für Material- oder Personentransport
Generell unterscheidet man zwischen Durchlaufwinden für den Personentransport und solchen, mit denen nur Material befördert werden darf. Der konstruktive Unterschied besteht in der Auslegung der im Laststrang befindlichen Teile, dem Sicherheitsfaktor der hierbei eine gewichtige Rolle spielt und sicherheitsrelevanten Feachers wie Überlastsicherungen. Dies betrifft beispielsweise auch die Lastseile, die bei der Personenbeförderung bei gleicher Last dicker sind.
Zudem muss zwischen Zug- und Hubanwendungen unterschieden werden. Bei Hubwinden ist eine Endabschaltung in beide Richtungen erforderlich. Diese kann am Gerät erfolgen oder extern am Fahr- oder Lastenkorb.

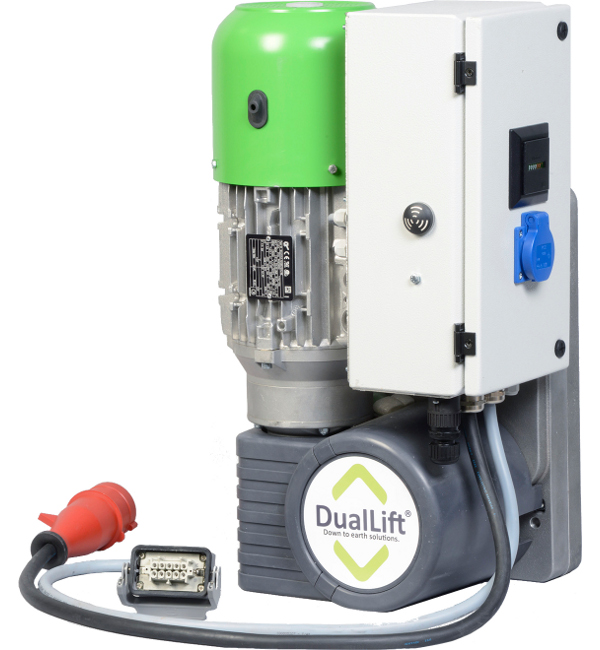

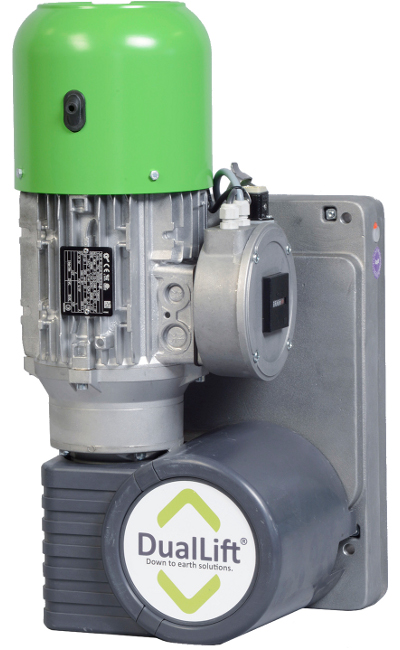

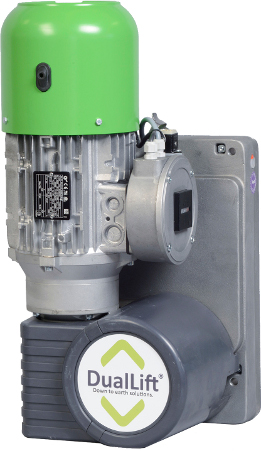

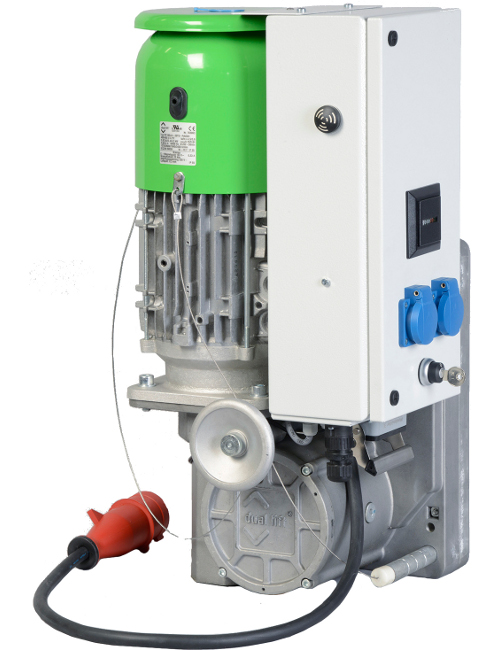

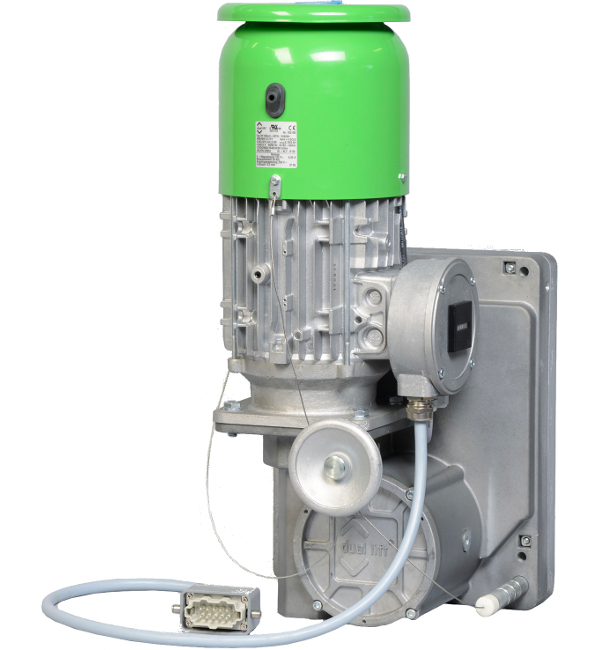

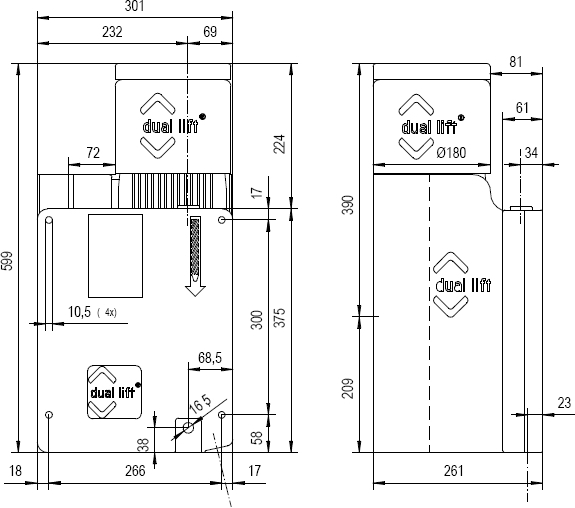

Motorseilwinde P508-1010CE bzw. M508-1009CE
Die Funktionsweise einer Seildurchlaufwinde
Eine Durchlaufwinde ist eine besondere Winde, bei der das Seil nicht auf einer Trommel gespeichert wird. Das Drahtseil läuft durch einen Seiltrieb einmal um eine so genannte Treibscheibe, um die erforderliche Traktion zu erreichen, die zum Heben der Nutzlast erforderlich ist. Die Traktion wird durch Reibung zwischen der V-förmigen Rille der Treibscheibe und dem Drahtseil erzeugt. Dazu wird das Seil mit Andruckrollen in die Treibrille gedrückt. Die Treibreserve ist dabei so groß, dass die beim Anfahren und Bremsen auftretenden Lastspitzen nicht zum Durchrutschen des Seiles führen können. Das die Durchlaufwinde verlassende Seil ist lastlos und kann z.B. gespeichert werden oder frei herunterhängen. In der Regel wird eine Durchlaufwinde an der Arbeitsbühne befestigt und klettert an einem am Gebäude hängenden Seil hoch oder runter. Treibscheibenwinden sind der ideale Antrieb für hängende Personenaufnahmemittel oder höhenveränderliche Arbeitsplattformen. Weil das Seil nicht gespeichert werden muss, ist die Hubhöhe im Prinzip unbegrenzt.Qualitätsmerkmale der Durchlaufwinden
- starker und robuster 3-Phasen Asynchron-Motor mit integriertem Thermoschutz
- Motor und Anschlusskasten Schutzart IP 55
- robustes and festes Aluminium Gussgehäuse
- Getriebe und Treibscheibe aus gehärtetem Stahl
- Sicherheitsfaktor gegen Bruch/Versagen >4
- große Reserve gegen Durchrutschen des Seiles (Forderungen der EN 1808 werden übertroffen)
- mechanische Überlastabschaltung
- Befestigung der Winden mit zentralem 16 mm Lastbolzen oder zwei M10-Schrauben
- jede Durchlaufwinde wird vor der Auslieferung zu 100 % getestet
- jede Durchlaufwinde wird mit einem Prüfzeugnis und einer CE-Herstellererklärung ausgeliefert
- Elektromotor mit zusätzlichem Regenschutzdach
- Steuerung wahlweise für eine oder zwei Winden verfügbar
- Sonder-Steuerungen auf Anfrage
- Optional: Endschalter für Aufwärtsfahrt
- Optional: Stundenzähler im Anschlusskasten
- Fangvorrichtungen (Übergeschwindigkeits- oder Schräglagen-Auslösung) als Zubehör verfügbar
Geräte zum Personentransport
Diese Durchlaufwinden sind geprüft und erfüllen die Norm EN 1808 “Sicherheitsbestimmungen für hängende Personenaufnahmemittel”. Alle Durchlaufwinden haben eine offizielle CE-Zulassung der BG und basieren auf der langjährigen Erfahrung unserer Partner im Bereich Seildurchlaufwinden. Im Rahmen der Zulassung muss eine Treibscheibenwinde zahlreiche dynamische Tests und auch einen statischen Festigkeitstest mit 4-facher Nennlast bestehen, um den hohen Sicherheitsstandard nachzuweisen. Die Durchlaufwinden für den Personentransport werden gemäß der EN 1808 mit einer mechanischen Überlastabschaltung ausgerüstet.
/Duallift/Durchlaufwinde.php
| Typ | Preis | |
| Motorseilzug für den Personentransport Typ: P508 CE 9 | Tragkraft 600 kg Geschwindigkeit 9 m/min, Seildurchmesser 8 mm | 5.167,80 EUR |
| Motorseilzug für den Personentransport Typ: S P608 CE 18 | Tragkraft 600 kg Geschwindigkeit 18 m/min, Seildurchmesser 8 mm | 5.607,80 EUR |
| Motorseilzug für den Personentransport Typ: P508 CE 9/18 | Tragkraft 600 kg Geschwindigkeit 9/18 m/min, Seildurchmesser 8 mm | 6.157,80 EUR |
| Motorseilzug für den Personentransport Typ: P809 CE 9 | Tragkraft 800 kg Geschwindigkeit 9 m/min, Seildurchmesser 9 mm | 5.717,80 EUR |
| Motorseilzug für den Personentransport Typ: P809 CE 18 | Tragkraft 800 kg Geschwindigkeit 18 m/min, Seildurchmesser 9 mm | 6.047,80 EUR |
| Motorseilzug für den Personentransport Typ: P809 CE 9/18 | Tragkraft 800 kg Geschwindigkeit 9/18 m/min, Seildurchmesser 9 mm | 6.817,80 EUR |
| Motorseilzug für den Personentransport Typ: P1010 CE 9 | Tragkraft 1000 kg Geschwindigkeit 9 m/min, Seildurchmesser 10 mm | 6.047,80 EUR |
| Motorseilzug für den Personentransport Typ: P1010 CE 18 | Tragkraft 1000 kg Geschwindigkeit 18 m/min, Seildurchmesser 10 mm | 6.487,80 EUR |
| Motorseilzug für den Personentransport Typ: P1010 CE 9/18 | Tragkraft 1000 kg Geschwindigkeit 9/18 m/min, Seildurchmesser 10 mm | 7.147,80 EUR |
| Motorseilzug für den Personentransport Typ: P | Tragkraft | 0,00 EUR |
| Motorseilzug für den Personentransport Typ: P | Tragkraft | 0,00 EUR |
| Motorseilzug für den Materialtransport Typ: M508 CE 9 | Tragkraft 600 kg Geschwindigkeit 9 m/min, Seildurchmesser 8 mm | 4.397,80 EUR |
| Motorseilzug für den Materialtransport Typ: S M608 CE 18 | Tragkraft 600 kg Geschwindigkeit 18 m/min, Seildurchmesser 8 mm | 4.837,80 EUR |
| Motorseilzug für den Materialtransport Typ: M508 CE 9/18 | Tragkraft 600 kg Geschwindigkeit 9/18 m/min, Seildurchmesser 8 mm | 5.387,80 EUR |
| Motorseilzug für den Materialtransport Typ: M808 CE 9 | Tragkraft 800 kg Geschwindigkeit 9 m/min, Seildurchmesser 8 mm | 5.167,80 EUR |
| Motorseilzug für den Materialtransport Typ: M808 CE 18 | Tragkraft 800 kg Geschwindigkeit 18 m/min, Seildurchmesser 8 mm | 5.497,80 EUR |
| Motorseilzug für den Materialtransport Typ: M808 CE 9/18 | Tragkraft 800 kg Geschwindigkeit 9/18 m/min, Seildurchmesser 8 mm | 6.157,80 EUR |
| Motorseilzug für den Materialtransport Typ: M1009 CE 9 | Tragkraft 980 kg Geschwindigkeit 9 m/min, Seildurchmesser 9 mm | 5.607,80 EUR |
| Motorseilzug für den Materialtransport Typ: M1009 CE 18 | Tragkraft 980 kg Geschwindigkeit 18 m/min, Seildurchmesser 9 mm | 5.937,80 EUR |
| Motorseilzug für den Materialtransport Typ: M1009 CE 9/18 | Tragkraft 980 kg Geschwindigkeit 9/18 m/min, Seildurchmesser 9 mm | 6.597,80 EUR |
| Motorseilzug für den Materialtransport Typ: M | Tragkraft | 0,00 EUR |
| Motorseilzug für den Materialtransport Typ: M | Tragkraft | 0,00 EUR |
| Motorseilzug für den Materialtransport Typ: M | Tragkraft | 0,00 EUR |
| Motorseilzug für den Materialtransport Typ: M | Tragkraft | 0,00 EUR |
| Motorseilzug für den Materialtransport Typ: M | Tragkraft | 0,00 EUR |
| Motorseilzug für den Materialtransport Typ: M | Tragkraft | 0,00 EUR |
| Motorseilzug für den Materialtransport Typ: M | Tragkraft | 0,00 EUR |
| Motorseilzug für den Materialtransport Typ: M | Tragkraft | 0,00 EUR |
| Motorseilzug für den Materialtransport Typ: M | Tragkraft | 0,00 EUR |
| Motorseilzug für den Materialtransport Typ: M | Tragkraft | 0,00 EUR |
| Typ | P508-9 | P508-18 | P508-9/18 | P809-9 | P809-18 | P809-9/18 | P1010-9 | P1010-18 | P1010-9/18 |
| Nutzlast | 600 kg | 600 kg | 600 kg | 800 kg | 800 kg | 800 kg | 1000 kg | 1000 kg | 1000 kg |
| Seilgeschwindigkeit | 9 m/min | 18 m/min | 9/18 m/min | 9 m/min | 18 m/min | 9/18 m/min | 9 m/min | 18 m/min | 9/18 m/min |
| Motorleistung | 1,1 kW | 2,2 kW | 2,0/3,6 kW | 1,8 kW | 3,6 kW | 2,0/3,6 kW | 1,8 kW | 3,6 kW | 2,0/3,6 kW |
| Stromaufnahme | 3,2 A | 4,5 A | 4,8/8,5 A | 4,5 A | 8,3 A | 4,8/8,6 A | 4,5 A | 8,3 A | 4,8/8,7 A |
| Gewicht | 49 kg | 52 kg | 60 kg | 51 kg | 56 kg | 60 kg | 51 kg | 56 kg | 60 kg |
| Seildurchmesser | 8 mm | 8 mm | 8 mm | 9 mm | 9 mm | 9 mm | 10 mm | 10 mm | 10 mm |
| Preis* / EUR | 5.167,80 | 5.607,80 | 6.157,80 | 5.717,80 | 6.047,80 | 6.817,80 | 6.047,80 | 6.487,80 | 7.147,80 |
*
Personenwinden nach EN1808 mit Hubkraftbegrenzer
inkl. steckbarer Hängetaster-Steuerung an der Winde mit 2,5 m Kabel
inkl. Zuleitung mit CEKON-Stecker und 1,5 m Kabel
inkl. Steuerung, 400 V / 3 Phasen / 50 Hz
inkl. Phasenwender im CEKON-Stecker und Phasenfolgerelais in der Steuerung
inkl. steckbarer Hängetaster-Steuerung an der Winde mit 2,5 m Kabel
inkl. Zuleitung mit CEKON-Stecker und 1,5 m Kabel
inkl. Steuerung, 400 V / 3 Phasen / 50 Hz
inkl. Phasenwender im CEKON-Stecker und Phasenfolgerelais in der Steuerung
Geräte zum Materialtransport
Die Materialwinden mit Nutzlasten von 600 - 3000 kg sind umfangreich geprüft und erfüllen die Maschinenrichtlinien. Alle Winden haben eine CE-Zulassung der BG und basieren auf den langjährigen Erfahrungen unserer Partner im Bereich Seildurchlaufwinden. Alle unsere Winden durchlaufen ein umfangreiches Prüfprogramm nach der Endmontag.
| Typ | M508-9 | M508-18 | M508-9/18 | M808-9 | M808-18 | M808-9/18 | M1009-9 | M1009-18 | M1009-9/18 |
| Nutzlast | 600 kg | 600 kg | 600 kg | 800 kg | 800 kg | 800 kg | 980 kg | 980 kg | 980 kg |
| Seilgeschwindigkeit | 9 m/min | 18 m/min | 9/18 m/min | 9 m/min | 18 m/min | 9/18 m/min | 9 m/min | 18 m/min | 9/18 m/min |
| Motorleistung | 1,1 kW | 2,2 kW | 2,0/3,6 kW | 1,8 kW | 3,6 kW | 2,0/3,6 kW | 1,8 kW | 3,6 kW | 2,0/3,6 kW |
| Stromaufnahme | 3,2 A | 4,5 A | 4,8/8,5 A | 4,5 A | 8,3 A | 4,8/8,6 A | 4,5 A | 8,3 A | 4,8/8,7 A |
| Gewicht | 49 kg | 52 kg | 60 kg | 51 kg | 56 kg | 60 kg | 51 kg | 56 kg | 60 kg |
| Seildurchmesser | 8 mm | 8 mm | 8 mm | 8 mm | 8 mm | 8 mm | 9 mm | 9 mm | 9 mm |
| Preis* / EUR | 4.397,80 | 4.837,80 | 5.387,80 | 5.167,80 | 5.497,80 | 6.157,80 | 5.607,80 | 5.937,80 | 6.597,80 |
*
Materialwinden
inkl. steckbarer Hängetaster-Steuerung an der Winde mit 2,5 m Kabel
inkl. Zuleitung mit CEKON-Stecker und 1,5 m Kabel
inkl. Steuerung, 400 V / 3 Phasen / 50 Hz
inkl. Phasenwender im CEKON-Stecker und Phasenfolgerelais in der Steuerung
inkl. steckbarer Hängetaster-Steuerung an der Winde mit 2,5 m Kabel
inkl. Zuleitung mit CEKON-Stecker und 1,5 m Kabel
inkl. Steuerung, 400 V / 3 Phasen / 50 Hz
inkl. Phasenwender im CEKON-Stecker und Phasenfolgerelais in der Steuerung
Seile
für Durchlaufwinden und Fangvorrichtungen für geführte Lasten.
| Seil-Ø | Preis je Meter | Konfektion: Mit Spitze und Haken |
| 8 mm | 2,64 EUR | 52,80 EUR |
| 9 mm | 3,41 EUR | 63,80 EUR |
| 10 mm | 3,96 EUR | 74,80 EUR |
Fangvorrichtungen
Gemäß den Forderungen der DIN EN1808 benötigt jede Winde bei Personentransport ein Sicherheitssystem auf einem unabhängigen Sicherheitsseil. Beide Fangvorrichtung, sowohl die OSL als auch die Schräglagensicherung ISL sind für den Personentransport zugelassen und erfüllen die Norm DIN EN1808 "Sicherheitsanforderungen an hängende Personenaufnahmemittel". Zusätzlich wurden die Fangvorrichtungen von der BG CE-zertifiziert.

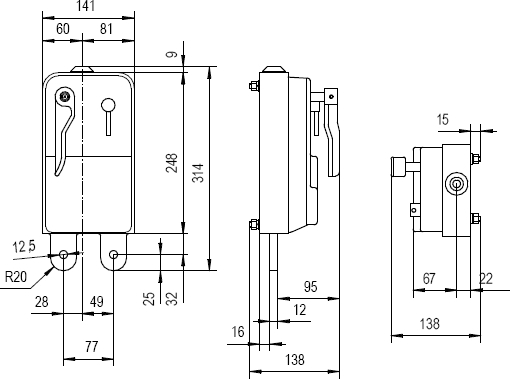

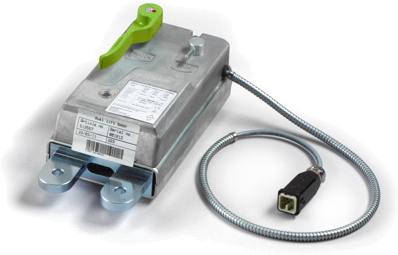

Fangvorrichtung OSL
Die dual lift Übergeschwindigkeits- Fangvorrichtung OSL löst automatisch aus, wenn die Fallgeschwindigkeit 30 m/min (0,5 m/s) überschreitet. Der integrierte Klemmbacken-Mechanismus stoppt die Abwärtsbewegung der Plattform innerhalb weniger cm.
| Typ | OSL508 CE | OSL809 CE | OSL1010 CE |
| Nutzlast | 600 kg | 800 kg | 1000 kg |
| Seilgeschwindigkeit | 18 m/min | 18 m/min | 18 m/min |
| Auslösegeschwindigkeit | 30 m/min | 30 m/min | 30 m/min |
| Gewicht | 7 kg | 7 kg | 7 kg |
| Seildurchmesser | 8,3 mm | 9,3 mm | 10,3 mm |
| Preis in EUR | 899,80 | 1.075,80 | 1.075,80 |

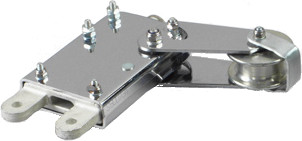

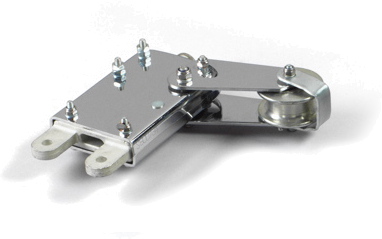

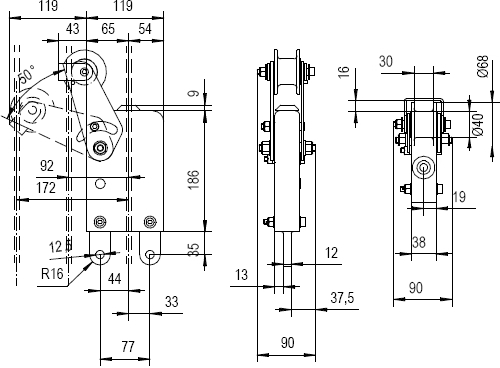

Schräglagensicherung ISL
Die dual lift Schräglagen-Fangvorrichtung schließt, sobald der Winkel des Seils oder der Plattform 5-10° überschreitet. Der integrierte Klemmbacken-Mechanismus hält das Seil und stoppt damit die Plattform sofort.
Während eine Übergeschwindigkeits-Fangvorrichtung insbesondere für Körbe mit Einpunktaufhängung oder Bühne mit C-Bügeln geeignet ist, bietet die Schräglagensicherung ISL für lange Plattformen mit stirnseitigen Bügeln die optimale Sicherheit.
| Typ | ISL508 CE | ISL809 CE | ISL1010 CE |
| Nutzlast | 600 kg | 800 kg | 1000 kg |
| Seilwinkel | ca. 5° | ca. 5° | ca. 5° |
| Seilabstand | 90-100 mm | 90-100 mm | 90-100 mm |
| Gewicht | ca. 6 kg | ca. 6 kg | ca. 6 kg |
| Seildurchmesser | 8,3 mm | 9,3 mm | 10,3 mm |
| Preis in EUR | 470,80 | 569,80 | 580,80 |
