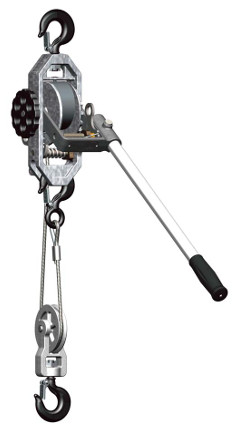

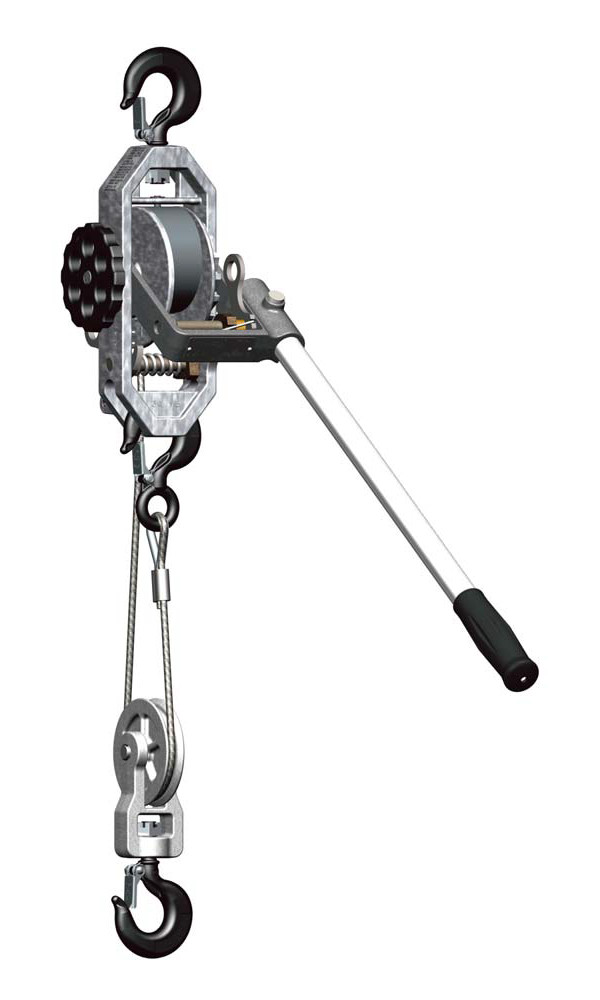

Seilzug Modell LM
Zugkraft 500 - 1.800 daN
Durch Verwendung von Gußteilen aus Leichtmetall-Legierungen ergibt sich ein korrosionsgeschütztes Zieh- und Spanngerät mit geringem Gewicht. Das Sperrklinkensystem gewährleistet eine sichere Funktion und ein Bremsen in jeder Hebelstellung. Die dauergeschmierte Lagerung auf den lasttragenden Wellen verringert den Verschleiß und erleichtert die Arbeit.
Ausstattung und Verarbeitung
- Federn und Wellen sind aus rostbeständigem Stahl, Tragmittel ist ein verzinktes, drallarmes Spezial-Stahlseil.
- Die Geräte sind mit bruchfesten, geschmiedeten Tragund Lasthaken ausgestattet, die serienmäßig mit Sicherheitsbügeln versehen und um 360° drehbar sind.

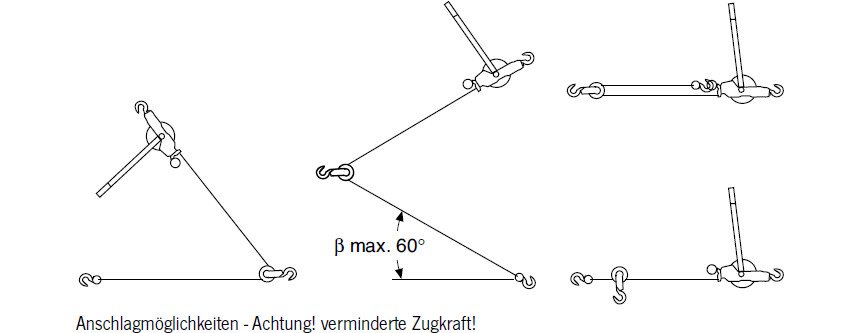

- Der Seilzug LM kann wahlweise 1- oder 2-strangig verwendet werden. Bei 2-strangigem Betrieb wird die Zugkraft bei einer gleichzeitigen Halbierung der Hubhöhe verdoppelt.
| Modell | 115 DV-B | 202 WN-VB | 434 WN-VB | S 434 WN-VB | S 404 WN-VB |
| 1-strängige Ausführung | |||||
| Zugkraft | 500 daN (kg) | 500 daN (kg) | 500 daN (kg) | 700 daN (kg) | 900 daN (kg) |
| Hakenweg | 4,6 m | 6,0 m | 9,0 m | 6,0 m | 5,2 m |
| Bauhöhe | 550 mm | 525 mm | 550 mm | 565 mm | 575 mm |
| 2-strängige Ausführung | |||||
| Zugkraft | 1000 daN (kg) | 1000 daN (kg) | 1000 daN (kg) | 1400 daN (kg) | 1800 daN (kg) |
| Hakenweg | 2,3 m | 3,0 m | 4,5 m | 3,0 m | 2,6 m |
| Bauhöhe | 700 mm | 690 mm | 710 mm | 725 mm | 720 mm |
| Gewicht | 4,5 kg | 5,2 kg | 5,8 kg | 6,0 kg | 5,9 kg |
| Hebellänge | 420 mm | 520 mm | 530 mm | 530 mm | 635 mm |
| Hakenmaulöffnung | 22 mm | 22 mm | 22 mm | 22 mm | 22 mm |
| Seildurchmesser | 4,8 mm | 4,8 mm | 4,8 mm | 5,6 mm | 6,4 mm |
| Artikel-Nr. | 4025092077293 | 4025092077309 | 4025092077316 | 4025092077491 | 4025092077323 |
| Preis * | 369,- EUR | 369,- EUR | 435,- EUR | 435,- EUR | 449,- EUR |
* exkl. MwSt. Versandkostenfrei
/Yale/Seilzug/Seilzug_LM.php
| Typ | Preis | |
| Seilzug LM Typ 115 DV-B / Zum Ziehen und Spannen | Zugkraft 500 kg Hakenweg einsträngig 4,6 m, Gewicht 4,5 kg, Seildurchmesser 4,8 mm | 368,50 EUR |
| Seilzug LM Typ 202 WN-VB / Zum Ziehen und Spannen | Zugkraft 500 kg Hakenweg einsträngig 6,0 m, Gewicht 5,2 kg, Seildurchmesser 4,8 mm | 368,50 EUR |
| Seilzug LM Typ 434 WN-VB / Zum Ziehen und Spannen | Zugkraft 500 kg Hakenweg einsträngig 9,0 m, Gewicht 5,8 kg, Seildurchmesser 4,8 mm | 434,50 EUR |
| Seilzug LM Typ S 434 WN-VB / Zum Ziehen und Spannen | Zugkraft 700 kg Hakenweg einsträngig 6,0 m, Gewicht 3,0 kg, Seildurchmesser 5,6 mm | 434,50 EUR |
| Seilzug LM Typ S 404 WN-VB / Zum Ziehen und Spannen | Zugkraft 900 kg Hakenweg einsträngig 5,2 m, Gewicht 5,9 kg, Seildurchmesser 6,4 mm | 448,80 EUR |
Info
Yale Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden.Die Geräte dürfen nur für Zieh- und Spann arbeiten eingesetzt werden. Das Heben und Senken von Lasten mit diesen Geräten ist nicht gestattet.
Abmessungen
