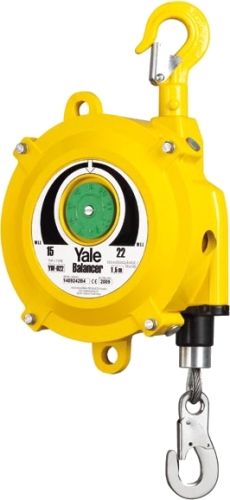

Balancer Modell YBF und Modell YBF-L

Balancer YBF Lastanzeige
Lastanzeige
Modell YBF-09 bis YBF-70
Modell YBF-22L bis YBF-70L
Modell YBA-15 bis YBA-70
Modell YBA-22L bis YBA-70L
Öse für Sicherheitskette
Öse für Sicherheitskette
Nach DIN 15112 muss der Balancer mit einer zusätzlichen Sicherheitskette befestigt werden.
Seilführung
Seilführung
Modell YBF-09 bis YBF-200
Modell YBF-09L bis YBF-130L
Modell YBA-15 bis YBA-70
Seilwechsel
Einfacher Seilwechsel
Ohne Demontage des
Gehäuses.
Modell YBF-09 bis YBF-100
Modell YBA-15 bis YBA-70
Federpaket
Federpaket
In separatem Blechgehäuse.
Alle Modelle ab 5 kg
Tragfähigkeit.

Tragfähigkeit 0,5 - 200 kg
Balancer - Gewichtsausgleicher werden eingesetzt um den Bediener von der Gewichtskraft des Werkzeuges zu entlasten. Die konische Seiltrommel kompensiert das Eigengewicht der angehängten Last. Gewichte bis zu 200 kg können mühelos in vertikaler Richtung bewegt werden.

Ausstattung und Verarbeitung

  • Balancer der Modellreihe YBF sind gemäß DIN 15112 ausgeführt.
  • Gehäuse aus hochfestem, pulverbeschichtetem Aluminium-Druckguss für eine robuste Gesamtkonstruktion.
  • Die Spezialfeder im Inneren des Balancers gewährleistet einen gleichmäßigen Gewichtsausgleich über die gesamte Seilauszugslänge.
  • Federpakete mit Federbruchsicherung als separate Einheit in geschlossenem Blechgehäuse.
  • Seilführung aus verschleißfestem Kunststoff.
  • Lastanzeige zur Kontrolle der Federkrafteinstellung.

Anwendungsbereiche
Punktschweißzangen, Nietmaschinen, Schlachtereimaschinen, Mehrfachschrauber etc.

Modell YBF mit Standard-Seilauszugslänge
Typ Traglast Seilauszug Gewicht Artikel-Nr. Preis*
YBF-01 0,5 - 1,5  kg 1,0 m 1,0 kg 485654 72,00 EUR
YBF-02 1 - 2  kg 1,0 m 1,0 kg 485661 72,80 EUR
YBF-03 1,5 - 3  kg 1,3 m 1,8 kg 485685 96,80 EUR
YBF-05 3 - 5  kg 1,3 m 1,9 kg 485692 99,20 EUR
YBF-09 4,5 - 9  kg 1,3 m 4,0 kg 485777 242,40 EUR
YBF-15 9 - 15  kg 1,3 m 4,0 kg 485784 254,40 EUR
YBF-22 15 - 22  kg 1,5 m 8,0 kg 485791 384,00 EUR
YBF-30 22 - 30  kg 1,5 m 8,0 kg 485807 417,60 EUR
YBF-40 30 - 40  kg 1,5 m 10,5 kg 485814 678,40 EUR
YBF-50 40 - 50  kg 1,5 m 10,5 kg 485821 716,80 EUR
YBF-60 50 - 60  kg 1,5 m 11,0 kg 485838 733,60 EUR
YBF-70 60 - 70  kg 1,5 m 11,5 kg 485845 779,20 EUR
YBF-85 70 - 85  kg 1,5 m 12,0 kg 485968 941,60 EUR
YBF-100 85 - 100  kg 1,5 m 12,5 kg 485975 1.025,60 EUR
YBF-120 100 - 120  kg 1,5 m 28,0 kg 485999 1.123,20 EUR
YBF-140 120 - 140  kg 1,5 m 29,0 kg 485982 1.596,00 EUR
YBF-170 140 - 170  kg 1,5 m 35,0 kg 486002 1.863,20 EUR
YBF-200 170 - 200  kg 1,5 m 36,0 kg 486019 2.080,00 EUR
* exkl. MwSt. Versandkostenfrei


Modell YBF-L mit verlängerter Seilauszugslänge
Typ Traglast Seilauszug Gewicht Artikel-Nr. Preis*
YBF-03L 1,5 - 3  kg 2,5 m 3,9 kg 485708 268,00 EUR
YBF-05L 3 - 5  kg 2,5 m 4,0 kg 485753 287,20 EUR
YBF-09L 4,5 - 9  kg 2,3 m 7,0 kg 486026 352,80 EUR
YBF-15L 9 - 15  kg 2,3 m 7,5 kg 486033 527,20 EUR
YBF-22L 15 - 22  kg 2,3 m 8,5 kg 486040 566,40 EUR
YBF-30L 22 - 30  kg 2,3 m 8,5 kg 486057 580,00 EUR
YBF-40L 30 - 40  kg 2,3 m 11,0 kg 486064 785,60 EUR
YBF-50L 40 - 50  kg 2,3 m 11,0 kg 486071 820,80 EUR
YBF-60L 50 - 60  kg 2,3 m 11,5 kg 486088 940,00 EUR
YBF-70L 60 - 70  kg 2,3 m 12,0 kg 486095 980,00 EUR
YBF-85L 70 - 85  kg 2,5 m 26,5 kg 486101 1.180,00 EUR
YBF-100L 85 - 100  kg 2,5 m 27,0 kg 486217 1.239,20 EUR
YBF-120L 100 - 120  kg 2,5 m 34,0 kg 486231 1.365,60 EUR
YBF-130L 120 - 130  kg 2,5 m 35,0 kg 486255 1.551,20 EUR
* exkl. MwSt. Versandkostenfrei


Balancer mit Sicherheitseinrichtung bei Seilriß Modell YBA und Modell YBA-L

Balancer YBF


Hersteller Katalog Balancer YBF
Katalog
 Bedienungsanleitung Balancer YBF
Bedienungsanl.
Tragfähigkeit 9 - 70 kg
Balancer der Baureihe YBA haben sämtliche technischen Merkmale der Baureihe YBF.
Als zusätzliches Merkmal besitzt diese Baureihe eine zusätzliche Sicherheitseinrichtung bei Seilriß. Bei unbeabsichtigtem Durchtrennen des Seiles, oder plötzlichem Herabfallen der angehängten Traglast, wird das Seil automatisch gestoppt, so dass es nicht durch die Federkraft schlagartig in das Gehäuse eingezogen wird und eventuell umstehende Personen verletzen kann.
Diese Baureihe wird vornehmlich dort eingesetzt, wo erhöhte Sicherheitsanforderungen bestehen oder widrige Umgebungsbedingungen herrschen (Funkenflug etc.), welche eine Beschädigung des Seiles herbeiführen können.
YBA Balancer sind wahlweise mit Standard- oder verlängertem Seilauszug lieferbar.

Modell YBA mit zusätzlicher Sicherheitseinrichtung
Typ Traglast Seilauszug Gewicht Artikel-Nr. Preis*
YBA-15 9 - 15  kg 1,3 m 5,5 kg 486279 652,80 EUR
YBA-22 15 - 22  kg 1,5 m 8,5 kg 486286 663,20 EUR
YBA-30 22 - 30  kg 1,5 m 9,0 kg 486293 684,80 EUR
YBA-40 30 - 40  kg 1,5 m 11,5 kg 486309 870,40 EUR
YBA-50 40 - 50  kg 1,5 m 12,0 kg 486316 902,40 EUR
YBA-60 50 - 60  kg 1,5 m 13,0 kg 486330 913,60 EUR
YBA-70 60 - 70  kg 1,5 m 13,5 kg 486323 972,80 EUR
* exkl. MwSt. Versandkostenfrei


Modell YBA-L mit verlängerter Seilauszugslänge
Typ Traglast Seilauszug Gewicht Artikel-Nr. Preis*
YBA-15L 9 - 15  kg 2,3 m 8,5 kg 486347 879,20 EUR
YBA-22L 15 - 22  kg 2,3 m 9,0 kg 486354 897,60 EUR
YBA-30L 22 - 30  kg 2,3 m 9,5 kg 486361 919,20 EUR
YBA-40L 30 - 40  kg 2,3 m 12,0 kg 486378 1.165,60 EUR
YBA-50L 40 - 50  kg 2,3 m 12,5 kg 486385 1.247,20 EUR
YBA-60L 50 - 60  kg 2,3 m 13,5 kg 486392 1.352,00 EUR
YBA-70L 60 - 70  kg 2,3 m 14,0 kg 486408 1.392,80 EUR
* exkl. MwSt. Versandkostenfrei
