Alu Portalkran - fahrbar unter Last

mit klappbaren Seitengestellen
Alu Portalkran fahrbar unter Last Dieser Aluminium Portalkran ist mit Tragfähigkeiten von 1000 bis 1500 kg, einer Trägerlänge von 4 m und Bauhöhen von 2,5 m bis 4,2 m lieferbar. Sondermaße auf Anfrage.

Beschreibung
Der Aluminium Portalkran ist schnell auf- bzw. abgebaut. Es ist hierzu kein Werkzeug von nöten. Es gibt nur Steck-, keine Schraubverbindungen. Durch sein geringes Eigengewicht ist er leicht zu transportieren. Das Gerät zum Mitnehmen, für Montagen an unzugänglichen Einsatzorten. Zudem ist er höhenverstellbar und im belasteten Zustand verfahrbar.

Lieferumfang
Seitengestelle, Aluminium Träger, feststellbare Laufkatze, integrierter Horizontalversteller, ohne Flaschenzug

Zubehör: Siehe Flaschenzug
  klein mittel hoch
Tragkraft kg 1000 1500 1000 1500 1000 1500
Trägerlängen lichte Weite mm 4000 4000 4000 4000 4000 4000
gesamt mm 4100 4100 4100 4100 4100 4100
Einhängepunkt am
Bolzen der Laufkatze		 min. mm 1730 1730 2170 2170 2500 2500
max. mm 2130 2130 3020 3020 3800 3800
Breite des Seitengestells mm 1490 1490 2000 2000 2320 2320
Gewicht kg 167 175 189 197 207 215
Artikel-Nr. 1471040 1471540 1481040 1481540 1491040 1491540
Preis* EUR 3.102,- 3.412,- 3.412,- 3.722,- 4.343,- 4.653,-
* exkl. MwSt. zzgl. Versandkosten


Der Kran ist auf beiden Seiten mit einer Querstrebe zwischen Seitengestell und Alu-Träger ausgestattet. Diese Verbindung dient der zusätzlichen Stabilität des Alu-Portalkrans.
Auf Wunsch sind diese Alu-Portalkrane auch mit folgender Räderkombination lieferbar:
  • 4 Stahlblech-Lenkrollen mit Schwerlast-Polyurethan-Laufbelag
  • 4 Stück mit 4 x 90° Richtungsfeststeller und integrierter Bremse
Der Alu-Portalkran lässt sich bei dieser Radkombination in Längs- sowie Querrichtung exakt verschieben.
Beim Lösen der Richtungsfeststeller kann man den Kran individuell verfahren. Durch den Einsatz der Bremse lässt sich der Alu-Portalkran in jeder Position feststellen.

Alu-Portalkran mit klappbarem Seitengestell

Aluportalkran mit
einteiligem Träger		 Aluportalkran mit
teilbarem Träger
Trag-
last		 Trägerlänge Einhängepunkt
an Laufkatze

min.  -  max.		 Gesamthöhe


min.  -  max.		 Gewicht Einteiliger Träger Teilbarer Träger
lichte
Weite		 ge-
samt		 Artikel-Nr. Preis* Artikel-Nr. Preis*
kg mm mm mm mm kg EUR EUR
klein
1000 4000 4100 1730  -  2130 2110  -  2510 167 1471040 3.102,00 1471040-10 3.412,20
1500 4000 4100 1730  -  2130 2110  -  2510 175 1471540 3.412,20 1471540-10 3.722,40
mittel
1000 4000 4100 2170  -  3020 2550  -  3400 189 1481040 3.412,20 1481040-10 3.722,40
1500 4000 4100 2170  -  3020 2550  -  3400 197 1481540 3.722,40 1481540-10 4.032,60
hoch
1000 4000 4100 2500  -  3800 2880  -  4180 207 1491040 4.342,80 1491040-10 4.653,00
1500 4000 4100 2500  -  3800 2880  -  4180 215 1491540 4.653,00 1491540-10 4.963,20
* exkl. MwSt. zzgl. Versandkosten

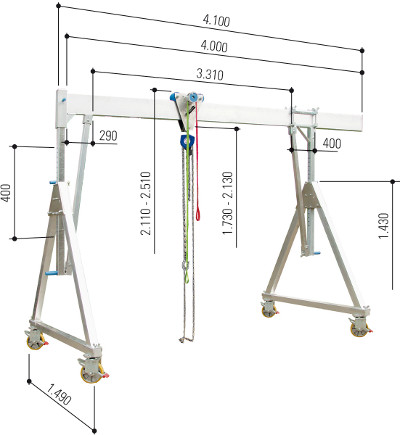

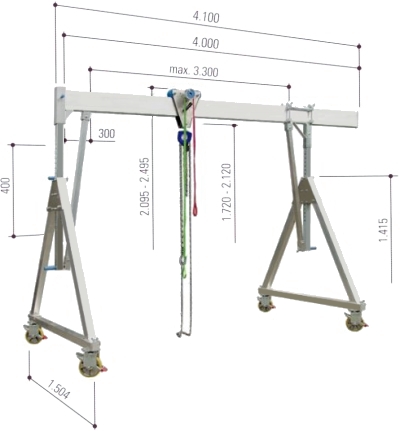

 Abmessungen "klein"
Alu-Portalkran fahrbar klein Abmaße
Artikel-Nr. 1471040 1471540
Traglast kg 1000 1500
Trägerlänge mm 4000 4000
Trägerstütze mm 71 x 71 71 x 71
Trägerprofil mm 200 x 50 220 x 60
Trägeraufnahme eine Seite: Hülse 92 x 92 mm,
mit Anschluss für Querstrebe
andere Seite: Abschlussleiste
Gesamtgewicht kg 167 175
Alu-Träger kg 31 39
Seitengestell kg 2 x 59 2 x 59
Laufkatze kg 8 8
Horizontalversteller kg 10 10


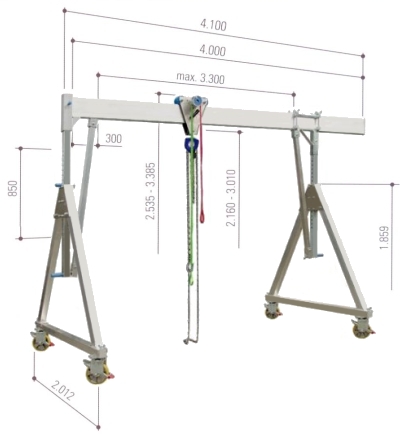

 Abmessungen "mittel"
Alu-Portalkran fahrbar mittel Abmessungen
Artikel-Nr. 1481040 1481540
Traglast kg 1000 1500
Trägerlänge mm 4000 4000
Trägerstütze mm 71 x 71 71 x 71
Trägerprofil mm 200 x 50 220 x 60
Trägeraufnahme eine Seite: Hülse 92 x 92 mm,
mit Anschluss für Querstrebe
andere Seite: Abschlussleiste
Gesamtgewicht kg 189 197
Alu-Träger kg 31 39
Seitengestell kg 2 x 70 2 x 70
Laufkatze kg 8 8
Horizontalversteller kg 10 10

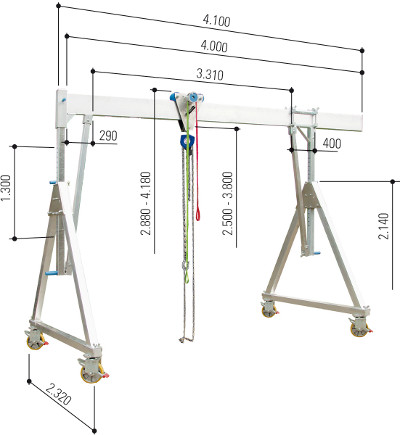

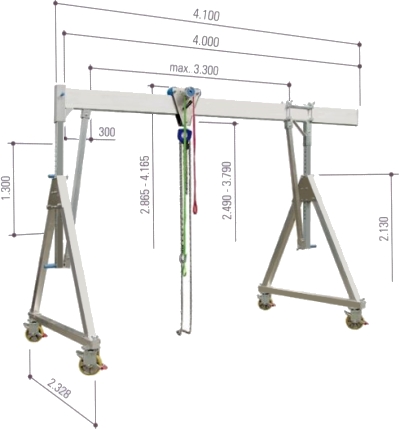

 Abmessungen "hoch"
Alu-Portalkran fahrbar hoch Abmessungen
Artikel-Nr. 1491040 1491540
Traglast kg 1000 1500
Trägerlänge mm 4000 4000
Trägerstütze mm 71 x 71 71 x 71
Trägerprofil mm 200 x 50 220 x 60
Trägeraufnahme eine Seite: Hülse 92 x 92 mm,
mit Anschluss für Querstrebe
andere Seite: Abschlussleiste
Gesamtgewicht kg 207 215
Alu-Träger kg 31 39
Seitengestell kg 2 x 79 2 x 79
Laufkatze kg 8 8
Horizontalversteller kg 10 10

Zubehör für Aluminiumportalkräne

Zerlegbarer Aluträger

Träger für Aluminium Portalkran Der Alu-Träger kann je nach Ausführung des Portalkrans eine Länge von bis zu 8 m haben. Da sich der Transport und die Lagerung eines solchen Trägers als äußerst schwierig und kompliziert gestaltet, bieten wir den Träger zerlegbar an. Die Teilstücke lassen sich gesondert oder zusammen verbauen, so daß mit einem Kran unterschiedliche Varianten realisierbar sind. Bei einem Portalkran mit einer Gesamtträgerlänge von 5 m und Teilstücken von 2 und 3 Metern, lassen sich auch Portalkran-Varianten mit Trägerlängen von 2 und 3 Metern aufbauen. Die Teilstücke passen in jeden Transporter und sind schnell und einfach verstaut. Aus Gründen der Packmaße und des Handlings empfiehlt sich der teilbare Träger.

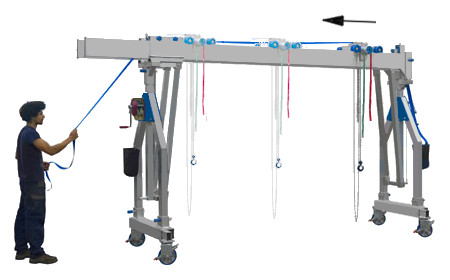

Umlaufendes Band

Umlaufendes Band bei Aluminium Portalkränen
Das Umlaufende-Band ist fest mit der Laufkatze verbunden. Es dient zum Verfahren der Katze aus sicherer Entfernung. Zieht der Bediener seitlich des Portals an dem Band, so bewegt sich die Laufkatze in seine Richtung. Dies vereinfacht das Positionieren der Laufkatze und ist besonders dann erforderlich, wenn unter dem Portal eine Grube oder ein Hinderniss klafft. Der Anwender steht außerhalb des Gefahrenbereichs. Dies stellt eine enorme Arbeitserleichterung für den Anwender dar.
Die Länge des umlaufenden Bandes ist abhängig von der Höhe des Alu-Portalkrans sowie der Trägerlänge. Integrierte Klemmplatten an beiden Enden des Bandes halten das Band gestrafft. Behälter an den Seiten des Portals dienen zur Verstauung des Bandes.
Bezeichnung Artikel Preis/EUR
Umlauf. Band für Einzelträger 19515000 620,40 EUR
Umlauf. Band für Doppelträger 195015000 930,60 EUR

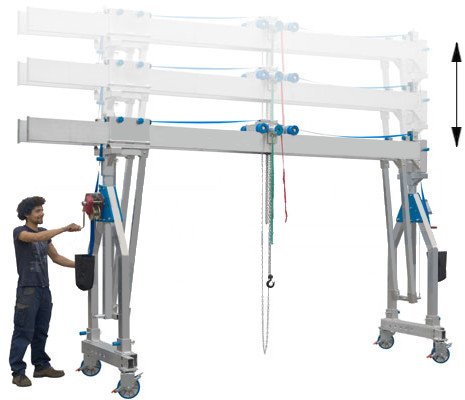

Handwinde für Alu-Portalkran

Handseilwinden zur Höhenverstellung der Aluminium Portalkräne
Die Handwinden an den Seitenprofilen dienen zur Höhenverstellung des Portals. Der Alu-Träger kann vom Bediener im unbelasteten Zustand Auf oder Ab gekurbelt werden. Diese Unterstützung ist besonders bei schweren Doppel-Träger-Kranen oder Langen Profilen von nöten. Auch beim Aufbau kann der Kran auf niedrigem Niveau aufgebaut und erst anschließend, mit Hilfe der Handwinden, auf die gewünschte Arbeitshöhe gebracht werden. Ein Satz Handwinden besteht aus zwei Winden, eine für je ein Seitengestell. Die Handwinden sind mit den Seitengestellen des Aluportalkrans verschraubt und sollten werkssteitig montiert werden. Deshalb sollte man sich die Anschaffung der Handwinden schon beim Kauf des Portalkrans überlegen.
Bezeichnung Artikel Preis/EUR
Satz Handseilwinden 259150 1.447,60 EUR

Ausleger Seitengestell

Ausleger Seitengestell bei Aluminium Portalkränen Ausleger-Seitengestell in Kombination mit einem Alu-Portalkran. Artikel wird eingesetzt, wenn die Standard-Seitengestelle nicht direkt hinter die Last gestellt werden können. Beispielweise befindet sich der Grabstein an, bzw. vor einer Mauer.

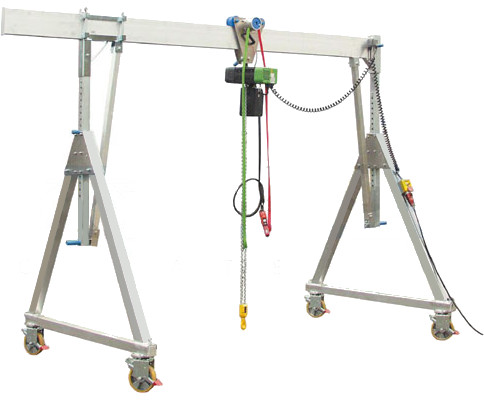

Verkabelung und Stromzuführung

Verkabelung und Stromzuführung bei Aluminium Portalkränen
Für den Betrieb eines Elektrokettenzuges empfiehlt sich die Zuleitung werksseitig über den Träger verlegen zulassen. Der elektrische Anschluß des Kettenzugs erfolgt über eine Steckvorrichtung, 6-polig (Schutzart nach DIN EN 60 529 IP66). Das Wendelkabel wird über das Portal und das Seitengestell auf einen 5-poligen Hauptschalter mit CEE-Steckdose geführt. Alle elektrischen Komponenten sind unter normalen Betriebsbedingungen für den Innen- und Außenbereich geeignet. Beim Betrieb des elektrifizierten Alu-Portalkrans im Außenbereich ist darauf zu achten, dass diese an einen Stromkreis mit entsprechendem FI-Schutzschalter angeschlossen wird. Der Alu-Portalkran wird anschluß- und betriebsfertig ausgeliefert. Ein Prüfprotokoll gemäß DIN VDE 0701/0702 wird ausgestellt.
Bezeichnung Artikel Preis/EUR
Stromzuführung für alle Einzelträger 2509998 1.034,00 EUR
Stromzuführung für alle Doppelträger 2509999 1.447,60 EUR

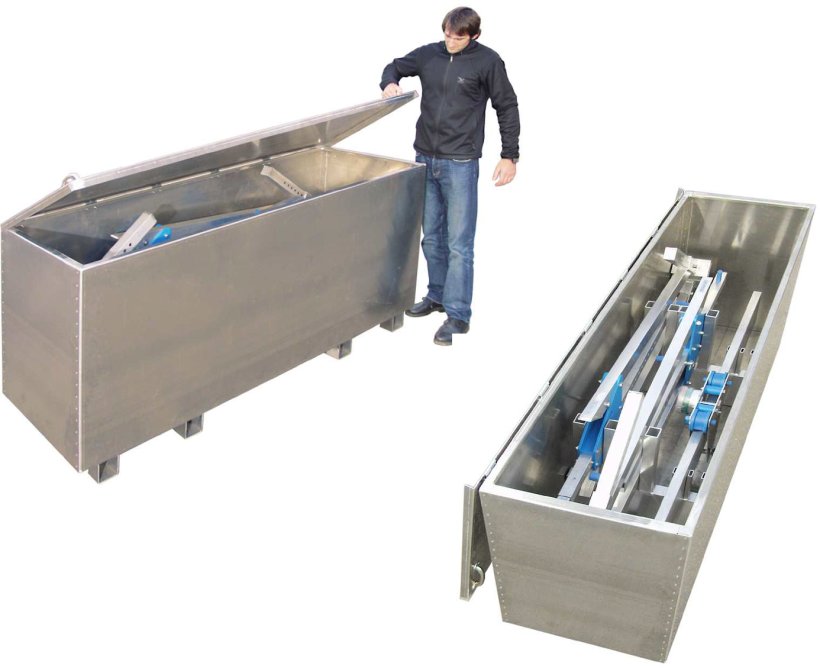

Transportkiste

Transportkiste für Aluminium Portalkran
In der Aluminium Verpackungs- und Transportkiste lassen sich alle Bauteile, meist auch die beiden Alu-Träger-Stücke des teilbaren Trägers, komplett innerhalb sorgfältig verstauen. Die Kiste wird mit einer großen Anzahl von Scharnieren, einem Kistenverschluß zum Einhängen eines Vorhängeschlosses und Schalenklappgriffen auf dem Deckel ausgestattet. Für die schnelle Einsatzbereitschaft des Alu-Portalkrans sorgen 4 große Stahlblech-Lenkrollen (Durchmesser 160 mm) mit integrierter Rad- und Drehkransbremse. Mit diesem Fahrwerk kann die Kiste individuell und ohne Hilfsmittel bewegt werden. Die Alukiste läßt sich auch mittels eines Handgabelhubwagens oder Staplers angeheben und transportieren, beispiesweise zum Verladen auf einen LKW.

Bezeichnung Artikel Preis/EUR
Verpackungs- und Transportkiste - Abmessungen 2400 x 685 x 860 mm 9870240068066 2.822,82 EUR
Verpackungs- und Transportkiste - Abmessungen 3000 x 685 x 860 mm 9870300068066 3.226,08 EUR
Verpackungs- und Transportkiste - Abmessungen 4200 x 685 x 1200 mm 9870420068100 4.435,86 EUR

Fahrgestell für den Aluportalkran

Fahrgestell für Aluportalkran
Schwerlastrollen für fahrbaren Aluportalkran
mit Polyurethan Laufbelag

Gummi Bereifung für Aluportalkran
mit Polyurethan Schaumreifen
Der Aluportalkran ist standardmäßig mit 4 polyurethanbeschichteten Stahlblech-Lenkrollen für den Hallenbetrieb lieferbar. Alternativ kann der Aluminium Portalkran mit geländegängigen, luftbereiften Schwerlast-Polyurethan-Schaumreifen für den Betrieb des Aluminium Portalkrans im Innen und Außenbereich ausgestattet werden. Diese Lenkrollen verfügen alle über eine integrierte Rad- und Drehkranzbremse.
Auf Wunsch ist der Aluportalkran auch mit 4 Schwerlastlenkrollen lieferbar, von denen 2 mit integrierter Rad- und Drehkranzbremse und die anderen mit 4 x 90° Richtungsfeststellern ausgestattet sind. Der Aluminium Portalkran lässt sich bei dieser Radkonstellation in längs- sowie Querrichtung exakt verschieben. Beim Lösen der Richtungsfeststeller kann man den Kran individuell verfahren. Durch den Einsatz der Bremse lässt sich der Aluminium Portalkran in jeder Position feststellen.
Eine komfortable Auf- und Abbauhilfe bieten die „Gabeln“ an den Verstellfüßen. Mittels dieser quer stehenden Rahmenprofile bleiben die Seitengestelle des Aluminium Portalkrans bei der Montage bzw. Demontage stehen. Bei Belastung werden die federnd gelagerten Rollen eingedrückt. Der Aluminium Portalkran steht dann direkt auf den Füßen. Ist der Aluminium Portalkran unbelastet, drücken sich die Gabeln durch Federkraft vom Boden ab und erlauben das Verfahren des mobilen Aluminium Portalkrans.
Bezeichnung Artikel Preis/EUR
Fahrgestell für den Innenbereich 24001 1.034,00 EUR
Fahrgestell Innen- sowie Außenbereich 24002 1.447,60 EUR

Wandkonsole für den Aluminium Portalkran

Wandkonsole für Aluminium Portalkran
Wandkonsole
für Alu-Portalkran 1,0 t - 1,5 t

Wandkonsole
für Doppelträger Kran
Für diesen Aluminium Portalkran ist auch eine Wandkonsole erhältlich. Mit der Wandkonsole kann der Träger auf der einen Seite an der Wand befestigt werden. Insbesondere über Tür- oder Fensteröffnungen wird somit der Einsatzbereich des Aluminium Portalkrans erweitert. Der Träger ist auf der Wandkonsole um 180° schwenkbar.
Unterschieden werden Konsolen für Einzel- oder Doppel-Portalkräne und für einzelne Tragkräfte bei denen das Trägerprofil beispielsweise verstärkt ist.
Bezeichnung Artikel Preis/EUR
Wandkonsole, für stationäre Portalkrane in kleiner und mittlerer Baugröße 23001 413,60 EUR
Wandkonsole, stationäre klein und fahrbar klein, mittel, groß 23002 413,60 EUR
Wandkonsole Doppelträger 23003 827,20 EUR
