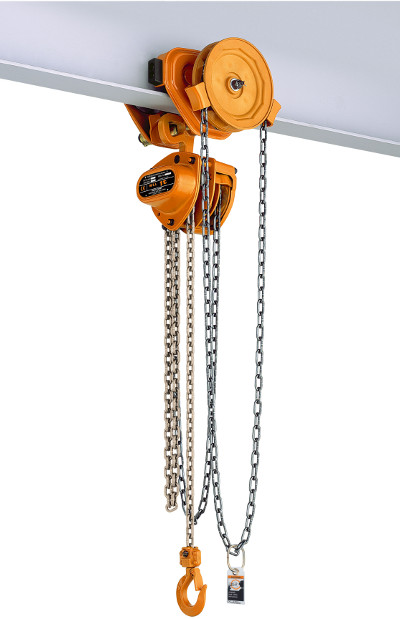

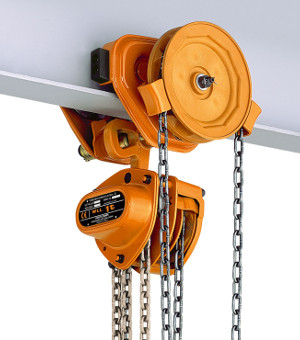

Kito - Flaschenzug Modell CBSG
Bed.-Anl. Fahrwerk
Flyer Fahrwerk
Bed.-Anl. Flaschenzug
Flyer Flaschenzug
Die verbauten Kito Handkettenzüge der Baureihe CB sind mit Premium-Bauteilen ausgestattet und für die härtesten Industrieanwendungen geeignet. Die CB Handkettenzüge sind kompakt, leicht, extrem langlebig und entsprechen den höchsten Qualitätsansprüchen.
Die Kito CB Handkettenzüge haben ein schlagfestes Getriebegehäuse, ein Präzisionsgetriebe und ein doppelwandiges Gehäuse zum Schutz vor Staub und Wasser, eine sichere und zuverlässige mechanische Bremsvorrichtung sowie eine vernickelte Lastkette mit langer Lebensdauer. Die Lastkette entspricht der Güteklasse 10 nach DIN EN 818-7.
| Tragkraft | 500 kg | 1000 kg | 1500 kg | 2000 kg | 2500 kg | 3000 kg |
| Typ | CBSG005 | CBSG010 | CBSG015 | CBSG020 | CBSG025 | CBSG030 |
| Kettenstränge | 1 | 1 | 1 | 1 | 1 | 2 |
| Standardhub | 3,0 m | 3,0 m | 3,0 m | 3,0 m | 3,0 m | 3,0 m |
| Handkette gefaltet für Hub | 3,0 m | 3,0 m | 3,0 m | 3,0 m | 3,0 m | 3,0 m |
| Handkette gefaltet für Fahrwerk | 3,0 m | 3,0 m | 3,0 m | 3,0 m | 3,0 m | 3,0 m |
| Bauhöhe | 305 mm | 305 mm | 365 mm | 380 mm | 435 mm | 535 mm |
| Kraftaufwand bei Vollast (Hub) | 23,5 daN | 28,4 daN | 34,3 daN | 35,3 daN | 32,3 daN | 35,3 daN |
| kleinster Kurvenradius | 1300 mm | 1300 mm | 1500 mm | 1500 mm | 1700 mm | 1700 mm |
| Eigengewicht* | 24,5 kg | 25,5 kg | 33,5 kg | 37,0 kg | 52,0 kg | 48,0 kg |
| Standard Flanschbreite | 58 - 163 mm | 58 - 163 mm | 82 - 204 mm | 82 - 204 mm | 82 - 204 mm | 82 - 204 mm |
| Preis ** | 586,10 EUR | 643,48 EUR | 904,77 EUR | 1.075,89 EUR | 1.282,86 EUR | 1.345,37 EUR |
| Flanschbreite < 305 mm | 50 - 305 mm | 58 - 305 mm | 82 - 305 mm | 82 - 305 mm | 82 - 305 mm | 82 - 305 mm |
| Preis ** | 648,60 EUR | 740,83 EUR | 1.032,84 EUR | 1.203,97 EUR | 1.441,69 EUR | 1.504,18 EUR |
| Abmessungen |  pdf-Datei |
pdf-Datei |
pdf-Datei |
pdf-Datei |
pdf-Datei |
pdf-Datei |
* bei 3 m Standard-Aufhängehöhe
** exkl. MwSt. zzgl. Versandkostenfrei
** exkl. MwSt. zzgl. Versandkostenfrei
| Tragkraft | 5000 kg | 7500 kg | 10000 kg | 15000 kg | 20000 kg | 30000 kg |
| Typ | CBSG050 | CBSG075 | CBSG100 | CBSG150 | CBSG200 | CBSG300 |
| Kettenstränge | 2 | 3 | 4 | 6 | 8 | 10 |
| Standardhub | 3,0 m | 3,5 m | 3,5 m | 3,5 m | 3,5 m | 3,5 m |
| Handkette gefaltet für Hub | 3,5 m | 4,0 m | 4,0 m | 4,5 m | 4,5 m | 4,5 m |
| Handkette gefaltet für Fahrwerk | 3,5 m | 4,0 m | 4,0 m | 4,5 m | 4,5 m | 4,5 m |
| Bauhöhe | 660 mm | 870 mm | 860 mm | 1150 mm | 1310 mm | 1450 mm |
| Kraftaufwand bei Vollast (Hub) | 33,3 daN | 34,3 daN | 35,3 daN | 36,3 daN | 35,3 x 2 daN | 42,2 x 2 daN |
| kleinster Kurvenradius | 2300 mm | 3000 mm | 3000 mm | - | - | - |
| Eigengewicht* | 92,0 kg | 175,0 kg | 185,0 kg | 395,0 kg | 495,0 kg | 670,0 kg |
| Standard Flanschbreite | 100 - 204 mm | 150 - 220 mm | 150 - 220 mm | 150 - 220 mm | 150 - 220 mm | 190 mm |
| Preis ** | 1.900,73 EUR | 3.649,80 EUR | 3.984,87 EUR | 9.460,59 EUR | 11.932,05 EUR | 0,00 EUR |
| Flanschbreite < 305 mm | 100 - 305 mm | 150 - 305 mm | 150 - 305 mm | 150 - 305 mm | 150 - 305 mm | Auf Anfrage |
| Preis ** | 2.152,80 EUR | 3.920,31 EUR | 4.256,40 EUR | 9.948,33 EUR | 12.420,80 EUR | Auf Anfrage |
| Abmessungen | pdf-Datei |
pdf-Datei |
pdf-Datei |
pdf-Datei |
pdf-Datei |
pdf-Datei |
* bei 3 m Standard-Aufhängehöhe
** exkl. MwSt. zzgl. Versandkostenfrei
** exkl. MwSt. zzgl. Versandkostenfrei
/Kito/Flaschenzug/Flaschenzug_CBSG.php
| Typ | Preis | |
| Handkettenzug CBSG005 mit Haspelfahrwerk | Traglast 500 kg Standard Flanschbreite 50-163 mm, Eigengewicht 24,5 kg | 586,10 EUR |
| Handkettenzug CBSG010 mit Haspelfahrwerk | Traglast 1000 kg Standard Flanschbreite 50-163 mm, Eigengewicht 25,5 kg | 643,48 EUR |
| Handkettenzug CBSG015 mit Haspelfahrwerk | Traglast 1500 kg Standard Flanschbreite 82-204 mm, Eigengewicht 33,5 kg | 904,77 EUR |
| Handkettenzug CBSG020 mit Haspelfahrwerk | Traglast 2000 kg Standard Flanschbreite 82-204 mm, Eigengewicht 37,0 kg | 1.075,89 EUR |
| Handkettenzug CBSG025 mit Haspelfahrwerk | Traglast 2500 kg Standard Flanschbreite 82-204 mm, Eigengewicht 52,0 kg | 1.282,86 EUR |
| Handkettenzug CBSG030 mit Haspelfahrwerk | Traglast 3000 kg Standard Flanschbreite 82-204 mm, Eigengewicht 48,0 kg | 1.345,37 EUR |
| Handkettenzug CBSG050 mit Haspelfahrwerk | Traglast 5000 kg Standard Flanschbreite 100-204 mm, Eigengewicht 92,0 kg | 1.900,73 EUR |
| Handkettenzug CBSG075 mit Haspelfahrwerk | Traglast 7500 kg Standard Flanschbreite 150-220 mm, Eigengewicht 175,0 kg | 3.649,80 EUR |
| Handkettenzug CBSG100 mit Haspelfahrwerk | Traglast 10000 kg Standard Flanschbreite 150-220 mm, Eigengewicht 185,0 kg | 3.984,87 EUR |
| Handkettenzug CBSG150 mit Haspelfahrwerk | Traglast 15000 kg Standard Flanschbreite 150-220 mm, Eigengewicht 395,0 kg | 9.460,59 EUR |
| Handkettenzug CBSG200 mit Haspelfahrwerk | Traglast 20000 kg Standard Flanschbreite 150-220 mm, Eigengewicht 495,0 kg | 11.932,05 EUR |
| Handkettenzug CBSG300 mit Haspelfahrwerk | Traglast 30000 kg Standard Flanschbreite 190 mm, Eigengewicht 670,0 kg | 0,00 EUR |
| Handkettenzug CBSG005 mit Haspelfahrwerk | Traglast 500 kg Flanschbreite 50-305 mm, Eigengewicht 24,5 kg | 648,60 EUR |
| Handkettenzug CBSG010 mit Haspelfahrwerk | Traglast 1000 kg Flanschbreite 50-305 mm, Eigengewicht 25,5 kg | 740,83 EUR |
| Handkettenzug CBSG015 mit Haspelfahrwerk | Traglast 1500 kg Flanschbreite 82-305 mm, Eigengewicht 33,5 kg | 1.032,84 EUR |
| Handkettenzug CBSG020 mit Haspelfahrwerk | Traglast 2000 kg Flanschbreite 82-305 mm, Eigengewicht 37,0 kg | 1.203,97 EUR |
| Handkettenzug CBSG025 mit Haspelfahrwerk | Traglast 2500 kg Flanschbreite 82-305 mm, Eigengewicht 52,0 kg | 1.441,69 EUR |
| Handkettenzug CBSG030 mit Haspelfahrwerk | Traglast 3000 kg Flanschbreite 82-305 mm, Eigengewicht 48,0 kg | 1.504,18 EUR |
| Handkettenzug CBSG050 mit Haspelfahrwerk | Traglast 5000 kg Flanschbreite 100-305 mm, Eigengewicht 92,0 kg | 2.152,80 EUR |
| Handkettenzug CBSG075 mit Haspelfahrwerk | Traglast 7500 kg Flanschbreite 150-305 mm, Eigengewicht 175,0 kg | 3.920,31 EUR |
| Handkettenzug CBSG100 mit Haspelfahrwerk | Traglast 10000 kg Flanschbreite 150-305 mm, Eigengewicht 185,0 kg | 4.256,40 EUR |
| Handkettenzug CBSG150 mit Haspelfahrwerk | Traglast 15000 kg Flanschbreite 150-305 mm, Eigengewicht 395,0 kg | 9.948,33 EUR |
| Handkettenzug CBSG200 mit Haspelfahrwerk | Traglast 20000 kg Flanschbreite 150-305 mm, Eigengewicht 495,0 kg | 12.420,80 EUR |
| Handkettenzug CBSG300 mit Haspelfahrwerk | Traglast 30000 kg Flanschbreite 190 mm, Eigengewicht 670,0 kg | 0,00 EUR |
Qualitätsmerkmale
- Tragfähigkeit 500 kg – 50 t
- Vierfache Sicherheit der Getriebeteile unter Volllast gemäß EN 13157
- Standardhub liegt zwischen 3 und 3,5 m, variable Hubhöhen sind jederzeit auf Anfrage möglich
- Doppelwandiges Getriebegehäuse: Widerstandsfähig gegen äußere Einflüsse
- Robustere Lastbremse für eine erhöhte Sicherheit des Bedieners: die Hochleistungsbremse von Kito aktiviert sofort und gewährleistet einen sicheren Halt der Last
- Durch die drehbaren Kito Oberhaken kann die Last optimal positioniert werden
- Geschmiedete Lasthaken mit großem Öffnungswinkel halten auch einer übermäßigen Belastung stand
- Kugellager und Bremse sind optimal geschützt gegen Staub und Wasser
- Wartungsfreie Kugellager erhöhen die Zuverlässigkeit des Gerätes und reduzieren die Zugkraft im Hebevorgang
- Doppelsperrklinkenfeder als zusätzliche Sicherheitseinrichtung
- Abnutzungs- und Korrosionsbeständige vernickelte Lastkette der Güteklasse T Norm DIN EN 818-7 mit hoher Bruchfestigkeit (1000 N/mm2)
