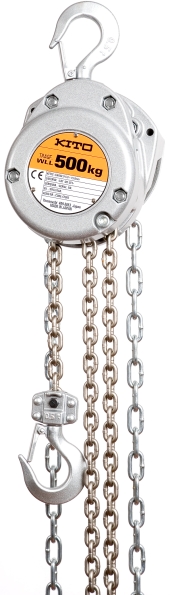

Kito - Flaschenzug Modell CF
![Hersteller-Katalog Flaschenzug CF](CF_Flyer.png)
Flyer
![Bedienungsanleitung Flaschenzug CF](CF_Bed.png)
Bedienungsanl.
Qualitätsmerkmale
- Der Flaschenzug Modell CF hat ein Aluminiumdruckgußgehäuse, das ihn
leicht und korrosionsbeständig macht.
- Das wärmebehandelte Präzisionsgetriebe ist fein verzahnt, verschleissarm,
hat hierdurch eine hohe Lebensdauer und bürgt für eine große Laufruhe.
- Die kugelgelagerten Getriebewellen minimieren die Reibkräfte, so daß das
Heben und Senken erleichtert wird. Der Flaschenzug wird hierdurch unvergleichlich leichtgängig.
- Die

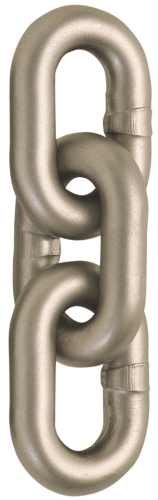

Lastkette
des Flachenzug CF ist stromlos vernickelt und hierdurch besonders verschleißarm, korrosions- und säurebeständig. Die Kette entspricht
der Güteklasse 10.

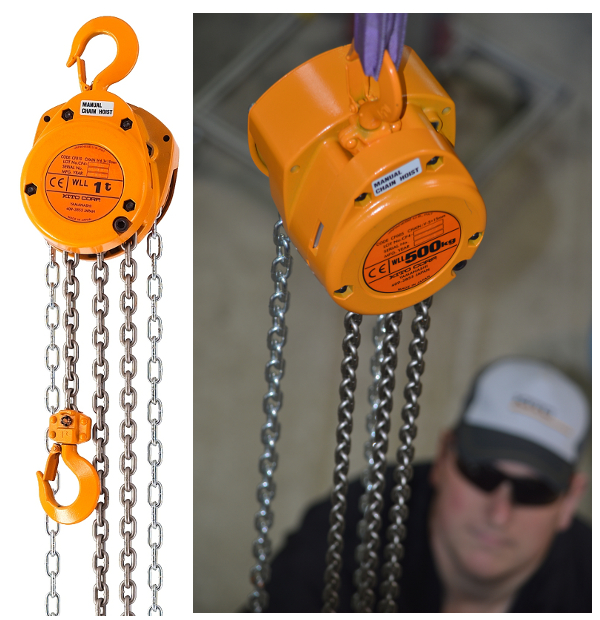

Die Modelle sind nur noch in Orange erhältlich. |
![Flaschenzug 0,5t](Flaschenzug_CF_05t_kl.jpg) |

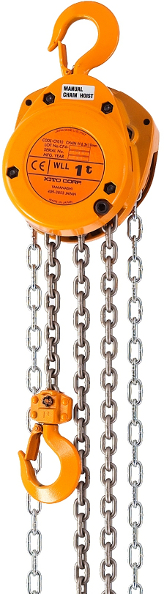

![Flaschenzug 1,0t](Flaschenzug_CF_1t_kl.jpg) |

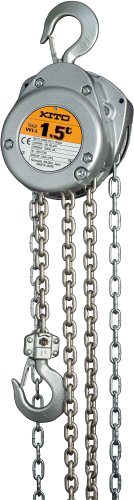

![Flaschenzug 1,5t](Flaschenzug_CF_1t_kl.jpg) |

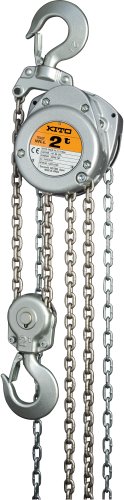

![Flaschenzug 2,0t](Flaschenzug_CF_2t_kl.jpg) |

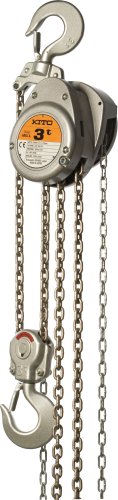

![Flaschenzug 3,0t](Flaschenzug_CF_3t_kl.jpg) |
Tragkraft |
500 kg |
1000 kg |
1500 kg |
2000 kg |
3000 kg |
Typ |
CF005 |
CF010 |
CF015 |
CF020 |
CF030 |
Kettenstränge |
1 |
1 |
1 |
2 |
2 |
Eigengewicht |
10,8 kg |
13,0 kg |
18,0 kg |
21,0 kg |
28,0 kg |
Standardhub |
3,0 m |
3,0 m |
3,0 m |
3,0 m |
3,0 m |
Breite b |
150 mm |
174 mm |
203 mm |
204 mm |
240 mm |
min. Hakenmaß C |
325 mm |
370 mm |
440 mm |
510 mm |
590 mm |
Hakenöffnung g |
27 mm |
29 mm |
34 mm |
36 mm |
42 mm |
Preis pro m Mehrhub |
38,83 EUR |
44,41 EUR |
47,14 EUR |
74,24 EUR |
79,70 EUR |
Preis ** |
294,09 EUR |
345,31 EUR |
486,72 EUR |
614,79 EUR |
781,81 EUR |
* bei 3 m Standard-Aufhängehöhe
** exkl. MwSt. zzgl. Versandkosten
/Kito/Flaschenzug/Flaschenzug_CF.php
Typ | | Preis |
Flaschenzug Modell CF005 | Tragkraft 500 kg Standardhub 3 m | 294,09 EUR |
Flaschenzug Modell CF010 | Tragkraft 1000 kg Standardhub 3 m | 345,31 EUR |
Flaschenzug Modell CF015 | Tragkraft 1500 kg Standardhub 3 m | 486,72 EUR |
Flaschenzug Modell CF020 | Tragkraft 2000 kg Standardhub 3 m | 614,79 EUR |
Flaschenzug Modell CF030 | Tragkraft 3000 kg Standardhub 3 m | 781,81 EUR |

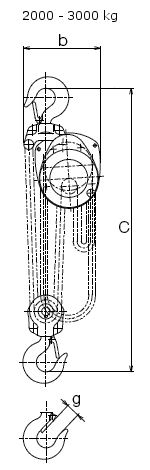

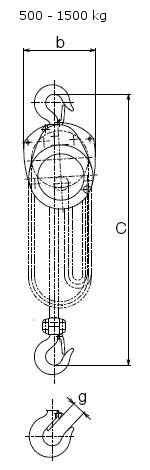

Abmessungen
Der Aluminium Flaschenzug CF
Der Flaschenzug CF begeister durch seinen äußerst guten Wirkungsgrad. Nur der Flaschenzug CF hat eine an zwei Punkten in Rillenkugellagern
fast reibungsfrei gelagerte Antriebswelle. Kaum ein Flaschenzug hat eine Schrägverzahnung wie der CF und bei kaum einem läuft auch
die Welle des induktiv gehärteten Zahnrads beidseitig in Kugellagern. Bei dieser Kombination aus definierten Achsabständen, gelagerten Wellen
und einer Schrägverzahnung die feinzahniger kaum sein könnte, ergibt sich ein Wirkunsgrad der unübertroffen ist.
Bei allen anderen Flaschenzügen treibt die Antriebswelle gleich zwei sich gegenüberliegende Zahnräder an, die sich dann
auf dem auf der Kettennuß aufgesteckten Zahnrad abrollen. Die Zwillingspaarung der Zahnräder verzeiht geringe Achsabweichungen, die bei dieser
Getriebeart unvermeidbar sind. Hierdurch erzwungene Leistungsverluste fallen dem günstigeren Aufbau zum Opfer.
Die Gehäuseschalen des Flaschenzug CF werden aus Aluminium gegossen. Ihre in der Innenseite eingearbeiteten rippenartigen Streben machen
sie besonders verwindungssteif. Die verwendete Lastkette enspricht der Güteklasse 10 und rundet mit ihren guten Eigenschaften
den nahezu perfekten Gesamteindruck ab. Aus unserer Sicht ein rundum gelungener Flaschenzug.
Einziger Wermutstropfen: Bei den zweisträngigen Varianten mit einer Tragkraft von 2 t und 3 t kann bei Hub mit verdrehter Kette,
was ohnehin nicht erlaubt ist aber dennoch vorkommt, die Kettenführungsrolle bzw. deren Lagersitz aus dem Gehäuse brechen. Oftmals
verbiegt dann auch das Seitenblech und die Lastkette nimmt schaden.
